- Hinweise Installation / 230V -
• Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzung bis hin
zu einem tödlichen Stromschlag führen.
• Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im
spannungs bzw. stromfreien Zustand durchgeführt werden!
Die Spannungsfreiheit muss zwingend überprüft werden!
• Beachten Sie unbedingt die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen!
Betrieb nur erlaubt an 230V~/ 50Hz
• Die Installation darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen.
• Keine Montage auf oder in der Nähe (50cm Abstand) brennbarer / entzündlicher
Materialien (Entflammungstemperatur < 200°C). Achten Sie ebenfalls auf
Gas -/ Staub -/ Raumluft Gemisch. Lüften Sie ggf. den Raum vorher kräftig durch.
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!
• Zum Anschluss aller 230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) der
Anschlussleitung niemals unterschritten werden.
Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich zugelassene Leitung.
• Es gibt im Inneren dieses Produktes keine zu wartenden Teile.
• Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier Installation darf die Spannung
wieder zugeschaltet werden.
• Der Stromkreis darf erst in Betrieb genommen werden, wenn alle
Komponenten fachgerecht und fest in der Wand / Halterung / Decke installiert
und auf volle Funktion geprüft wurden.
• Die zulässige Anschlusslast darf niemals überschritten werden.
Seitenabdeckung abnehmen
Lösen sie die auf der Rückseite der Montage-
box befindliche Halteschraube. Die Schraube
muss nicht komplett entfernt werden, lösen
bis sich die Schraube leicht ziehen lässt.
Danach können Sie die Seitenkappe heraus-
ziehen.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt Seite 2/2 -
Leitungsmontage Block herausziehen
Sie können den Montageblock etwas herausziehen.
Führen Sie die Zuleitung durch die weiße Zugentlas-
tung und verschrauben Sie die 3 Adern. Die beidnen
äußeren Anschlüsse sind für Phase & Nullleiter, der
mittlere Anschluss der Lüsterklemme ist der Schutzlei-
ter. Schrauben Sie die Zugenlastung fest, schieben Sie
den Montageblock zurück, setzen Sie die Seitenabde-
ckung wieder auf und fixieren Sie das Seitenteil über
die rückseitige Schraube.
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 05/2019 - Ver. 1.00

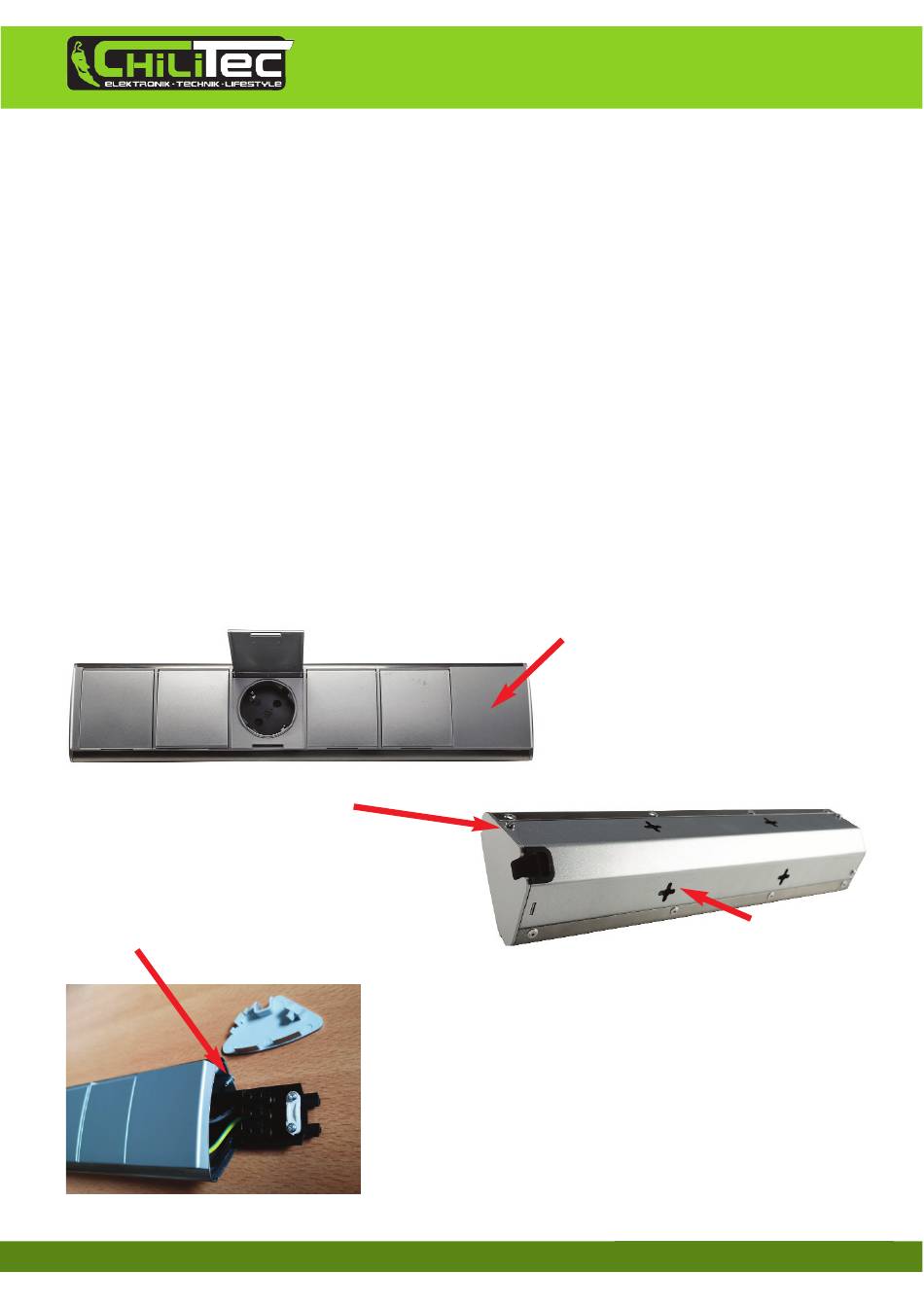

Anschluss des Blockes
Rechtsseitig am Steckdosenblock
befindet sich eine Montagebox in
der die Verkabelung der Zuleitung
vorgenommen wird, Zugang er-
folgt durch Abnahme der
Seitenabdeckung.
Befestigungs-Halterungen
