D

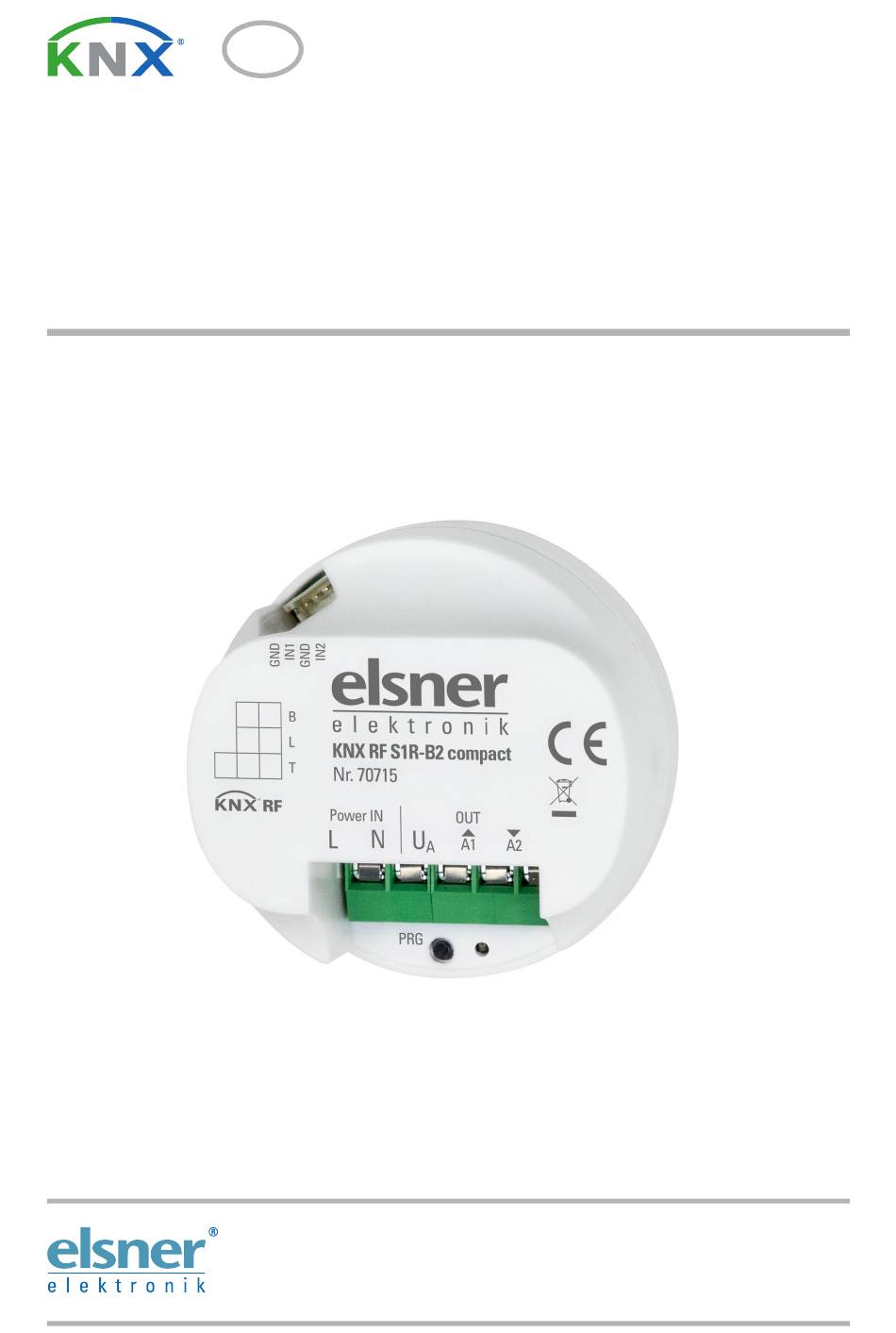

KNX RF S1R-B2 compact
Multifunktionaler Funk-Aktor
Artikelnummer 70715
Installation und Einstellung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX RF S1R-B2 compact

Inhaltszusammenfassung für elsner elektronik KNX RF S1R-B2 compact

  • Seite 1 KNX RF S1R-B2 compact Multifunktionaler Funk-Aktor Artikelnummer 70715 Installation und Einstellung...

  • Seite 3: Inhaltsverzeichnis

    5.2.2.3. Sperrfunktion (Schaltfunktionen) ..........32 5.2.3. Tastereingang (Schaltfunktionen) - Eingang als Bustatser ..... 32 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Funk-Aktor KNX RF S1R-B2 compact • ab Applikation 1.0 Stand 04.07.2019 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 4: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis.

  • Seite 5: Beschreibung

    1.1. Technische Daten Gehäuse Kunststoff Farbe Weiß Montage Unterputz (Doseneinbau Schutzart IP 20 Maße Durchmesser ca. 52 mm, Tiefe ca. 29 mm Gewicht ca. 80 g Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Installation Und Inbetriebnahme

    Betrieb nicht mehr gewährleistet ist. Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder un- sachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt jegli- cher Gewährleistungs- oder Garantieanspruch. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Hinweise Zu Funkanlagen

    Frequenz (868,3 MHz) senden. Halten Sie darum einen Mindestabstand von 30 cm zwischen Funksendern ein. 2.3. Anschluss Der Funk-Aktor KNX RF S1R-B2 compact wird in einer Unterputzdose installiert. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8 Anschlussleitung. Die Leitungen für die Eingänge können auf bis zu 10 m verlängert werden. Bei Installation und Leitungsverlegung an den Eingängen die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten! Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Anschlussbeispiele Ausgang

    Eingang 2: gelb (GND) / lila 2.3.1. Anschlussbeispiele Ausgang Antrieb 230 V AC: Zwei Verbraucher 230 V AC: Netz Netz (230 V AC) (230 V AC) Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Hinweise Zur Montage Und Inbetriebnahme

    Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse kann in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden oder über den Programmier-Taster eingelernt werden. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Übertragungsprotokoll

    1 Bit Positionsspeicher anfahren Automatik Eingang LSK- [1.1] DPT_Switch 1 Bit Positionsspeicher Lernobjekt 0 Automatik Eingang LSK- [1.1] DPT_Switch 1 Bit Positionsspeicher Lernobjekt 1 Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 [1.1] DPT_Switch 1 Bit Fahrbeschränkung 1 - Eingang LSK- [1.1] DPT_Switch 1 Bit Sperrobjekt Fahrbeschränkung 2 - Eingang LSK- [1.1] DPT_Switch 1 Bit Sperrobjekt Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 13 DPT_SceneControl Eingang 1 - Sperrobjekt Eingang LSK- [1.1] DPT_Switch 1 Bit Eingang 2 - Langzeit Eingang / LSKÜ [1.8] DPT_UpDown 1 Bit Ausgang Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 14 2 Bytes Helligkeit DPT_Value_Lux Eingang 2 - Szene Ausgang L-KÜ [18.1] 1 Byte DPT_SceneControl Eingang 2 - Sperrobjekt Eingang LSK- [1.1] DPT_Switch 1 Bit Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Einstellung Der Parameter

    (siehe Kanal-Einstellungen – Antriebe, Seite 14) • Steuerungsfunktionen: Fahrbereichsbegrenzung, Sperren, Art der Automatik (siehe Steuerung (Antriebe), Seite 16) • Szenen: Fahrpositionen (siehe Szenen (Antriebe), Seite 24) Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 16: Kanal-Einstellungen - Antriebe

    Laufzeit ÖFFNEN in s (Fenster) Laufzeit AUFWÄRTS in s 1 … 320; 65 (Jalousie, Rollladen) Laufzeit EINFAHREN in s (Markise) Laufzeit SCHLIEßEN in s (Fenster) Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 17 Dies ist besonders für die automatische Laufzeitermittlung wichtig. Da- rum kann hier eingestellt werden nach wie vielen Fahrbewegungen vor einer Positi- onsfahrt eine Referenzfahrt durchgeführt werden soll. Die Referenzfahrt erfolgt immer Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 18: Steuerung (Antriebe)

    Von zwei Antrieben erhält einer den Vorrang und wird als Master parametriert, der an- dere als Slave. Durch Nulllagesensoren kennen beide Aktoren den momentanen eig- Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 (gilt für die Parametrierung als Master und als Slave). Ohne Fahrbereichsbegrenzung: Verhalten nach Reset und Download • keine Aktion • Aufwärts-Befehl (bzw. Einfahr/Schließen) • Abwärts-Befehl (bzw. Ausfahr/Öffnen) Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 20 • ja, als Regensperre Vorrang hat • Sperre 5 vor Manuell • Manuell vor Sperre 5 Überwachung der Sperrobjekte verwenden Nein • Ja Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 (wenn „Ablauf einer Wartezeit“ gewählt wurde) Wechsel auf Automatik bei Objektwert 0 • 1 • 0 oder 1 (wenn „Erhalt eines Objekts“ gewählt wurde) Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 22 Jalousien beim Sperren eine Position angefahren wird) Wenn Sperrobjekt Wert = 0 Bei Manuellbetrieb vor und nach Sperre • Keine Aktion • fahre letzte Position an Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 23 • fahre letzte Position an Bei Automatikbetrieb nach Sperre folge Automatik 16 Bit-Eingangsobjekt: Art des Eingangsobjekts 16 Bit Ab Windgeschwindigkeit in m/s 2...30; 5 sperren Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 24 Verhalten nach Wartezeit Bei Manuellbetrieb vor und nach Sperre • keine Aktion • fahre letzte Position an Bei Automatikbetrieb nach Sperre folge Automatik Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Manuell

    Langzeit=1, Kurzzeit=1 zulassen Lernobjekt für neue nein • ja Position verwenden Übernehme bei Programmierung • alle Parameter (wenn Lernobjekt verwendet wird) • nur geänderte Parameter Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Automatik - Extern

    Parameter für häufig benötigte Busfunktionen integriert. So können die Eingänge sehr einfach als Schalter, Antriebssteuerung, Dimmer, für das Senden von Werten und für den Szenen-Abruf konfiguriert werden. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 27 • kein Telegramm senden Beim Deaktivieren der Sperre einmalig • 0 senden • 1 senden • kein Telegramm senden • aktuellen Zustand senden Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 28 Wenn der Eingang als Dimmer verwendet wird, wählen Sie die Busfunktion „Dimmer“ und legen Sie Tastenfunktion, Zeitabstand (Schalten/Dimmen) und falls gewünscht den Wiederholabstand bei langem Tastendruck fest. Funktion Dimmer Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 29 Wenn der Eingang als Helligkeitswertgeber verwendet werden soll(z. B. Grenzwert ei- nes Sonnensensors) zugeordnet ist, wählen Sie „Helligkeitswertgeber“ und legen Sie fest, welcher Wert gesendet wird. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Steuermodi Für Antriebssteuerung

    Steuermodus Standard Verhalten bei Tasterbetätigung: kurz = Stopp/Schritt lang = Auf oder Ab Zeit zwischen kurz und lang 1...50; 10 in 0,1 Sekunden Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 31 Loslassen nach Ablauf Zeit 1 aber vor Ablauf Zeit 2: Stopp Loslassen nach Ablauf von Zeit 1 + 2: Fahrt in Endlage Steuermodus Komfortmodus Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 32: Kanal-Einstellungen - Schaltfunktionen

    Zeitschaltung (Schaltfunktionen), Seite 31) • als Ausschaltverzögerung • als Ein- und Ausschaltverzögerung • als Treppenlichtzeitschalter Sperrobjekt verwenden nein • ja Szenen verwenden nein • ja Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.

  • Seite 33: Verknüpfung (Schaltfunktionen)

    Ausschalt-Telegramms verlängert wird („retriggerbar“, z. B. durch nochma- liges Drücken des Schalters) und was passiert, wenn ein Einsschalt-Telegramm vom Bus eintrifft. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.

  • Seite 34: Sperrfunktion (Schaltfunktionen)

    Zusammenhang Verknüpfung – Zeitschalten – Sperre Anwendung 1: Treppenlicht an Kanal A1, das nur bei Dämmerung/Nacht schaltbar sein soll (Verknüpfung) und das bei Feueralarm eingeschaltet wird (Sperre). Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0 Technische Änderungen und Irrtümer vorbehalten.
  • Seite 35 Start“ (215) wird die Treppenlicht-Zeitfunktion aktiviert. Die Zeitfunk- tion hat dabei Priorität, d. h. der durch das normale Schalten ausgelöste Status wird überschrieben. Funk-Aktor KNX RF S1R-B2 compact • Stand: 04.07.2019 • ab Applikation 1.0. Technische Änderungen und Irrtümer vorbehalten.
  • Seite 36 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
