ITALIANO
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
4351E - 78°C ALTA TEMPERATURA FISSA
5351E - 58°C TERMOVELOCIMETRICO
5351TE - 58°C TEMPERATURA FISSA
DESCRIZIONE GENERALE
I rivelatori d'incendio termici 4351E, 5351E e 5351TE sono dotati di una camera di misura a singolo
termistore combinata ad una sofisticata elettronica di controllo che provvede alla compensazione
della temperatura ambiente e risposta rapida. Una varietà di basi adattatrici estende la compatibilità
con le centrali di controllo e permette molteplici applicazioni in campo. Questo sensore è progettato
per l'utilizzo in ambienti aperti ed devono essere utilizzati solamente con centrali di contollo
compatibili.
Ogni rivelatore è dotato di un LED bicolore che indica l'allarme quando acceso in colore rosso è
giallo lampeggiante per indicare lo stato di fault della camera o per avvisare del raggiungimento del
limite della compensazione del drift e, se il rivelatore viene impostato opportunamente, il corretto
funzionamento dell'unità mediante lampeggio a luce verde. Un ulteriore LED, detto avvisatore
remoto, può essere collegato al sensore utilizzando gli opportuni terminali presenti sulla base di
montaggio. La condizione di allarme viene mantenuta nel tempo è può essere terminata solamente
con una rimozione, temporanea, dell'alimentazione.
Uno strumento dedicato, disponibile presso System Sensor, può essere usato per accedere ai dati
operativi del rivelatore.

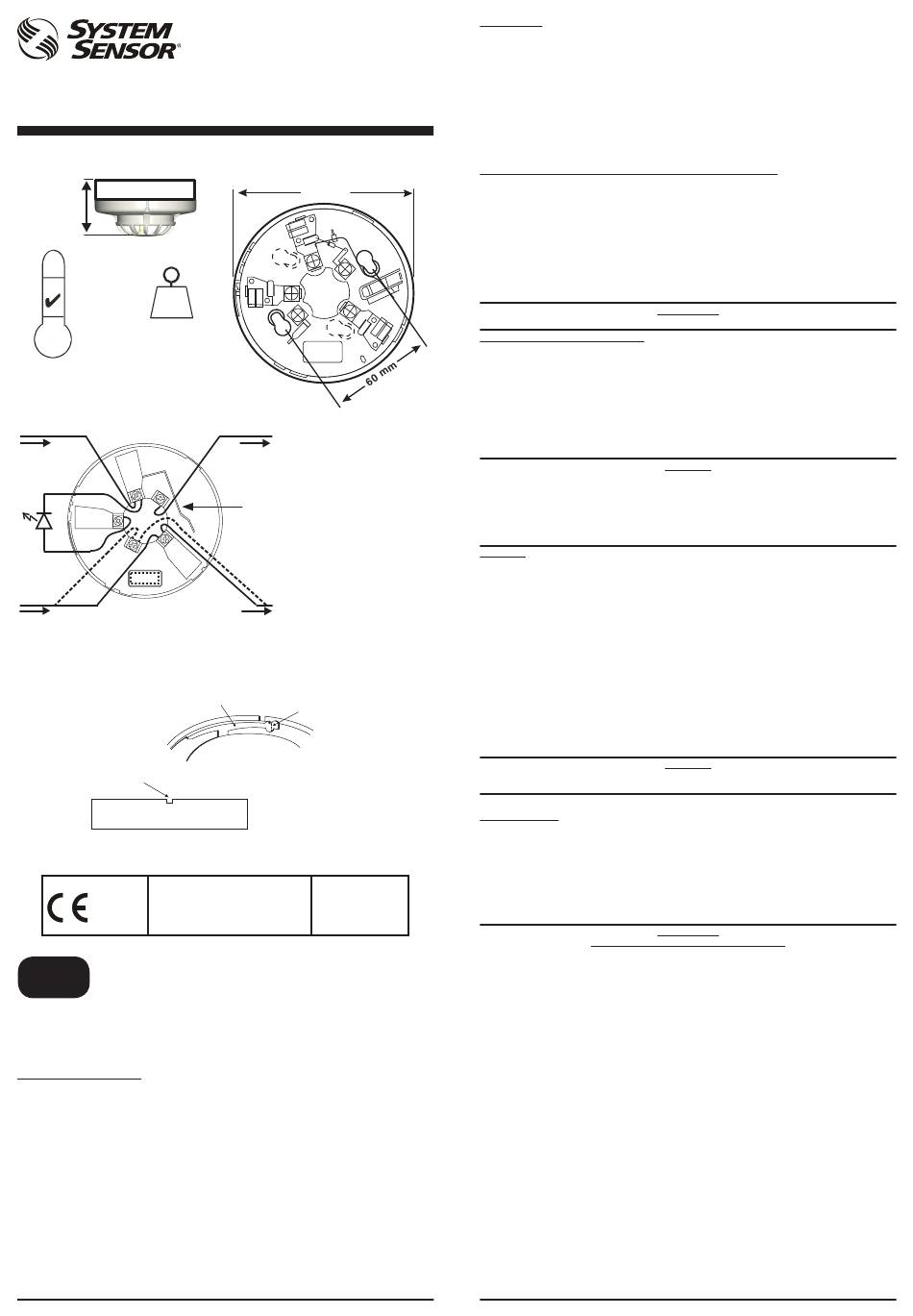

D300-02-01
4351E
5351E
5351TE
102 mm
V-
MOLLA DI CORTOCIRCUITO
NOTA: QUANDO SI UTILIZZA UNA BASE
CON UN RESISTORE TRA I TERMINALI 4 E
5, IL CABLAGGIO DOVREBBE SEGUIRE LE
INDICAZIONI TRATTEGGIATE.
UN DIODO SCHOTTKY TRA I
TERMINALI 2 E 3 NON ALTERA
IL CABLAGGIO DELLA BASE.
V+
PER ATTIVARE IL DISPOSITIVO DI
ANTI-MANOMISSIONE, ROMPERE LA
LINGUETTA LUNGO LA LINEA
TRATTEGGIATA RUOTANDOLA VERSO
IL CENTRO DELLA BASE
Pittway Tecnologica
0832-CPD-0061
S.r.l,
0832-CPD-0062
Via Caboto 19/3,
34147 Trieste, Italy
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
DATI TECNICI
Tensione di alimentazione:
8 - 30VDC
Velocità dell'aria:
20m/s (4000ft/min)
Campo umidità ambiente:
5 - 95%UR (condizionato all'assenza di condensa)
Corrente di riposo:
60µA (4351E 65µA)
Massima corrente d'allarme 80mA (Limitata dalla centrale o dalla resistenza presente nella base)
Condizione di allarme:
Terminabile mediante temporanea interruzione dell'alimentazione.
Il 4351E è stato testato indipendentemente ed approvato secondo EN54 parte 5, classe BS.
Il 5351E è stato testato indipendentemente ed approvato secondo EN54 parte 5, classe A1R.
Il 5351TE è stato testato indipendentemente ed approvato secondo EN54 parte 5, classe A2S.
Note:
Non installare in luoghi dove la temperatura normalmente è inferiore a 0°C o superiore a
50°C.
MONTAGGIO DELLA BASE E COLLEGAMENTO AL CABLAGGIO
Verificare che la base acquistata sia compatibile con la centrale di controllo del sistema.
Basi della serie 400 possono essere montate su scatole di derivazione con centri di fissaggio a 50
oppure 60mm di interasse. Vedere le figura 1 per i collegamenti elettrici.
Note:
1.
I rivelatori della 300 sono polarizzati, devono essere collegati come indicato.
2.
Interrompere sempre le linee sui morsetti per permettere la corretta supervisione del cablaggio.
3.
Il cablaggio deve rispondere ai requisiti dei regolamenti e delle norme nazionali.
Ogni base della serie 400è dotata di una molla di cortocircuito che può essere utilizzata per collegare i
terminali 2 e 3 permettendo così di verificare l'integrità del cablaggio prima di procedere al montaggio
dei rivelatori. Questa molla recupera la posizione di riposo automaticamente all'innesto di un sensore.
Togliere alimentazione al sistema prima di installare i sensori.
INSTALLAZIONE DEL RIVELATORE
1.
Posizionare il rivelatore nella base e ruotare in senso orario esercitando una moderata
pressione fino a quando il rivelatore raggiunge la sua posizione.
2.
Continuare la rotazione fino ad avvertire il blocco.
3.
Quando tutti i rivelatori sono stati inseriti, alimentare il sistema.
4.
Verificare i rivelatori come descritto nella sezione VERIFICA.
5.
Re-inizializzare i rivelatori utilizzando la relativa funzione della centrale di controllo.
Anti-manomissione
Le basi dei rivelatori includono una caratteristica che, quando attivata, previene la rimozione del
rivelatore. Essa rimane ovviamente possibile ma soltanto attraverso un utensile. Vedere figura 2 per
i dettagli.
Ai rivelatori è applicato un parapolvere che previene possibili danneggiamenti causati dal
trasporto e limita l'ingresso nel rivelatore della polvere che si può creare nel momento
dell'installazione. Questa protezione è ad ogni modo limitata; i rivelatori dovrebbero
essere rimossi prima di iniziare interventi di ristrutturazione, costruzione od altre attività
similari che possano produrre notevoli quantità di polvere. Il parapolvere deve essere
rimosso prima di rendere operativo il sistema di rivelazione d'incendio.
VERIFICA
I rivelatori devono essere testati successivamente all'installazione od alla manutenzione. Per
prevenire allarmi indesiderati, disabilitare le segnalazioni di incendio alle zone che saranno verificate
oppure al sistema intero, in accordo a quanto specificato nel manuale d'uso della centrale di controllo.
Verificare il rivelatore come segue:
Risposta al calore, riscaldamento diretto
1.
IUsare un apparecchiatura dedicata (No Climb Products Ltd od equivalenti) oppure un
asciugacapelli da 1000-1500W.
2.
Indirizzare il getto d'aria calda lateralmente al rivelatore, in modo che possa attraversare lo
stesso attraverso le feritoie predisposte sull'involucro esterno.
3.
Il LED rosso sul rivelatore deve accendersi entro 40 secondi e la centrale di controllo deve
indicare la condizione di allarme.
Telecomando laser (Accessorio codice S300RTU)
Nota:
Questo test non verifica completamente la funzionalità del rivelatore.
1.
Allineare il fascio laser (punto lampeggiante rosso) prodotto dall'accessorio al LED del
rivelatore.
2.
Il LED rosso sul rivelatore deve accendersi entro pochi secondi e la centrale di controllo deve
indicare la condizione di allarme.
Lo strumento di test S300RTU contiene un laser di Classe II. Non puntare il fascio verso
il viso o gli occhi delle persone.
Conclusi tutti i test, riattivare il sistema e notificarne la messa in funzione.
MANUTENZIONE
Per prevenire allarmi indesiderati, disabilitare le segnalazioni di incendio alle zone che saranno
verificate oppure al sistema intero, in accordo a quanto specificato nel manuale d'uso della centrale
di controllo.
1.
Rimuovere dalla sua base il rivelatore da pulire.
2.
Utilizzare un aspirapolvere e/o un dispositivo ad aria compressa pulita per rimuovere la polvere
e lo sporco dal termistore e dal coperchio del sensore.
3.
Rimontare il sensore sulla base.
4.
Una volta puliti tutti i sensori, alimentare il sistema e testare i rivelatori come descritto nella
sezione VERIFICA.
LIMITAZIONI DEI RIVELATORI DI CALORE
I sensori di incendio devono essere utilizzati in combinazione con apparecchiature compatibili.
I sensori di calore sono stati concepiti per proteggere la proprietà, non la vita. Non
garantiscono una rilevazione tempestiva di incendi e non sono in grado di rilevare fumo, gas, particelle
di combustione o fiamme.
I sensori di calore non sempre rilevano gli incendi in quanto l'incendio può essere del tipo senza fiamma,
o del tipo con scarsa produzione di calore (formazione di fumo), in quanto potrebbero non trovarsi in
prossimità del punto d'innesco dell'incendio o in quanto il calore dell'incendio li ha bypassati. Al momento
della scelta dei sensori di calore occorre tenere in considerazione l'ambiente in cui verranno installati.
I sensori di incendio non durano in eterno. I sensori di incendio contengono componenti elettronici.
Sebbene i sensori siano stati progettati per durare oltre 10 anni, un qualsiasi loro componente potrebbe
smettere di funzionare in qualsiasi momento. Pertanto si consiglia la revisione del sistema di rilevazione
di incendio almeno ogni sei mesi. La corretta manutenzione del sistema di rilevazione di incendio
installato riduce significativamente i rischi di responsabilità..
ATTENZIONE
CAUTELA
CAUTELA
ATTENZIONE
I56-1719-020
