Inhaltszusammenfassung für Techly IDATA HDMI-4K2

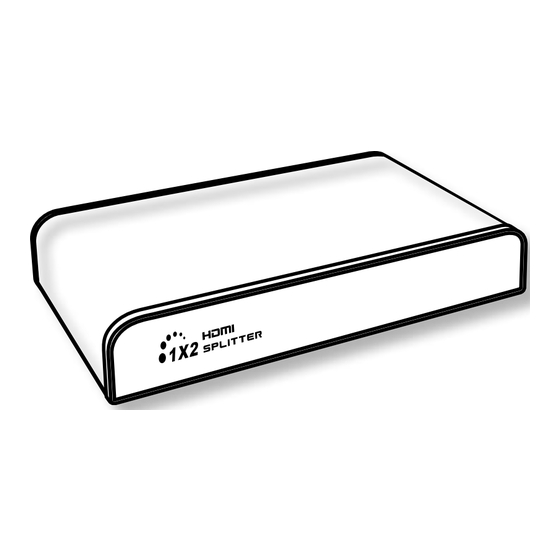

- Seite 1 1x2 HDMI SPLITTER 4Kx2K 1x2 HDMI SPLITTER 4Kx2K IDATA HDMI-4K2 User's Manual Manuale d’istruzione Bedienungsanleitung Mode d’emploi Manual de instrucciones Instrukcja użytkownika www.techly.com - info@techly.com...
-
Seite 3: Box Content
1x2 HDMI SPLITTER 4Kx2K This 3D 1x2 HDMI splitter distributes 1 HDMI source like STB, DVD, Blu Ray players or PS3 etc...to 2 HDMI displays HD simultaneously. Box content • 4Kx2K 1x2 HDMI Splitter • DC5V/1A Power adapter • User’s manual Safetey notes: •... -
Seite 4: Installation Steps
1x2 HDMI SPLITTER 4Kx2K Installation steps HDMI display HDMI display HDMI Video source DC5V/1A Please connect the devices according to the above image, and operate as following steps: 1) Connect the HDMI video source output port to the splitter input port by HDMI cable. - Seite 5 1x2 HDMI SPLITTER 4Kx2K 2) HDMI Splitter + Extender If you want to extend the signal longer, please make sure to use longer standard HDMI cable (refer to HDMI cable’s specification, 26AWG can extend 30M). The max distance this device supported is 30 meters for input and 25 meters for output.
- Seite 6 1x2 HDMI SPLITTER 4Kx2K Distribuite 1 HDMI source to 2 HDMI HDMI splitter displays simultaneausly Extend HDMI signal up to 30 meters HDMI Extender Features for input and 25 meters for output HDMI resolution Up to 4Kx2K and support full 3D format Energy-saving Power consumption is as low as 1w Power supply mode...
-
Seite 7: Contenuto Della Confezione
1x2 HDMI SPLITTER 4Kx2K Questo Splitter 3D 1x2 distribuisce il segnale HDMI proveniente da una sorgente come STB, DVD, lettori Blu Ray o PS3 ecc. a 2 schermi HDMI HD simultaneamente. Contenuto della confezione • 4Kx2K 1x2 HDMI Splitter • Alimentatore DC5V /1A •... -
Seite 8: Installazione
1x2 HDMI SPLITTER 4Kx2K Installazione Schermo HDMI Schermo HDMI Sorgente video HDMI DC5V/1A Connettere le periferiche seguendo lo schema sopra riportato e procedete come sotto indicato: 1) Connettere la porta di uscita della sorgente video HDMI all’ingresso dello splitter tramite un cavo HDMI. 2) Connettere la porta di uscita dello splitter allo schermo HDMI tramite un cavo HDMI. - Seite 9 1x2 HDMI SPLITTER 4Kx2K 2) Splitter HDMI + Extender Se necessitate estendere la distanza di trasmissione del segnale, utilizzate un cavo HDMI standard più lungo (fare riferimento alle specifiche cavi HDMI, un cavo AWG 26 può estendere il segnale fino a 30 metri). La massima distanza supportata da questa periferica è...
- Seite 10 1x2 HDMI SPLITTER 4Kx2K Visualizza 1 sorgente HDMI su 2 HDMI splitter display contemporaneamente Estende il segnale HDMI fno a 30 metri HDMI Extender Caratteristiche per l’ingresso e 25 metri per l’uscita Risoluzioni HDMI Fino a 4Kx2K e supporto formato 3D Risparmio energetico Consumo inferiore a 1W Alimentatore...
-
Seite 11: Sicherheitshinweise
1x2 HDMI SPLITTER 4Kx2K Dieser 3D Splitter 1x2 verteilt das HDMI-Signal, das von einer Quelle wie STB, DVD, Blu Ray- oder PS3-Brenner usw. kommt, gleichzeitig auf 2 HDMI HD Bildschirme. Packungsinhalt • 4Kx2K 1x2 HDMI Splitter • Netzteil DC5V /1A •... -
Seite 12: Installation
1x2 HDMI SPLITTER 4Kx2K Installation HDMI-Bildschirm HDMI-Bildschirm Videoquelle HDMI DC5V/1A Die Peripheriegeräte gemäß der oben gezeigten Übersicht anschließen und wie nachfolgend beschrieben vorgehen 1) Den Ausgangs-Port der Videoquelle HDMI mit einem HDMI-Kabel am Eingang des Splitters anschließen. 2) Den Ausgangs-Port des Splitters mit einem HDMI-Kabel am HDMI-Bildschirm anschließen. - Seite 13 1x2 HDMI SPLITTER 4Kx2K 2) HDMI-Splitter HDMI + Extender Falls die Übertragungsdistanz des Signal ausgedehnt werden soll, das längere Standardkabel (siehe Angaben zum HDMI-Kabel, ein AVVG 26-Kabel kann das Signal auf 30 Meter ausdehnen) verwenden. Die von diesem Peripheriegerät unterstützte, längste Entfernung beträgt 30 Meter pro Eingang und 25 Meter pro Ausgang.
- Seite 14 1x2 HDMI SPLITTER 4Kx2K Ermöglicht die Anzeige 1 HDMI- HDMI-Splitter Quelle gleichzeitig auf 2 Displays. Dehnt das HDMI-Signal für den Eingang bis auf HDMI Extender 30 Meter aus, für den Ausgang bis auf 25 Meter. Merkmale Bis zu 4Kx2K und Unterstützung des HDMI-Auflösungen 3D-Formats Mit der Technik des Energieeinsparens...
-
Seite 15: Contenu De L'emballage
1x2 HDMI SPLITTER 4Kx2K Ce splitter 3D 1x2 distribue le signal HDMI provenant d’une source telle que STB, DVD, lecteurs Blu ray ou PS3, etc à 2 écrans HDMI HD en même temps. Contenu de l’emballage • 4Kx2K 1x2 HDMI Splitter •... -
Seite 16: Caractéristiques
1x2 HDMI SPLITTER 4Kx2K Installation Écran HDMI Écran HDMI Source vidéo HDMI DC5V/1A Connecter les périphériques selon le modèle ci-dessus et procéder comme indiqué ci-dessous. 1) Connecter le port de sortie de la source vidéo HDMI à l’entrée du splitter avec un câble HDMI. - Seite 17 1x2 HDMI SPLITTER 4Kx2K 2) splitter HDMI + Extender En cas de besoin d’augmentation de la distance de transmission du signal, utiliser un câble HDMI standard plus long (voir les spécifications des câbles HDMI, un câble AWG26 peut augmenter le signal jusqu’à 30 mètres). La distance maximale supportée par cette périphérique est de 30 mètres pour l’entrée et 25 mètres pour la sortie.
- Seite 18 1x2 HDMI SPLITTER 4Kx2K Permet d’afficher une source HDMI HDMI splitter sur 2 écrans en même temps. Étend le signal jusqu’à 30 mètres pour HDMI Extender l’entrée et 25 mètres pour la sortie. Caractéristiques Résolutions HDMI Jusqu’à 4Kx2K et supporte le format 3D Avec la technologie d’économie Économie d’énergie d’énergie la consommation de courant...
-
Seite 19: Contenido Del Paquete
1x2 HDMI SPLITTER 4Kx2K Este Splitter 3D 1x2 distribuye la señal HDMI procedente de una fuente como STB, DVD, lectores Blu Ray o PS3 etc. con 2 pantallas HDMI HD simultáneamente. Contenido del paquete • 4Kx2K 1x2 HDMI Splitter • Alimentador DC5V /1A •... -
Seite 20: Instalación
1x2 HDMI SPLITTER 4Kx2K Instalación Pantalla HDMI Pantalla HDMI Fuente vídeo HDMI DC5V/1A Conectar las periféricas siguiendo el esquema que se muestra anteriormente y seguir como descrito a continuación 1) Conectar la puerta de salida de la fuente vídeo HDMI con la entrada del splitter a través de un cable HDMI. - Seite 21 1x2 HDMI SPLITTER 4Kx2K 2) Splitter HDMI + Extender Si necesitan aumentar la distancia de transmisión de la señal, utilicen un cable HDMI estándar más largo (consulten las características de los cables HDMI, un cable AWG 26 puede enviar la señal hasta 30 metros).
- Seite 22 1x2 HDMI SPLITTER 4Kx2K Permite visualizar 1 fuente HDMI en HDMI splitter 2 pantallas a la vez. Extiende la señal HDMI hasta 30 metros Características HDMI Extender para la entrada y 25 metros para la salida. Resoluciones HDMI Hasta 4Kx2K y soporte formato 3D Ahorro energético Consumo de energía es inferior a 1W Alimentador...
-
Seite 23: Zawartość Opakowania
1x2 HDMI SPLITTER 4Kx2K Ten czytnik 3D 1x2 rozdziela sygnał HDMI pochodzący z takich źródeł jak STB, DVD, czytniki Blu Ray lub PS3 itd. na 2 ekrany HDMI HD jednocześnie. Zawartość opakowania • 4Kx2K 1x2 HDMI Splitter • Zasilacz DC5V /1A •... - Seite 24 1x2 HDMI SPLITTER 4Kx2K Istalacja Ekran HDMI Ekran HDMI Źródło video HDMI DC5V/1A Podłączyć urządzenia peryferyjne zgodnie ze schematem przedstawionym powyżej i postępować jak wskazano poniżej: 1) Połączyć wyjście źródła video HDMI z wejściem splittera poprzez przewód HDMI. 2) Połączyć wyjście splittera z ekranem HDMI poprzez przewód HDMI. 3) Ustawić...
- Seite 25 1x2 HDMI SPLITTER 4Kx2K 2) Splitter HDMI + Extender Jeśli potrzebne jest przedłużenie zasięgu transmisji sygnału, użyć przewodu HDMI standardowego dłuższego (zobacz specyfikację przewodów HDMI, przewód AWG 26 może wydłużyć sygnał do 30 metrów). Maksymalna odległość wspierana przez to urządzenie peryferyjne wynosi 30 metrów na wejściu i 25 metrów na wyjściu. 3) Wsparcie 3D Jeśli źródło video HDMI i wszystkie ekrany HDMI wspierają...
- Seite 26 1x2 HDMI SPLITTER 4Kx2K Pozwala na wyświetlanie 1 źródła HDMI splitter HDMI na 2 ekranach jednocześnie Przedłuża sygnał HDMI do 30 metrów HDMI Extender na wejściu i do 25 metrów na wyjściu Cechy Rozdzielczość HDMI Do 4Kx2K i wsparcie formatu 3D Przy użyciu technologii oszczędności Oszczędność...
- Seite 28 www.techly.com...
