Inhaltszusammenfassung für Audionet cat

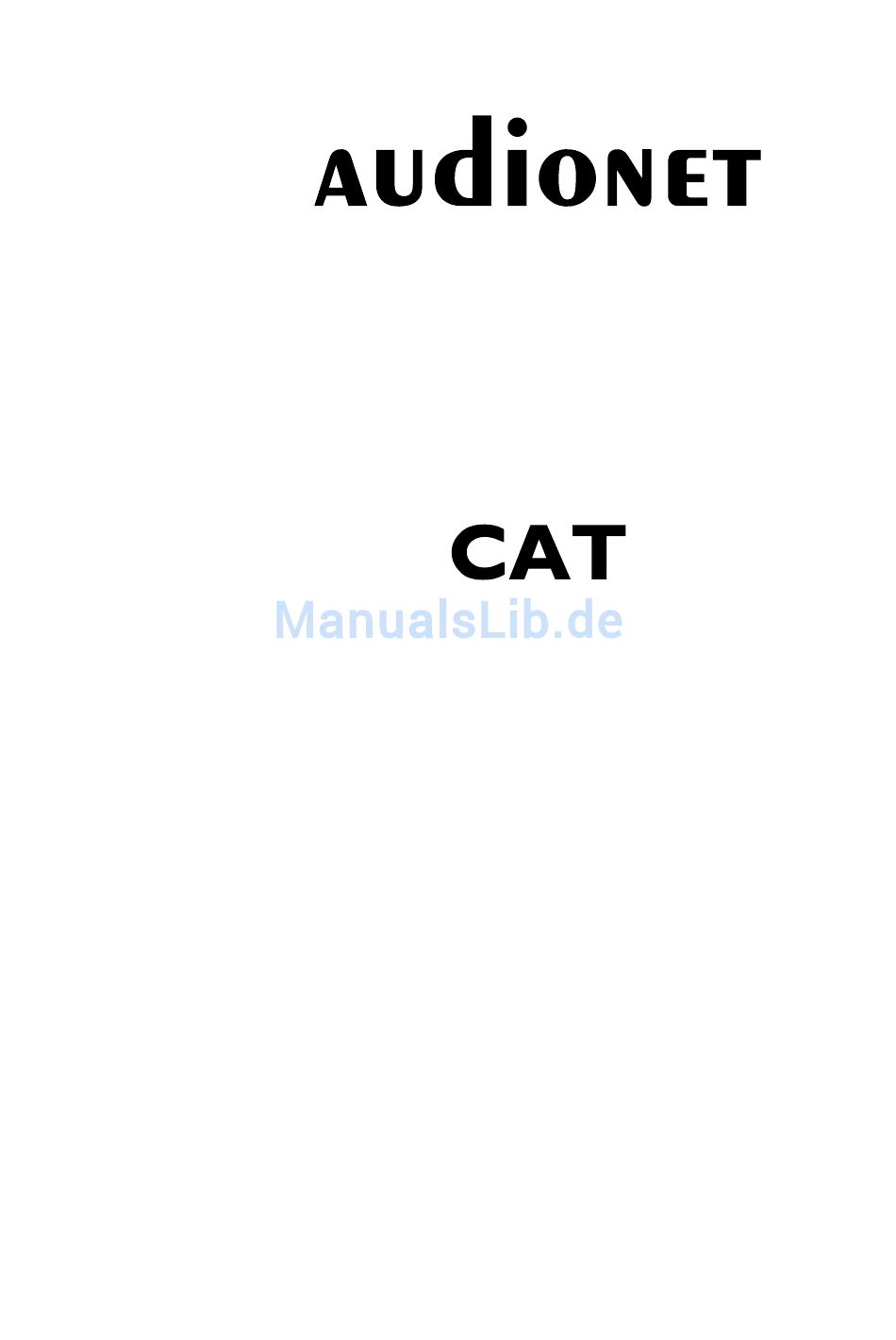

- Seite 1 FM / AM - Stereo Tuner Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Geräterückseite................8 Installation und Netzanschluss ..........9 Aufstellung..................9 Netzanschluss................9 Polung der Netzstecker ...............10 Eingänge und Ausgänge ............11 Antennen-Eingänge..............11 Audio-Ausgänge .................11 Audionet Link ................11 Externes Netzteil EPS ..............12 Bedienung ..................13 Inbetriebnahme................13 Ein- und Ausschalten ..............13 Polungsanzeige................14 Ferneinschaltung .................15 AutoStart-Funktion ..............15 Bedienelemente an der Gerätefront..........16 Anzeigefenster ................16... - Seite 4 Suchlaufeinstellung (Search Level FM)........31 Sprachwahl für PTY (Set Language for PTY) ......32 AutoStart-Funktion (Set AutoStart) ..........32 Stand By-Anzeige (Set Off-Text) ..........33 8.10 Übersicht Werkseinstellungen ............33 Audionet Systemfernbedienung..........34 Tastenbelegung CAT ..............36 Bildschirmseite 1.................38 Bildschirmseite 2.................38 Bildschirmseite 3.................39 Sicherheitshinweise ..............40 Technische Daten ..............41...
-
Seite 5: Vorwort
Vorwort Wir von Audionet beglückwünschen Sie zum Erwerb dieses Gerätes. Der CAT schlägt die Brücke zwischen Klassik und Avantgarde. Als ana- loger Rundfunkempfänger bringt er das vertraute Radioprogramm in allerbester Qualität ins Haus. CAT gibt analoge Programme ebenso geschmeidig wie fruchtig wieder und überzeugt mit hoher Informationsdichte sowie Störungsfreiheit. -
Seite 6: Lieferumfang
Benutzen Sie den Kunststoffbeutel, um Kratzer am Gehäuse zu ver- meiden. · Bitte geben Sie dem CAT nach seinem Transport etwas Zeit. Lassen Sie also den CAT einige Stunden zum Belüften und Anpassen an die Raumtemperatur im Hörraum stehen, bevor Sie ihn in Betrieb neh- men. -
Seite 7: Übersicht Der Bedienelemente
Übersicht der Bedienelemente 2.1 Gerätevorderseite... -
Seite 8: Übersicht Der Anschlüsse
Übersicht der Anschlüsse 3.1 Geräterückseite... -
Seite 9: Installation Und Netzanschluss
Am besten findet der CAT seinen adäquaten Platz in einem hochwer- tigen Rack oder auf einem stabilen Tisch. · Vermeiden Sie direkte Sonneneinstrahlung. · Stellen Sie den CAT nicht in der Nähe von Wärmequellen wie z.B. Heizungen oder Heizlüftern auf. · Bedecken Sie nicht die Lüftungsschlitze des Gerätes. ·... -
Seite 10: Polung Der Netzstecker
· Der CAT ist ein Class I-Gerät und muss geerdet sein. Stellen Sie eine einwandfreie Erdverbindung sicher. Die Phase ("heißer" Leiter) ist an der Rückseite mit phase 10 markiert. · Beim Anschließen des Netzstecker muss der Netzschalter an der Ge- räterückseite (siehe Abschnitt "Gerätevorderseite"... -
Seite 11: Eingänge Und Ausgänge
Die Anschlusspins der Buchsen sind mit den o.g. Ziffern gekennzeichnet. 5.3 Audionet Link Ihr CAT ist über "Audionet Link" ferneinschaltbar. Mit einem Audionet Mehr- kanal-Vorverstärker (z.B. MAP oder MAP 1) oder mit einem der Audionet Stereo-Vorverstärker (z.B. PRE, PRE G2, PRE 1 oder PRE 1 G2) können Sie... -
Seite 12: Externes Netzteil Eps
3. Verwenden Sie das Netzkabel des CAT, um das EPS mit dem Stromnetz zu verbinden. 4. Schalten Sie das EPS an der Geräterückseite ein. 5. Schalten Sie den CAT mit der Taste power am Gerät oder mit der Taste Power On bzw. Power Toggle an der Audionet Sys- temfernbedienung Harmony One ein. -
Seite 13: Bedienung
Harmony One erfolgen (siehe Abschnitt "Audionet Systemfernbedie- nung" auf Seite 34). 6.1 Inbetriebnahme Stellen Sie zunächst sicher, dass der CAT korrekt mit Ihrer Vorstufe und dem Stromnetz verbunden ist (siehe Abschnitt "Installation und Netzan- schluss" auf Seite 9 und Abschnitt "Eingänge und Ausgänge" auf Seite 11). -
Seite 14: Polungsanzeige
"Stand By-Anzeige (Set Off-Text)" auf Seite 33) ersetzt. Das Gerät ist nun im Stand By-Zustand. Hinweis · Selbstverständlich können Sie den CAT auch über die optionale Au- dionet Systemfernbedienung Harmony One ein- bzw. ausschalten. Lesen Sie hierzu bitte den Abschnitt "Audionet Systemfernbedie- nung" auf Seite 34. -
Seite 15: Ferneinschaltung
6.4 Ferneinschaltung Falls Sie den CAT mit einem Audionet Vorverstärker über "Audionet Link" verbunden haben, können Sie den CAT (und alle weiteren über "Audionet Link" verbundenen Geräte) ganz bequem mit der Fernbedie- nung des Vorverstärkers ein- bzw. ausschalten. -
Seite 16: Bedienelemente An Der Gerätefront
6.6 Bedienelemente an der Gerätefront An der Gerätefront befinden Sie vier Tasten, um den CAT zu bedienen (siehe Abschnitt "Übersicht der Bedienelemente" auf Seite 7). Mit ihnen lassen sich sowohl alle Benutzerfunktionen des Gerätes steuern als auch sämtliche Geräteeinstellungen Ihren persönlichen Vorlieben anpassen (siehe Abschnitt "Geräteeinstellungen"... - Seite 17 Anzeige der Feldstärke (max. 4 Balken) gibt an, dass sich der CAT gerade im UKW/FM-Betrieb befindet. Frequenz des aktuellen Senders ST = Stereo-Empfang, MO = Mono-Empfang (siehe auch Abschnitt "UKW-Wiedergabe-Modus (Set FM-Receiver)" auf Seite 27) Im Mittelwellen/AM-Betrieb zeigt das Anzeigefenster folgende Informa-...
-
Seite 18: Frequenzbandumschaltung
Mit der optional erhältlichen Audionet Systemfernbedienung Harmo- ny One können Sie das gewünschte Frequenzband direkt anwählen. Drücken Sie die Taste FM auf Bildschirmseite 1, um den CAT auf UKW/FM-Betrieb zu schalten. Benutzen Sie die Taste AM , um den CAT entsprechend auf Mittelwellen/AM-Empfang zu stellen (siehe Abschnitt "Bildschirmseite 1"... -
Seite 19: Direkte Frequenzeingabe
· Um Frequenzen größer 100 MHz einzugeben, drücken Sie für die erste Ziffer die Taste 1 . Der CAT wertet die Eingabe automatisch als 10. Dies erspart unnötig viele Eingaben. Beispiel: Tippen Sie 1 6 7 0 um die Frequenz 106,70 MHz einzugeben. -
Seite 20: Info-Funktion Show
2 Sekunden) oder betätigen Sie die Taste Guide bzw. die Taste Show auf Bildschirmseite 2 der optionalen Audionet Systemfernbedie- nung Harmony One (siehe Abschnitt "Tastenbelegung CAT" auf Seite 36 und Abschnitt "Bildschirmseite 2" auf Seite 38). Das Anzeigefenster stellt Ihnen für kurze Zeit folgende aktuelle Informa-... - Seite 21 UKW/FM-Betrieb Mittelwellen/AM-Betrieb 15 WDR 2 _▄█ 15 Medium Wave FM 99.20 MHz ST AM 1613 kHz _▄█ 28.04.2003 16:57 Pop Musik 1 Senderfrequenz 2 Frequenzband 3 Empfangsstärke 4 Preset-Nummer bzw. Scan-Modus-Anzeige 5 Senderkennung (falls vom Sender unterstützt) 6 Wiedergabe-Modus (Stereo oder Mono) 7 Datum und Uhrzeit (falls vom Sender unterstützt) 8 Programmtyp PTY (falls vom Sender unterstützt) Hinweis...
-
Seite 22: Senderspeicher (Presets)
Senderspeicher (Presets) Der CAT verfügt über 99 Senderspeicher, sog. Presets. In jedem Preset werden Empfangsbereich (UKW bzw. FM oder Mittelwelle bzw. AM) und die Frequenz des Senders gespeichert. Sie können die 99 Speicher- plätze frei vergeben. 7.1 Sender speichern Wählen Sie den zu speichernden Sender. Details zur Sendersuche/-wahl entnehmen Sie bitte dem Abschnitt "Sendersuchlauf"... -
Seite 23: Sender Laden
Das Anzeigefenster meldet SAVE PRESET: _ _ Benutzen Sie nun die Ziffern des Zehnerblocks, um die gewünschte Preset-Nummer zu wählen. Sie werden anschließend durch: Enter = save aufgefordert, die Taste enter zu drücken. Gesichert wird der aktu- elle Sender auf dem angegebenen Speicherplatz nach Drücken der Taste enter . - Seite 24 Im Anzeigefenster erscheint: LOAD PRESET: _ _ Benutzen Sie nun die Ziffern-Tasten des Zehnerblocks, um die ge- wünschte Preset-Nummer zu wählen. Nach Eingabe der Einer-Ziffer lädt der CAT das gewählte Preset. Der Ladevorgang wird durch die Meldung: loading... angezeigt. Hinweis ·...
-
Seite 25: Geräteeinstellungen
Sie können aber selbstverständlich auch von jedem anderen Menüpunkt aus das Einstellungsmenü verlassen. Drücken Sie hierzu die Taste set lang (länger als 2 Sekunden gedrückt halten). Der CAT kehrt zum normalen Anzeigebetrieb zurück. Die folgende Grafik gibt Ihnen eine guten Überblick über die Struktur des Geräteeinstellungsmenüs:... - Seite 26 Seite 34 erläutert. Hinweis · Sollten Sie für länger als 12 Sekunden keine Eingabe vornehmen, verlässt der CAT automatisch das Einstellungsmenü und kehrt zur normalen Anzeige zurück. · Während Sie sich im Einstellungsmenü befinden, wird das Anzeige- fenster zur besseren Lesbarkeit immer auf 100% Helligkeit gestellt.
-
Seite 27: Rds Optionen (Set Rds Option)
8.1 RDS Optionen (Set RDS Option) Alternativ zur Frequenzanzeige kann der CAT Informationen des Radio Data Services (RDS) darstellen, sofern der aktuelle Sender diese aus- strahlt. Benutzen Sie die Tasten up und down bzw. die Tasten Ch+ und Ch- der Audionet Systemfernbedienung Harmony One, um die ge- wünschte RDS-Funktion auszuwählen:... -
Seite 28: Displayhelligkeit (Set Dim Level)
Die Helligkeit des Displays im Anzeigefenster der Gerätefront lässt sich in fünf Stufen (100%, 75%, 50%, 25% und OFF) einstellen. Benutzen Sie die Tasten up/down bzw. Ch+ / Ch- der Audionet Systemfernbedie- nung Harmony One, um die gewünschte Helligkeit festzulegen. -
Seite 29: Wahl Der Betriebsart (Set Mode)
Tasten Ch+ und Ch- der Audionet Systemfernbedie- nung fest. Drücken Sie die Taste down bzw. Ch- , um den CAT in den Scan-Modus zu versetzen. Das Anzeigefenster zeigt Scan. Im Scan-Modus verstellt ein kurzer Tastendruck auf up/down den CAT um einen Frequenzschritt (bei UKW (FM) 50 kHz, bei MW (AM) 9 kHz). -
Seite 30: Eingangsempfindlichkeit (Set Fm-Input)
Symbol SC links oben im Anzeigefenster an (siehe Ab- schnitt "Anzeigefenster" auf Seite 16). Drücken Sie die Taste up, um den CAT in den Preset-Modus zu verset- zen. Das Anzeigefenster zeigt Preset. Im Preset-Modus wird durch kurzes Drücken der Taste up oder der Taste Ch+ der Fernbedienung das nächste bzw. -
Seite 31: Suchlaufeinstellung (Search Level Fm)
kleine Eingangsspannungen einzustellen (normale UKW/FM-Antenne). Das Anzeigefenster zeigt Aerial. Hinweis · Diese Funktion ist ausschließlich bei UKW/FM-Betrieb wirksam. 8.6 Suchlaufeinstellung (Search Level FM) Die Entscheidungsschwelle für den automatischen Sendersuchlauf lässt sich in drei Stufen einstellen. Je höher die Schwelle, desto stärker muss das empfangene Signal eines Senders sein, damit der automatische Such- lauf den Sender erkennt und anhält. -
Seite 32: Sprachwahl Für Pty (Set Language For Pty)
Option SET RDS OPTION auf Prog. Type (PTY) eingestellt sein. 8.8 AutoStart-Funktion (Set AutoStart) Ist die AutoStart-Funktion des CAT aktiviert, verweilt das Gerät nach Anlegen der Netzspannung (z.B. durch Betätigen des Netzschalters an der Geräterückseite) nicht im Stand By-Zustand, sondern schaltet sich auto- matisch ein. -
Seite 33: Stand By-Anzeige (Set Off-Text)
8.9 Stand By-Anzeige (Set Off-Text) Mit dieser Option legen Sie fest, wie Ihr CAT Ihnen anzeigt, dass er sich gerade im Stand By-Betrieb befindet. Verwenden Sie die Tasten up und down der Gerätefront bzw. Ch+ und Ch- der Audionet Systemfern- bedienung Harmony One, um die gewünschte Funktion auszuwählen. -
Seite 34: Audionet Systemfernbedienung
Device-Modus zu schalten. Der Bildschirm zeigt nun alle einpro- grammierten Geräte, die die Harmony One steuern kann. Drücken Sie nun die Taste CAT , um die Harmony One auf die Bedienung des CAT zu schalten. Der Geräte- bzw. Device-Modus gibt Ihnen Zugriff auf sämtliche Fernbedienungskommandos, die der CAT beherrscht. - Seite 35 Wählen Sie das zu steuernde Gerät (Device) indem Sie das entsprechende Objekt auf dem LCD berühren (siehe separate An- leitung zur Fernbedienung Harmony One). Wählen Sie CAT , um zu den Steuerbefehlen für Ihren CAT zu gelangen. Taste Aktionen (Activities): Drücken Sie diese Taste, um die Liste der eingerichteten Aktionen (Activities) auf dem Bildschirm der Harmony One angezeigt zu bekommen.
-
Seite 36: Tastenbelegung Cat
9.1 Tastenbelegung CAT CAT: 1/3 Seiten Mi 14:51 Dim Display Aktuelle Geräte Aktion Die Taste Menu führt direkt zu den Einstellungsoptionen. Drücken Sie die Taste mehrfach, um durch die Menüpunkte zu navigieren (siehe Abschnitt "Geräteeinstellungen" auf Seite 25). Diese Taste hat... - Seite 37 Manuelle Frequenzwahl rückwärts (siehe Abschnitt "Manuelle Sen- derwahl" auf Seite 18). Manuelle Frequenzwahl vorwärts (siehe Abschnitt "Manuelle Sen- derwahl" auf Seite 18). Ein Druck auf die Guide -Taste zeigt aktuelle Informationen (siehe Abschnitt "Info-Funktion Show" auf Seite 20). Diese Taste hat die gleiche Funktion wie die Taste Show (siehe Abschnitt...
-
Seite 38: Bildschirmseite 1
Set führt direkt zu den Einstellungsoptionen. Drücken Sie die Taste mehrfach, um durch die Menüpunkte zu navigieren (siehe Abschnitt "Geräteeinstellungen" auf Seite 25). Dies Taste hat die gleiche Funk- tion wie Taste Menu (siehe Abschnitt "Tastenbelegung CAT" auf Seite 36). 9.3 Bildschirmseite 2... -
Seite 39: Bildschirmseite 3
Aktuelle Geräte Aktion Falls der CAT im Stand By-Zustand ist, schalten Sie das Gerät durch Drücken der Taste Power On ein. Die Taste Power Toggle dient zum wechselseitigen Ein- bzw. Ausschalten des Gerätes und hat somit die gleiche Funktion wie die Taste power an der Gerätefront. -
Seite 40: Sicherheitshinweise
· Während des Anschließens an oder Entfernens vom Vorverstärkers müssen sowohl Ihr CAT als auch der Vorverstärker ausgeschaltet sein, um Beschädigungen von CAT, Vorverstärker oder eines der an- geschlossenen Geräte zu vermeiden. · Bitte verwenden Sie ein trockenes, weiches Tuch zur Reinigung! Wir wünschen Ihnen viele herausragende Höreindrücke mit Ihren Audio-... -
Seite 41: Technische Daten
Geräuschspannungs- > 66 dB abstand (SNR) 1 FM-/UKW-Antenne, 75 Ohm 1 AM-/MW-Antenne, zweipolig Eingänge 7-poliger Schraubanschluss für Audionet EPS 1 Audionet Link für Ferneinschaltung 1 Paar Line Out, Cinch, vergoldet Ausgänge 1 Paar Balanced Out, Neutrik XLR, vergoldet 68 Ohm Ausgangsimpedanz 230 V, 50..60 Hz...
