set one EasyOne T7 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für set one EasyOne T7
- Seite 1 EasyOne T7 Bedienungsanleitung Digitaler Terrestrischer Receiver mit USB Anschluss...
-
Seite 2: Vorwort
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt aus dem Hause SetOne entschieden haben. Wir hoffen und wünschen uns, dass Sie viel Freude mit dem von Ihnen erworbenen Receiver haben werden. Bitte machen Sie sich vor Inbetriebnahme mit Ihrem Gerät gründlich vertraut, lesen Sie bitte hierzu diese Bedienungsanleitung gründlich durch, damit Sie auch alle angebotenen Möglichkeiten dieses Receivers voll ausschöpfen können. -
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Vorwort ............................2 Inhaltsangabe ..........................3 Sicherheitshinweise ........................4 Richtiger Standort ........................5 Fernbedienung ..........................6 Ansicht des Receivers ........................8 Anschluss des Receivers ......................9 1. Anschluss des Receivers an ein TV-Gerät ................9 1. Erste Inbetriebnahme ......................10 2. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. -
Seite 5: Richtiger Standort
Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 6: Fernbedienung
Fernbedienung... - Seite 7 Tasten der Fernbedienung STANDBY Zum Ein oder Ausschalten des Receivers in den Standby-Modus Schaltet den Ton stumm. Ein erneuter Druck schaltet den Ton wieder ein MUTE Zifferntaste 1 Zifferntaste zur direkten Programmeingabe Zifferntaste 2 Zifferntaste zur direkten Programmeingabe Zifferntaste 4 Zifferntaste zur direkten Programmeingabe Zifferntaste 5 Zifferntaste zur direkten Programmeingabe...
-
Seite 8: Ansicht Des Receivers

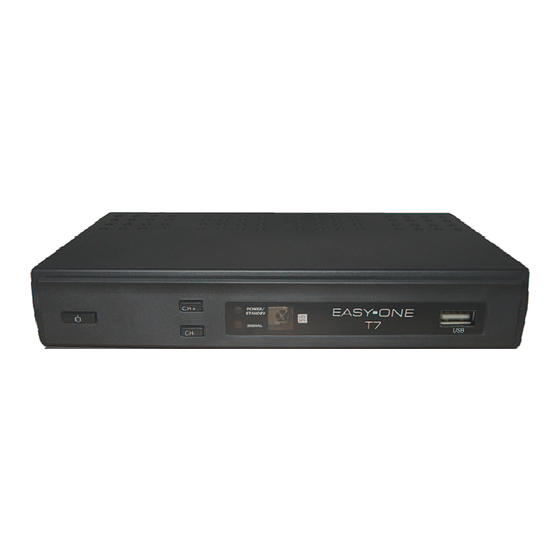

Ansicht des Receivers Vorderseite (1) Standby Taste (2) Ch- Taste (Sender zurück blättern) (3) CH+ Taste (Sender vor blättern) (4) Power Anzeige (Rot = Standby - Betrieb, Grün = Receiver eingeschalten) (5) Signal Anzeige (6) Infrarot Empfänger (7) USB Anschluss (1.1) Rückseite TV ANT IN: Zum Anschluss des Antennenkabels. -
Seite 9: Anschluss Des Receivers
Anschluss des Receivers 1. Anschluss des Receivers an ein TV-Gerät - Stecken Sie das Antennenkabel (1) in den Anschluss „TV ANT IN“ (4) - Schließen Sie ein Scart-Kabel am Anschluss „TV“ (3) Ihres Receivers an, und verbinden Sie das Scart Kabel anschliessend mit Ihrem TV-Gerät (2). - Verbinden Sie ein weiteres Scart Kabel vom Anschluss„VCR“... -
Seite 10: Erste Inbetriebnahme
1. Erste Inbetriebnahme Beim ersten Start Ihres Receivers, erscheint eine Abfrage in welcher Region/ Land Sie sich befinden und welche Menüsprache (OSD-Sprache) Sie bevorzugen. Nehmen Sie Ihre Einstellungen mit Hilfe der ◄/►/▼ und ▲-Tasten an Ihrer Fernbedienung vor. Wenn Sie den Menüpunkt „Suche“ ausgewählt haben, und anschließend die OK Taste drücken, startet der Receiver automatisch einen Programmsuchlauf. -
Seite 11: Bedienen Des Receivers
2. Bedienen des Receivers In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, VOL►, VOL◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste oder der MENU-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. -
Seite 12: Kanal Nummer
2.5 Kanal Nummer Im TV oder Radio Modus kann mit den Zifferntasten und anschließender Bestätigung mit der „OK“-Taste, ein Kanal direkt angewählt werden. 2.6 Mute (Stummschaltung) Durch drücken der “Mute” Taste kann der Ton abgeschalten werden. Durch erneutes drücken der “Mute” Taste wird der Ton wieder eingeschalten. 2.7 Audio Durch drücken der „Audio”... -
Seite 13: Favor (Favoritenliste)
2.14 FAVOR (Favoritenliste) Durch Drücken der „FAVOR”-Taste öffnen sich zuvor erstellte Favoritengruppen. Das Einrichten einer Favoritengruppe wird im weiteren Verlauf dieser Bedienungsanleitung beschrieben. 2.15 Mode (Mehrfach Sender Übersicht) Mit der Taste „Mode“ können Sie eine Mehrfach-Sender-Übersicht mit mehreren Sendern aufrufen. Es werden Bilder des aktuellen und der folgenden Sender angezeigt. Ein bewegtes Bild bekommen Sie nur vom direkt ausgewählten Sender, von den anderen Sendern wird nur ein „Schnappschuss“... -
Seite 14: Menü
3. Menü Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der EXIT-Taste können Sie dieses wieder verlassen. So können Sie sich in den Menüs orientieren Oben: Menüname Mitte: Untermenü oder Menüpunkte Unten: Die dazugehörigen Funktions-Symbole werden angezeigt, sowie eine Erklärung wird angezeigt Menü-Aufbau Hauptmenü... -
Seite 15: Programm
Programm Unter diesem Menüpunkt können Sie ihre Programme organisieren, beispielsweise, verschieben, sperren, Favoriten hinzufügen, markieren. 4.1 TV-Programmliste In diesem Menüpunkt können Sie Programme zu Favoriten hinzufügen, Programme einzeln löschen, überspringen, sperren und umbenennen. Durch drücken der Zifferntaste „1“ öffnen Sie das Untermenü zur weiteren Bearbeitung eines Kanals (Kanäle editieren). -
Seite 16: Radio-Programmliste
4.2 Radio-Programmliste In diesem Menüpunkt können Sie die selben Einstellungen wie unter dem Menüpunkt „TV-Programmliste“ beschrieben vornehmen. 4.3 Alle Favoriten löschen In diesem Menüpunkt können Sie alle zuvor von Ihnen angelegten Favoritenlisten löschen. 4.4 Alle löschen In diesem Menüpunkt können Sie alle gespeicherten Sender löschen 4.5 Gruppe umbenennen In diesem Menüpunkt können Sie die Namen der Favoritenlisten selbst festlegen. -
Seite 17: Installation
5. Installation 5.1 Automatische Suche Nach Auswahl dieses Menüpunktes, sucht der Receiver automatisch nach allen Programmen, die in Ihrem Gebiet ausgestrahlt werden. Sie können zwischen dem Suchmodus „Komplett“ oder „FTA“ (der Receiver sucht nur nach Sendern welche frei empfangbar, d.h. unverschlüsselt sind) auswählen. 5.2 Sendersuchlauf Möchten Sie die Programme lieber einzeln, nach Frequenzen oder Kanälen durchsuchen, geben Sie mithilfe der ◄/►-Tasten die zu durchsuchende Frequenz oder... -
Seite 18: Region Und Zeit
6.3 Region und Zeit Anmerkung: Die Abkürzung GMT steht für „Greenwich Mean Time“ (Deutsch: mittlere Greenwich Zeit) und steht für die Zeitzone „00:00“. Die für Mitteleuropa übliche Zeiteinstellung ist „+01:00“. Land: Hier können Sie auswählen in welcher Region Sie sich befinden. GMT Zeit benutzen: Hier können Sie festlegen ob die Einstellung Ihrer Zeitzone sich an dem von Ihnen angegebenen Land automatisch errechnet („Nach Region“), oder ob Sie die Zeit manuell... - Seite 19 ausschalten soll. Zur Auswahl stehen 10, 30, 60, 90 oder 120 Minuten.
-
Seite 20: Osd Einstellung
6.5 OSD - Einstellung Untertitelanzeige: Hier können Sie auswählen ob die Untertitel automatisch über das Signal des Programmanbieters, oder über den Teletext des Programmanbieters angezeigt werden soll. OSD Transparenz: Hier können Sie die Transparenz des Menüs zwischen 0%-50% auswählen. 6.6 Jugendschutz dieses Menü... -
Seite 21: Werkzeuge
7. Werkzeuge 7.1 Receiver Information Hier können Sie Informationen zur Soft- und Hardware Ihres Receivers entnehmen. 7.2 Spiel Hier können Sie zwischen den Spielen Tetris, Schlange und Othello auswählen. 7.3 Werkseinstellungen laden In diesem Menü, setzen Sie Ihren Receiver auf die Werkseinstellung zurück. ACHTUNG: Alle von Ihnen vorgenommenen Änderungen und Kanallisten werden bei diesem Vorgang gelöscht. -
Seite 22: Dateien Vom Usb Stick Abspielen
8. Dateien vom USB Stick abspielen Ihr Receiver bietet Ihnen die Möglichkeit, Media Daten von einem USB Stick einzulesen. Folgende Formate werden momentan von Ihrem Receiver unterstützt: Audio Formate: Bild Formate: JPEG/BMP Um die sich auf dem USB-Stick befindlichen Dateien abzuspielen, verbinden Sie bitte Ihren USB Stick mit dem Receiver, an der dafür vorgesehenen Anschlussbuchse an der Vorderseite. -
Seite 23: Fehlfunktionen Beseitigen
9. Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. keine LED leuchtet Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen Rote LED leuchtet Der Receiver ist im Standby-Betrieb. Drücken Sie die POWER-Taste an der Fernbedienung. -
Seite 24: Technische Daten
10. Technische Daten: VIDEO Decoding MPEG2 & MPEG1 compatible Bit rate Max 15Mbps Output NTSC / PAL Aspect ratio 4:3 / 16:9, Auto Active pixel 720 X 480 (NTSC): 720 X 576 (PAL) Output connector TV Scartt MPEG2/MPEG1 layer Ⅰ& Ⅱ AUDIO Decoding Mode... - Seite 25 Sehr geehrter Kunde! Wir bieten Ihnen mit unserer telefonischen HOT-LINE eine professionelle Hilfe an. Hier geben Ihnen Experten schnellen Rat und Tipps zur Lokalisierung einer möglichen Fehlerursache. Sollte sich im Gespräch herausstellen, dass es sich tatsächlich um ein defektes Gerät handelt, so werden Sie gebeten das Gerät mit einer genauen Fehlerbeschreibung Reparatur einzusenden.
