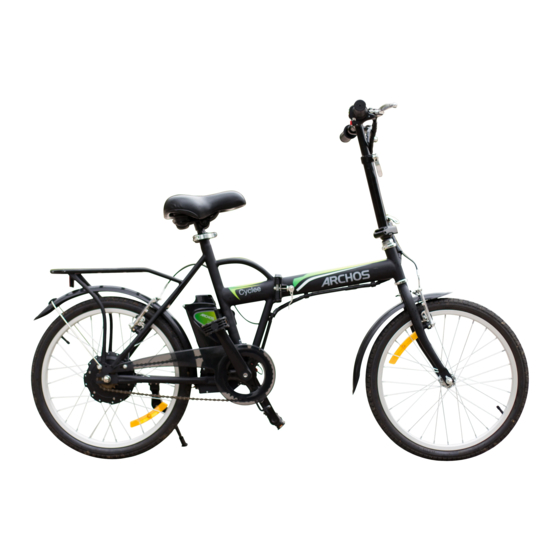

Archos Cyclee Schnellstartanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Archos Cyclee
- Seite 1 Quick Start Guide...
- Seite 22 Wichtige Hinweise -Bei der Nutzung sind die nationalen gesetzlichen Vorschriften und Verkehrsregeln des jeweiligen Landes zu beachten (in Deutschland StVO & StVZO). Verantwortlich für die gesetzes- und regelkonforme Nutzung gemäß der anzuwendenden Bestimmungen des Einsatzgebietes ist der Fahrer des E-Bikes. -Die maximale Traglast (120 kg max.) des E-Bikes muss eingehalten werden.
- Seite 23 3. Die Montage 4. Aufbauanleitung: 1 (Klappmechanismus) – 2(Lenkstange) – 3(Pedale) – 4(Sattel) – 5(Akku) a. Zusammenklappen des Rahmens A. Rahmen zusammenklappen B. Mit Klappverschluss arretieren, wie in Abbildung A C. Sicherungshebel einrasten, wie in Abbildung B A. Klappverschluss B. Sicherungshebel...
- Seite 24 b. Zusammenklappen des Lenkers/Lenkstange A. Lenker/Lenkstange zusammenklappen, wie in Abbildung A B. Mit Klappverschluss arretieren, wie in Abbildung B C. Sicherungshebel einrasten, wie Abbildung C Achtung: Stellen Sie sicher, dass die schwarzen Kabel nicht verdreht sind oder sich um Lenker/Lenkstange wickeln c.
- Seite 25 d. Montage des Sattels Lösen Sie den Schnellspanner, bringen Sie den Sattel in die passende Position und befestigen Sie den Sattel anschließend, wie in Abbildung A gezeigt. Der Neigungswinkel des Sattels lässt sich mit der Stell- Mutter einstellen (Abb. B). A) Schnellspanner B) Stell-Mutter e.
- Seite 26 5. Betrieb a. Vorder- und Hinterrad-Bremsen Zur vollständigen Entfaltung der Bremskraft ist die korrekte Einstellung der Bremsen erforderlich. Dies erläutern die nachfolgenden Abbildungen: Verstellmutter für die Hinterradbremse Allen key = Inbus Spring tension = Spannfeder Adjustment screw = Verstellschraube b. Montage des Akkus Schnellspanner im Uhrzeigersinn drehen Akku leicht drehen und herausnehmen Mit leichtem Druck in die richtige Position bringen...
- Seite 27 rote Taste am Akku 3-5 Sekunden gedrückt halten bis ein rotes LED-Licht aufleuchtet. Gleiches gilt für das Abschalten dieser Funktion. Spätestens alle zwei Monate muss der Akku vollständig aufgeladen werden. d. Schalter Power Indicator Switch Power Indicator = Ladestatus “Full” Akku vollständig geladen; “Half” Akku zu 50% entladen “Empty”...
-
Seite 28: Fehlerbehebung
-Prüfen Sie die ordnungsgemäße Funktion der Bremsen! 7. Instandhaltung & Pflege -Verwenden Sie zur Reinigung des ARCHOS Cyclee ein feuchtes Tuch. Waschen Sie es nicht mit dem Gartenschlauch/einem Hochdruckreiniger -Bitte ölen Sie die Kette von Zeit zu Zeit. Verwenden Sie hierfür ausschließlich handelsübliches Öl für Fahrradketten. - Seite 29 Motor funktioniert Akku-Lebensdauer Akku wechseln nicht überschritten Akku-Befestigung defekt Erneuern der Akkubefestigung Motor läuft sehr Lenker/Lenkstange nicht Erneut verbinden schnell und lässt sich korrekt mit der Steuerung nach Einschalten verbunden steuern. Innere Komponenten der Steuerung auswechseln Steuerung sind defekt Anschlusspunkte des Akkus Anschlusspunkte anpassen od.
- Seite 30 Bitte bewahren Sie den Kaufbeleg auf, Sie benötigen diesen Nachweis für eventuelle Garantie-Leistungen Garantie-Laufzeit 1. Die Garantie-Laufzeit für das ARCHOS Cyclee beträgt 12 Monate ab Kaufdatum, davon ausgeschlossen sind Akku und Verbrauchsmaterialien (Akku, Reifen) 2. Für Akku sowie Netzteil-/Ladegerät besteht eine Garantie von 6 Monaten ab Kaufdatum 3.
