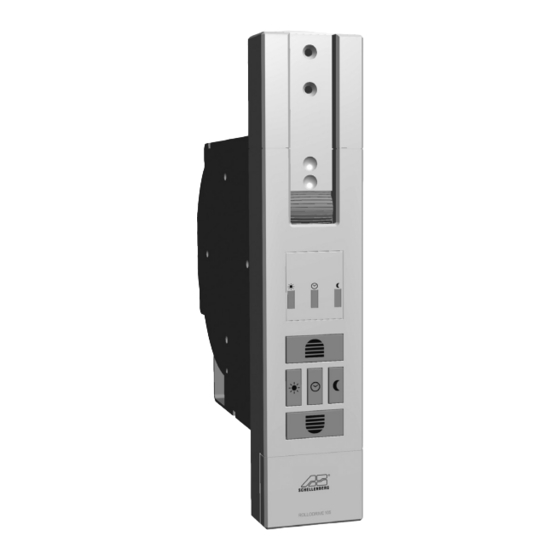

Alfred Schellenberg ROLLODRIVE 105 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Alfred Schellenberg Anleitungen
  4. Gleichstromantriebe
  5. ROLLODRIVE 105
  6. Bedienungsanleitung

Alfred Schellenberg ROLLODRIVE 105 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

ROLLODRIVE 105 STANDARD
22710
DE
DE
MA061-22710-2014-01-K5.indd 1
15.04.2014 13:50:08
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Alfred Schellenberg ROLLODRIVE 105

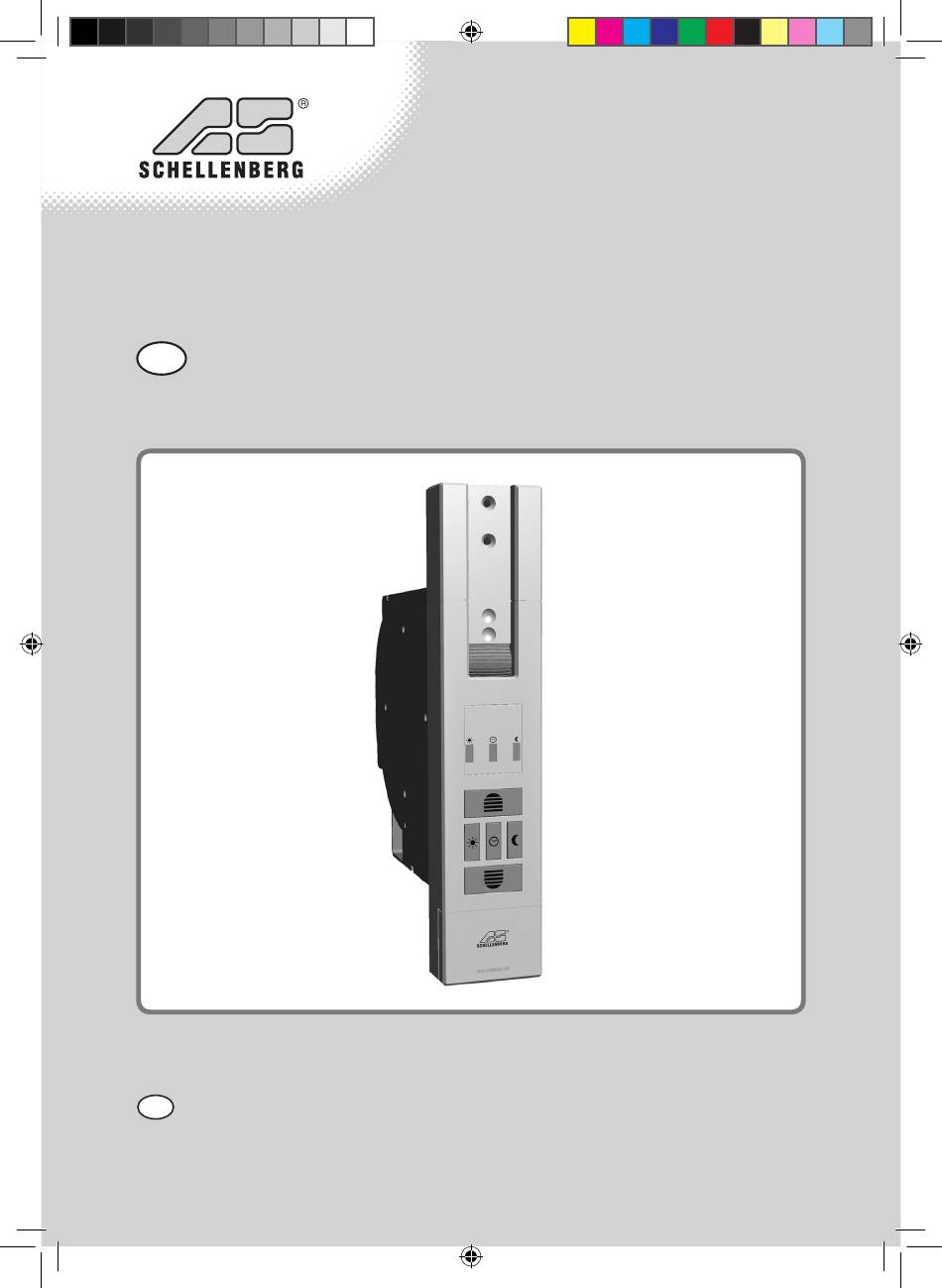

  • Seite 1 ROLLODRIVE 105 STANDARD 22710 MA061-22710-2014-01-K5.indd 1 15.04.2014 13:50:08...
  • Seite 2 MA061-22710-2014-01-K5.indd 2 15.04.2014 13:50:08...

  • Seite 3: Inhaltsverzeichnis

    Funktionsschaubild der Dämmerungsfunktion ���������������������������������������������� Automatikbetrieb: Manuell- Automatikumschaltung �������������������������������������� Werksreset ����������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2014, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�...

  • Seite 5: Ce-Erklärung Und Konformität

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 6: Technische Daten

    Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft� Dadurch vermeiden Sie unnötige Reibung und Verschleiß� TECHNISCHE DATEN Betriebsspannung Netzteil 230 V / 50 Hz Nennleistung 70 Watt Leistung Stand-by...
  • Seite 7 Hinweise: Nach einem Netzausfall bleiben die eingestellten Schaltzeiten erhalten� Sobald die Stromversorgung wieder gewährleistet ist, werden Öffnungs- und Schließ- zeiten um die Dauer des Stromausfalls versetzt und ausgeführt� Öffnungs- und Schließzeiten neu setzen� Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation� Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen�...

  • Seite 8: Abmessungen

    ABMESSUNGEN 245 mm 180 mm 215 mm 196 mm 270 mm 34 mm 59 mm MA061-22710-2014-01-K5.indd 8 15.04.2014 13:50:10...

  • Seite 9: Benötigte Werkzeuge

    1,50 m (Wird nicht benötigt!) MA061-22710-2014-01-K5.indd 9 15.04.2014 13:50:11...

  • Seite 10: Produktabbildung

    PRODUKTABBILDUNG Befestigungslöcher Entriegelungsklammer Wickelfachabdeckung Umlenkrolle Gurteinlass Getriebeentriegelung Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor MA061-22710-2014-01-K5.indd 10 15.04.2014 13:50:12...

  • Seite 11: Tastenerklärung

    TASTENERKLÄRUNG LED Sonne LED Uhr LED Mond Taste Auffahrt Rollladen fährt aufwärts oder stoppt� Taste Sonne Schaltet die Sonnen-Funktion ein oder aus� Taste Uhr Schaltet die Zeitautomatik ein oder aus� Taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus� Taste Abfahrt Rollladen fährt abwärts oder stoppt�...

  • Seite 12: A Montage

    A MONTAGE Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr! MA061-22710-2014-01-K5.indd 12 15.04.2014 13:50:13...
  • Seite 13 23 mm MA061-22710-2014-01-K5.indd 13 15.04.2014 13:50:14...
  • Seite 14 MA061-22710-2014-01-K5.indd 14 15.04.2014 13:50:15...
  • Seite 15 MA061-22710-2014-01-K5.indd 15 15.04.2014 13:50:15...
  • Seite 16 MA061-22710-2014-01-K5.indd 16 15.04.2014 13:50:16...
  • Seite 17 Die Entriegelungklammer einstecken und durchge- drückt halten� MA061-22710-2014-01-K5.indd 17 15.04.2014 13:50:17...
  • Seite 18 MA061-22710-2014-01-K5.indd 18 15.04.2014 13:50:17...
  • Seite 19 Die Entriegelungsklammer einstecken und durchge- drückt halten� MA061-22710-2014-01-K5.indd 19 15.04.2014 13:50:19...
  • Seite 20 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst� MA061-22710-2014-01-K5.indd 20 15.04.2014 13:50:20...
  • Seite 21 Die Abdeckplatte immer nach unten wegziehen und von unten aufschieben� MA061-22710-2014-01-K5.indd 21 15.04.2014 13:50:21...
  • Seite 22 MA061-22710-2014-01-K5.indd 22 15.04.2014 13:50:22...
  • Seite 23 1 – 2 x MA061-22710-2014-01-K5.indd 23 15.04.2014 13:50:24...

  • Seite 24: B Endlagen Einstellen

    B ENDLAGEN EINSTELLEN 90 % 2 sec� 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen� MA061-22710-2014-01-K5.indd 24 15.04.2014 13:50:25...
  • Seite 25 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, erneut bei Schritt 25 beginnen� MA061-22710-2014-01-K5.indd 25 15.04.2014 13:50:27...
  • Seite 26 90 % 2 sec� 100 % MA061-22710-2014-01-K5.indd 26 15.04.2014 13:50:28...
  • Seite 27 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, erneut bei Schritt 29 beginnen� MA061-22710-2014-01-K5.indd 27 15.04.2014 13:50:30...

  • Seite 28: C Endlagen Verändern/Korrigieren

    C ENDLAGEN VERÄNDERN/KORRIGIEREN Rollladen in Mittelstellung fahren und die Schritte 25–32 erneut ausführen� MA061-22710-2014-01-K5.indd 28 15.04.2014 13:50:30...

  • Seite 29: D Manuelle Bedienung

    D MANUELLE BEDIENUNG MA061-22710-2014-01-K5.indd 29 15.04.2014 13:50:30...
  • Seite 30 Zum zwischenzeitlichen Stoppen eine beliebige Taste kurz drücken! MA061-22710-2014-01-K5.indd 30 15.04.2014 13:50:31...

  • Seite 31: E Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    E AUTOMATIKBETRIEB: ÖFFNUNGS- UND SCHLIESSZEITEN EINSTELLEN Die Endlagen müssen eingestellt sein� z�B um 7 Uhr morgens Die Schritte 37 und 38 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� z�B um 22 Uhr abends MA061-22710-2014-01-K5.indd 31 15.04.2014 13:50:32...

  • Seite 32: F Hinderniserkennung

    F HINDERNISERKENNUNG Trifft der Rollladen während der Abfahrt auf ein Hindernis, schaltet der ROLLODRIVE 105 STANDARD ab� Fahren Sie den Rollladen hoch und entfernen Sie das Hindernis� MA061-22710-2014-01-K5.indd 32 15.04.2014 13:50:32...

  • Seite 33: G Blockiererkennung

    G BLOCKIERERKENNUNG Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet der ROLLODRIVE 105 STANDARD ab� Beseitigen Sie die Überlastungsursache� MA061-22710-2014-01-K5.indd 33 15.04.2014 13:50:32...

  • Seite 34: H Laufzeitbegrenzung

    H LAUFZEITBEGRENZUNG max. 4 Minuten min. 12 Minuten 60 Minuten Die volle Betriebsbereitschaft ist nach 60 Minuten wieder hergestellt� MA061-22710-2014-01-K5.indd 34 15.04.2014 13:50:35...

  • Seite 35: I Optionales Zubehör: Sonnen- Und Dämmerungssensor

    I OPTIONALES ZUBEHÖR: SONNEN- UND DÄMMERUNGSSENSOR Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar. MA061-22710-2014-01-K5.indd 35 15.04.2014 13:50:36...
  • Seite 36 min� 20 cm MA061-22710-2014-01-K5.indd 36 15.04.2014 13:50:36...

  • Seite 37: J Einstellen Des Helligkeitswertes - Sonnenfunktion

    J EINSTELLEN DES HELLIGKEITSWERTES – SONNENFUNKTION Die Sonnenautomatik wird bei der Übernahme des aktuellen Hellig- keitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� 2 sec�...

  • Seite 38: L Funktionsschaubild Der Sonnenfunktion

    L FUNKTIONSSCHAUBILD DER SONNENFUNKTION ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minunten ununterbrochen erkannt, fährt der Rollladen bis zur Position des Sensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Saugknopf ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 39: M Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    M EINSTELLEN DES DÄMMERUNGSWERTES – DÄMMERUNGSFUNKTION Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämmerungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Mond kurz auf� Hinweis: 2 sec�...

  • Seite 40: O Funktionsschaubild Der Dämmerungsfunktion

    O FUNKTIONSSCHAUBILD DER DÄMMERUNGSFUNKTION Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt herunter� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellen Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...

  • Seite 41: P Automatikbetrieb: Manuell- Automatikumschaltung

    P AUTOMATIKBETRIEB: MANUELL- AUTOMATIKUMSCHALTUNG AUTOMATIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! MANUELL 2 sec� LED Uhr blinkt nach Stromausfall und die gesetzte Öff- nungs- und Schließzeit muss neu eingestellt werden� Nach einer Umstellung der Sommer- und Winterzeit müssen die Öffnungs- und Schließ- zeiten manuell aktualisiert werden�...

  • Seite 42: Q Werksreset

    Q WERKSRESET 5 sec� Hier müssen alle 4 Tasten gleichzeitig gedrückt gehalten werden� Zur Bestätigung blinken alle LED Leuchten� Somit wurde die Werkseinstellung wieder her- gestellt und alle vorgenommenen Einstellungen gelöscht� MA061-22710-2014-01-K5.indd 42 15.04.2014 13:50:39...
  • Seite 43 MA061-22710-2014-01-K5.indd 43 15.04.2014 13:50:39...
  • Seite 44 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� Alfred Schellenberg GmbH Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
