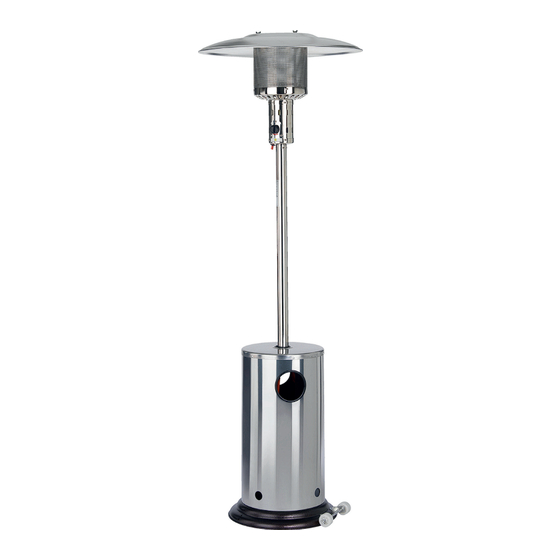

Activa Brolly Eco-Plus Montage- Und Betriebsanleitung

Terrassenheizer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus"
DE
Montage und Betriebsanleitung
Art.Nr.:13800
Terrassenheizer „Brolly Eco-Plus"
8,3 kW
0085
Bevor Sie diesenTerrassenheizer in Betrieb nehmen, lesen Sie bitte diese
Montage- und Betriebsanleitung sorgfältig durch. Sie werden schnell feststellen,
dass Aufbau und Handhabung sehr einfach ist.
Funktionsstörungen sind bei bestimmungsgemäßen Gebrauch ausgeschlossen.
Seite 1 von 12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Activa Brolly Eco-Plus

Inhaltszusammenfassung für Activa Brolly Eco-Plus

  • Seite 1 Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ Montage und Betriebsanleitung Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 8,3 kW 0085 Bevor Sie diesenTerrassenheizer in Betrieb nehmen, lesen Sie bitte diese Montage- und Betriebsanleitung sorgfältig durch. Sie werden schnell feststellen, dass Aufbau und Handhabung sehr einfach ist.

  • Seite 2: Inhaltsverzeichnis

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ Zeichenerklärung! ACHTUNG! GEFAHR! Inhalt: 1. Technische Daten 2. Funktion 3. Montage - Hinweis 4. Gewährleistung 5. Einzelteilliste / Explosionszeichnung 6. Montageschritte 7. Aufstellen des Heizgerätes 8. Anschließen der Gasflasche 9. Lagerung der Gasflasche 10. Inbetriebnahme 11. Information zum gewerblichen Gebrauch 12.

  • Seite 3: Technischedaten

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 1. TechnischeDaten: • Gasart: Flüssiggas (Propan/ Butan) • Gas-Kategorie: 3B/P • Gasflasche: Camping 11 kg (Füllgewicht) • Anschlußdruck: 50 mbar • Wärmeleistung: 8,3 kW • Verbrauch: 473 g/h • Bestimmungsländer: DE, AT • Gesamtgewicht: 14 kg •...

  • Seite 4: Funktion

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 2. Funktion: Der Gasbrenner strahlt Wärme in einem 360 Grad Umkreis ab. Die nach oben abstrahlende Wärme wird durch den Aluminium Reflektor nach unten gedrückt. Bei der Zündung beachten, daß das Schaltventil auf Minimum eingestellt ist.

  • Seite 5: Einzelteilliste / Explosionszeichnung

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 5. Einzelteilliste: Befestigungsmaterial: Für Montageschritt 1 und 2: 15x M5 x 6 mm Kreuzschrauben 15x M5 x 6 mm Hutmuttern Für Montageschritt 3: 1x Reflektor, 4-teilig 4x M6 x 15 mm Sechskantschrauben 4x M6 Muttern 1x Brenner Für Montageschritt 4:...

  • Seite 6: Montageschritte

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 6. Montageschritte: Schritt 1: Schritt 2: Schritt 3: Schritt 4: Tonne verschrauben Tonnendeckel Räder an Bodenplatte Stative an Bodenplatte an Tonne befestigen fixieren befestigen Schritt 5: Schritt 6: Schritt 7: Schritt 8: Bolzenschrauben am Brenner anschrauben.

  • Seite 7: Aufstellen Des Heizstrahlers

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 6. Montageschritte: Schritt 9: Schritt 10: Reflektor an Brenner befestigen Betriebsbereit 7. Aufstellen des Heizstrahlers: • Das Gerät ist waagrecht auf einem festen, ebenen und nicht brennbaren Untergrund, sowie windgeschützten Ort aufzustellen. • Beachten Sie einen ausreichenden Sicherheitsabstand von mindestens einem Meter zu brennbaren Materialien und einen Wandabstand von mindestens 0,25 m.

  • Seite 8: Anschluß Der Gasflasche & Dichtheitskontrolle

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 8. Anschluß der Gasflasche & Dichtheitskontrolle: Gasflasche Flaschenventil Flaschenventilgewinde mit eingelegter Dichtung Überwurfmutter (Linksgewinde!) Regler Ausgangsgewinde (Linksgewinde!) Schlauchleitung Druckregler aufdrehen zudrehen Zum Anschluss des Gerätes sind folgende Teile erforderlich: • Handelsübliche Camping-Gasflasche 10 - 15 kg Füllgewicht, z.B. graue Camping-Propangasflasche.

  • Seite 9: Lagerung Der Gasflasche

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 9. Lagerung der Gasflasche: Die Lagerung von Gasflaschen ist nicht zulässig in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren unmittlebarer Nähe. Die Ventile müssen mit Ventilschutzkappen und Verschlußmuttern versehen sein.

  • Seite 10: Reinigung Und Wartung

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 12. Reinigung &Wartung: DerTerrassenheiz-Strahler ist pflegeleicht und im Prinzip wartungsfrei, doch sollte das Gehäuse nach dem Benutzen mit Spülmittel und Schwamm gelegentlich gesäubert werden. Reinigung und Wartung der gasführenden Teile sollten von einem Fachmann ausgeführt werden.

  • Seite 11: Betriebsstörungen

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ 14. Betriebsstörungen: Sollte es trotz der Verwendung von Qualitätsmaterialien sowie vom Deutschen Verein des Gas- und Wasserfaches e.V. anerkannter Einzelteile doch einmal zu einer Funktionsstörung kommen, so beachten Sie bitte folgenden Grundsatz: Führen Sie keine Arbeiten an den gastechnischenTeilen selbst aus, sondern überlassen Sie diese einem Fachmann.

  • Seite 12: Service-Hotline

    Art.Nr.:13800 Terrassenheizer „Brolly Eco-Plus“ ACTIVA-Grillküche GmbH Wilhelmstraße 10 95100 Selb / Germany Service hotline: Tel: (0)9287 95 60-970 Fax: (0)9287 95 60-971 E-mail: info@activa-vertrieb.de Montag – Freitag von 9 bis 17 Uhr Seite 12 von 12...
