Kapitel 3: Verwendung als Multimedia-Player
3.1 Anschluss an externes AV-Gerät
3.1.1 Anschließen des Videokabels
Der Player unterstützt 3 Typen von Videoausgängen; "Composite, S-Video und
Component". Benutzen Sie den Videoanschluss, den Ihr Fernsehgerät unter-
stützt. Normalerweise haben Fernsehgeräte einen Composite-Videoanschluss;
ein Composite Videokabel wird mit dem Player mitgeliefert.
Wenn Sie nach dem Anschließen des Videokabels keinen norma-
len Bildschirm sehen, prüfen Sie bitte folgendes:
1. "TV "– Auf Videoeingangs-Modus einstellen: Schalten Sie den
Fernseher ein und schalten Sie den Videoeingang auf den
angeschlossenen Eingang. Siehe Handbuch des Fernsehgeräts.
2. "Player" – Auf Videoausgangs-Modus einstellen: [VIDEO]-
Taste wiederholt drücken. Mit jedem Druck auf die Taste
[VIDEO] wird das Video-Ausgangssignal umgeschaltet.

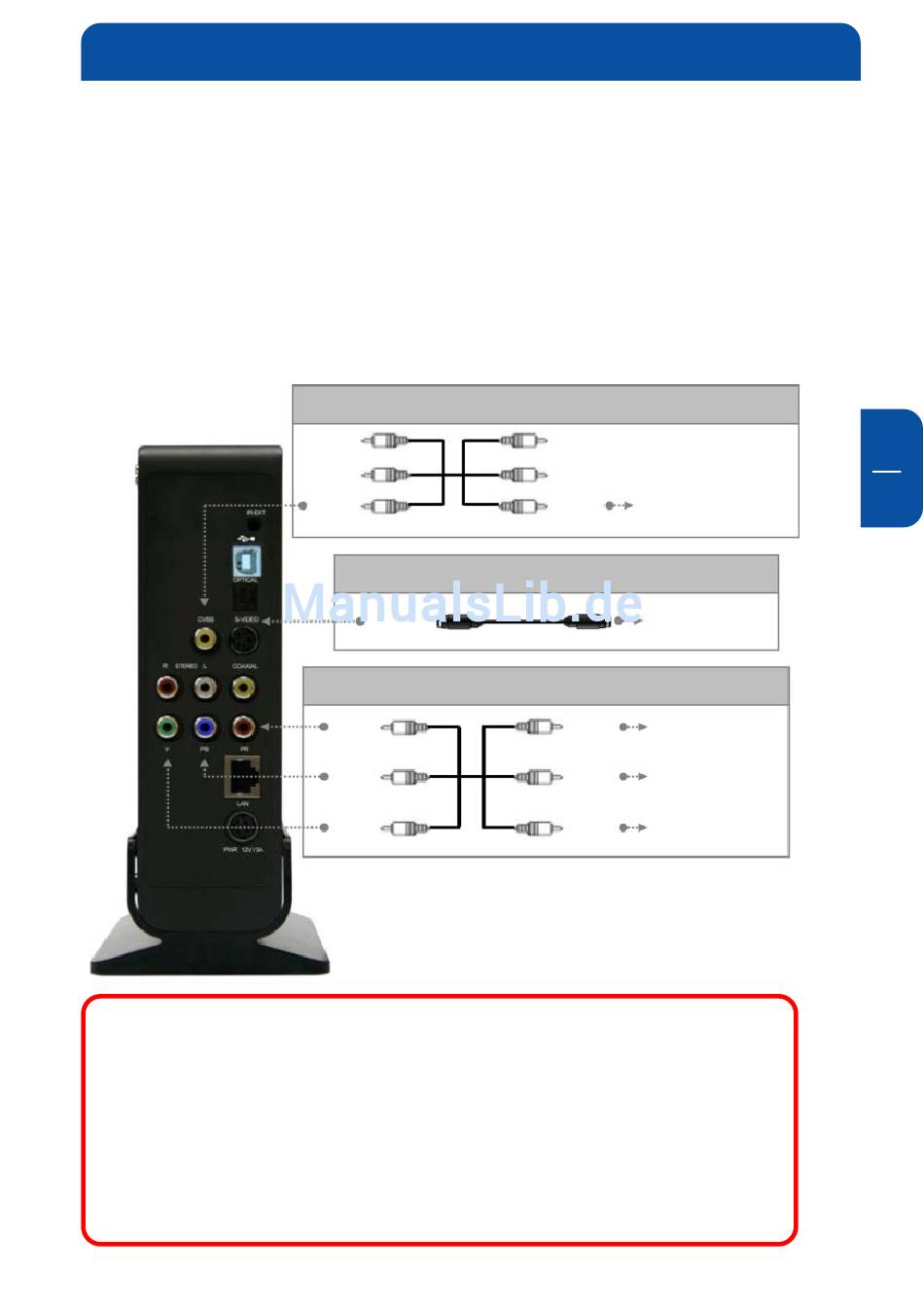

Verwendung als Multimedia-Player
1. Composite: Gelbes RCA-Kabel. (Im Lieferumfang)
Gelb
(CVBS)
2. S-Video: Schwarzes Rundkabel (nicht im Lieferumfang)
S-VIDEO
3. Component: Y, Pb, Pr Component-Kabel (nicht im Lieferum-
fang)
Rot
(Pr)
Blau
(Pb)
Grün
(Y)
Gelb
Anschluss an die Composite
(CVBS)
(CVBS) Buchse des
Fernsehgeräts
Anschluss an S-Video-
Buchse des Fernsehgeräts
Rot
An Pr-Buchse des
(Pr)
Fernsehgeräts
anschließen
Blau
An Pb-Buchse des
(Pb)
Fernsehgeräts
anschließen
Grün
An Y-Buchse des
(Y)
Fernsehgeräts anschließen
D
3
49
