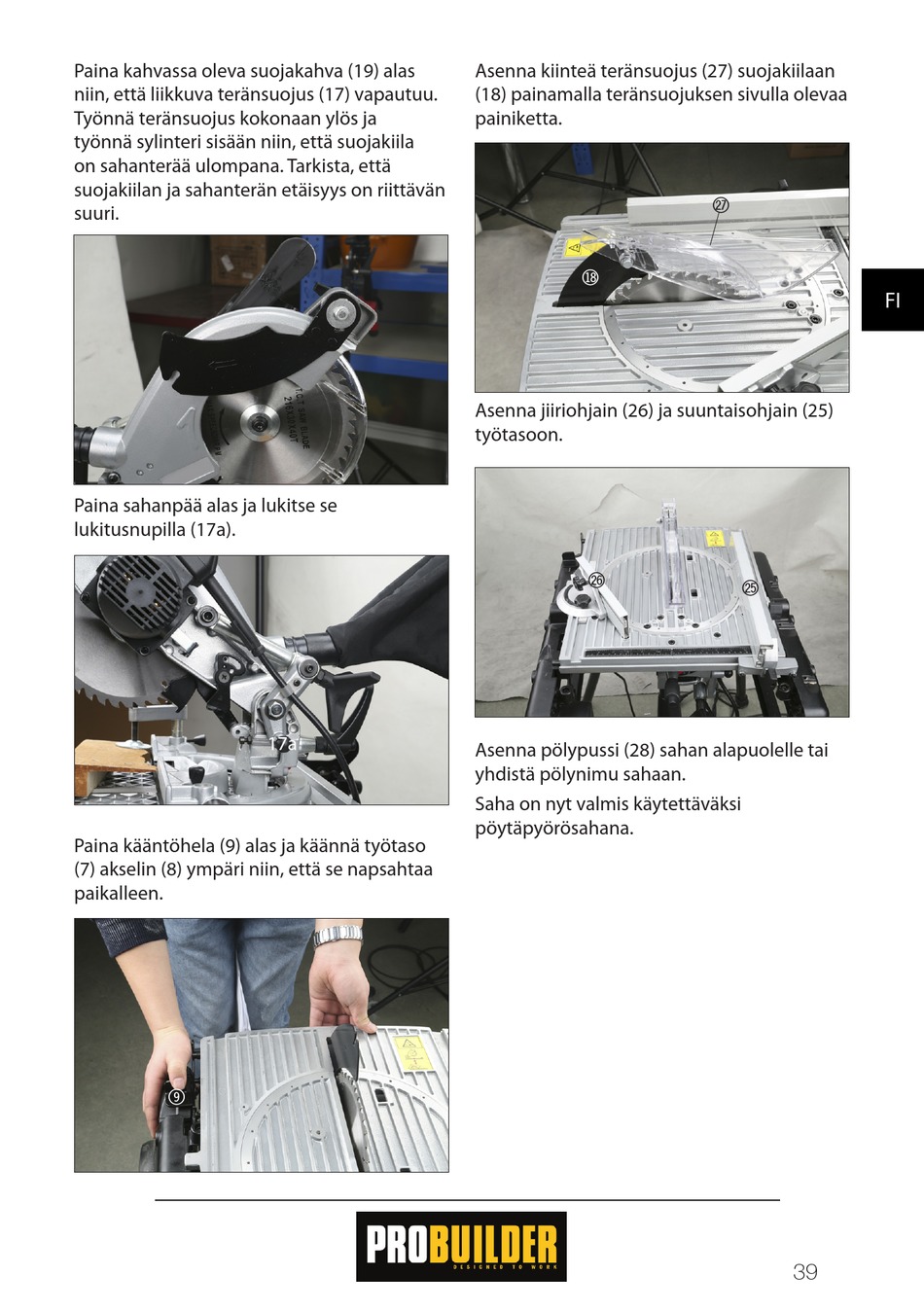

Paina kahvassa oleva suojakahva (19) alas
niin, että liikkuva teränsuojus (17) vapautuu.
Työnnä teränsuojus kokonaan ylös ja
työnnä sylinteri sisään niin, että suojakiila
on sahanterää ulompana. Tarkista, että
suojakiilan ja sahanterän etäisyys on riittävän
suuri.
Paina sahanpää alas ja lukitse se
lukitusnupilla (17a).
Paina kääntöhela (9) alas ja käännä työtaso
(7) akselin (8) ympäri niin, että se napsahtaa
paikalleen.
9
17a
Asenna kiinteä teränsuojus (27) suojakiilaan
(18) painamalla teränsuojuksen sivulla olevaa
painiketta.
bt
Asenna jiiriohjain (26) ja suuntaisohjain (25)
työtasoon.
cr
Asenna pölypussi (28) sahan alapuolelle tai
yhdistä pölynimu sahaan.
Saha on nyt valmis käytettäväksi
pöytäpyörösahana.
