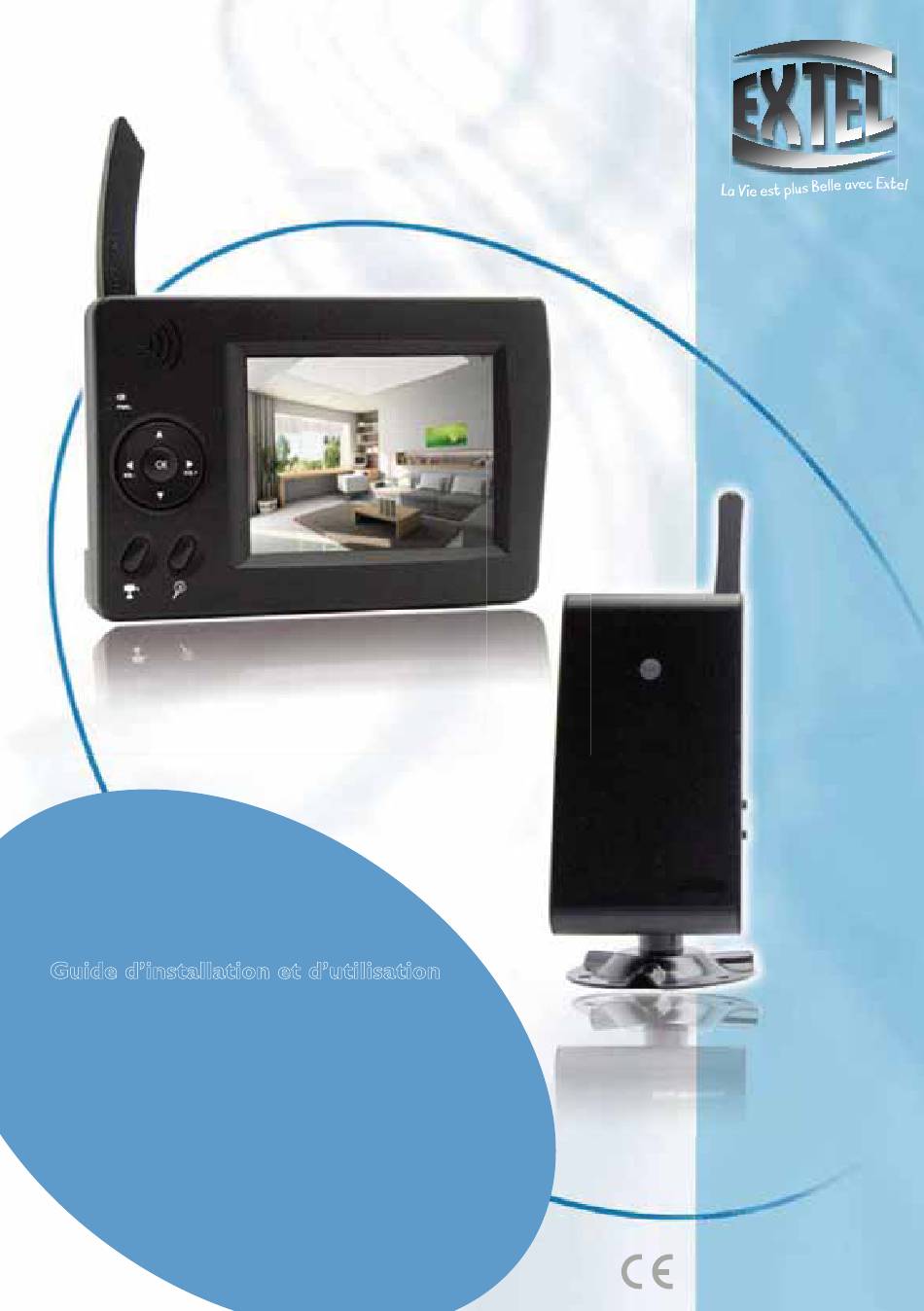

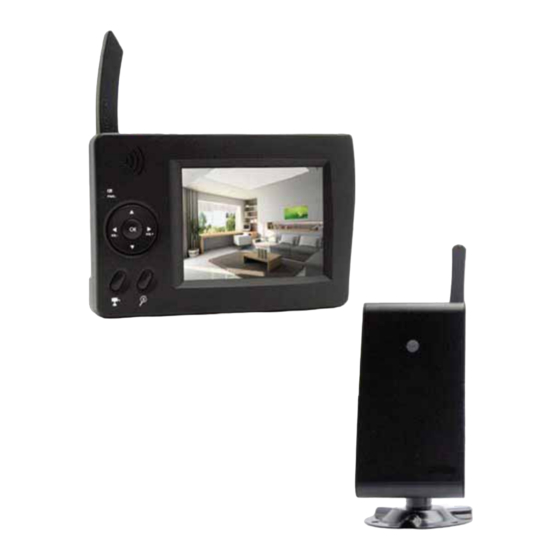

- Seite 1 WESV 82400 Ed. 06 - 09 V Ed. 06 - 0 Type : DW – 803S Type : D DW – 803R Guide d’installation et d’utilisation Manuale d’installazi one e uso Instrucciones de uso e instalación Guia de instalação e de utilização...
- Seite 146 SICHERHEITSEMPFEHLUNGEN ANZEIGE AUF ANDEREN ......s.25 FCC/CE WARNUNG PERIPHÄRIE-GERÄTEN ........s.12 (TV ODER PC) a. Anschluss des Monitors aus dem Bausatz mit einem TV b. Anschluss des Monitors aus dem Bausatz mit einem PC CFI EXTEL WESV 82400 - 06/2009 - V1...
-
Seite 147: Sicherheitsempfehlungen
Auch wenn es sich um digitale Kameras handelt, können diese auf Interferenzen von kabellosen Telefonen, Mikrowellen und anderen kabellosen Geräten von 2,4 GHz reagieren (z.B. WiFi). Halten während der Installation des Systems einen Abstand von mehr als 3 m von Vorrichtungen ein. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 148: Zusammensetzung Des Bausatzes
- Bandbreite der Kette: 2MHz b. Monitor (SVMN 82400) - Bildschirm: 10 cm diagonal - Versorgung des Monitors: 5V DC - Verbrauch: 1.000 mA - Kanäle: 4 - Maße: 133 x 86 x 27 (mm) CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 149: Kamera (Svcm 82401)
3. Anzeige für die verbundene Kamera 4. Kontrollleuchte für Aktivierung 5. Mikrofon 6. Linse 7. Ein/Aus Knopf 8. Knopf um die Kameras zu verbinden (LINK) 9. Strecker für den Adapter 10. Kameraträger. 11. Adapter Mini-Jack Stecker 5VDC CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 150: Kamerainstallation
Die mit dem Bausatz gelieferte Kamera ist schon angeschlossen, jede weitere Kamera muss auch mit dem kompatiblen Monitor «verbunden» werden. Wenn dies nicht der Fall ist, sehen sie bitte im Kapitel 6-c «Eine Kamera mit dem Empfänger verbinden» nach. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 151: Installation Des Monitors
9. Neigungsstütze für Monitor 10. Reset 11. Ein Aus Schalter 12. USB Anschluss. 13. Audio/Video Ausgang auf Jack. 14. Eingang Stromversorgung 5VDC. 15. Adapter 5 VDC. 16. Audio/Video Kabel. 17. USB Kabel CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 152: Funktion Und Verwendung Des Bausatzes
Sie haben 60 Sekunden, um eine Kamera zu verbinden, dafür den Knopf «Link» auf der Ka- meraseite eindrücken. Nur ein einziger Kanal pro Kamera kann auf dem Monitor aktiviert werden. Bei mehreren Kameras müssen sie 1 Kanal für jede Kamera auswählen. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 153: Anzeige Der Kamera Oder Kameras
«SCAN TIME» mit den Tasten und die Zeit für CAM2 CAM3 den Bilddurchlauf auswählen (5, 10, 15, 20 Sek.) CAM4 Pair CAM 1 2 3 4 Systern Setup oder die Anzeige im QUAD Modus. Factory Reset CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 154: Bildschirmeinstellung
Menü TV out zu gelangen: Das Videoformat ändern. Parameter des Videoformats mit den Tasten t und u entsprechend dem von dem angeschlossenen Gerät akzeptierten Format auf dem A/V Ausgang Nr. 11 des Monitors. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 155: Zoom-Funktion
Signals. Siehe Tabelle unten: Signalniveau Anzeige Durchlauf VGA FPS QVGA FPS Sehr gut 1062~1280Kbps 5~10Fps 15~30Fps 725~1062Kbps 3~5Fps 12~20Fps Mittel 543~725Kbps 2~4Fps 8~15Fps Niedrig 250~543Kbps 0~1Fps 0~4Fps Nicht vorhanden 0~250Kbps 0Fps 0Fps CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 156: Anzeige Auf Anderen
Monitors aus dem Bausatz mit einem PC Sie müssen unbedingt die mitgelieferte Software auf ihrem PC ACHTUNG installieren bevor der Monitor angeschlossen wird . Für diese Art von Anschluss kein USB Kabel verwenden. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 157: Verwendung Des Bausatzes Mit Einem Pc
Die Sprache ihrer Wahl ankreuzen bestätigen » und mit bestätigen Folgen sie den Anweisungen « » Klicken sie auf «Weiter» um weiter zu gehen Klicken sie auf «durchlaufen», um das Dossier zu ändern CFI EXTEL WESV 82400 - 06/2009 - V1... - Seite 158 USB Port auf dem PC. Gleich nach dem Anschluss erscheint eine Nachricht die besagt, dass das Material unten links auf dem Monitor betriebsbereit ist. Doppelter Klick auf das Icon auf ihrem Büro. CFI EXTEL WESV 82400 - 06/2009 - V1...
- Seite 159 1. Indikator für Kameraanschluss und Ton 2. Sicherheitseinstellungen 3. Videoempfang 4. Fotoaufnahme 5. Liste der Vorfälle 6. Konfiguration der Anzeige 7. Übrigens? Software Version - Blockschrift - Lizenz einspeichern 8. Zoom /Direktionskontrollfeld CFI EXTEL WESV 82400 - 06/2009 - V1...
-
Seite 160: I - Indikator Für Kameraanschluss Und Ton
Einstellung von 0 bis 100 Einstellung für die Alarmdauer Nur Alarmeinstellung oder Alarm und Aufzeichnung: Bei jeder Bewegung wird eine Aufzeich- nung in dem vom Verwender parametrier- ten Dossier ausgelöst. Datenspeicherung der Einstellungen Kapitel Kapitel Kapitel CFI EXTEL WESV 82400 - 06/2009 - V1... - Seite 161 Es besteht die Möglichkeit ihr Speicherdossier zu ändern. Parameter für den Speicherzeitraum eines Daten- blatts. Beispiel: 7 Tage oder weniger. Nach Bestätigung werden die Dateien aufbewahrt. Dieses Icon anklicken, um die Einstellungen abzuspei- chern. CFI EXTEL WESV 82400 - 06/2009 - V1...
-
Seite 162: Videoaufnahme
3. Löscht die neuesten bis zum ältesten Foto 4. Speichert alle im Rechteck angegebenen Fotos in einem Verzeichnis ihrer Wahl 5. Löscht alle im Rechteck angegebenen Fotos 6. Druckt ein Foto, das im Rechteck hervorge- hoben ist CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 163: Liste Der Ereignisse
Kontrollpanel: -Verlagsamung des Videos im Abs- pielmodus bis zu /16 -Abspielen des Videos eingespei- chert -Schnelllauf des Videos im Abspiel- modus bis zu x 10 -Stoppen des Videos während des Abspielmodus CFI EXTEL WESV 82400 - 06/2009 - V1... - Seite 164 Für jede Ereignisfunktion ist das abgespeicherte Dossier unterschiedlich. Das Programm schreibt in das ausgewählte Speicherdossier jede unterschiedliche Gruppe ein, je nach Fu- nktion. Dossier für Alarm mit programmierter Auffindung Dossier für programmierte Videoaufnahme Dossier vom Verwender kontrolliertem Videoclip CFI EXTEL WESV 82400 - 06/2009 - V1...
-
Seite 165: Konfiguration Der Anzeige
Kameraname: Zeigt den Kameranamen an oder verdeckt diesen Ermöglicht den Kameras Namen zuzutei- Wichtig: Dieses Icon anklicken, um abzuspeichern c. Sprachen Wählt die für die Software verwendete Sprache aus. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 166: Übrigens? Softwareversion
1-Zeigt die Softwareversion an 2-Zeigt die Aktivierung der Software an (Lizenzeinspeicherung) 3-Überprüft die Aktualisierung der Software über Internet (nicht verwendet) VIII - ZOOM / DIREKTIONSKONTROLLPANEL Normale Anzeige Zommodus aktiv (die Pfeile werden gültig) CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 167: Wartung
Lesen sie im Kapitel 6 d satzkameras anzuzeigen dem Monitor bestätigt nach Der Handsender funktio- niert nicht den transparenten Schutz auf der Batterie entfernen Bei Bedarf steht ihnen unsere technische Website zur Verfügung www.cfi-extel.com CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 168: Sicherheitsempfehlungen
- Bei der Installation dieses Produkts bitte darauf achten, dass die Stromkabel nicht beschädigt werden können. - Sie sollten niemals selbst ein beschädigtes Stromkabel ersetzen! In diesem Fall dieses entfernen und Rat bei einer erfahrenen Person suchen. CFI EXTEL WESV 82400 - 06/2009 - V1... -
Seite 169: Fcc/Ce Warnung
Maßen Regeln und Bestimmungen. Deswegen ist die Stärke des Senders begrenzt. Ein Empfänger kann nicht mehr als einem Signal zur Zeit antworten und deswegen von nahen Funksignalen in seinen Funktionsfrequenzen gestört werden. CFI EXTEL WESV 82400 - 06/2009 - V1... - Seite 175 Garantie : 1 an, dans nos ateliers. Garanzia:1 anni, in officina Garantía : 1 año, en nuestros talleres Garantia : 1 ano, nas nossas oficinas Garantie : 1 jaar, in onze werkplaats Warranty : 1 year, in our after-sales service 1 Jahr Garantie, Reparatur imHerstellerwerk - Ne jetez pas les piles et les appareils hors d’usage avec les ordures ménagères.
- Seite 176 This product is complying with the R&TTE directive . It can be used in all EEC countries . Dieses Produkt entspricht der Richtlinie R&TTE. Es kann in jeden EU-Länder n benutzt sein. w w w. cf i- extel.c om • France : Hotline : 0 892 350 069 (0,337 ttc/min) •...
