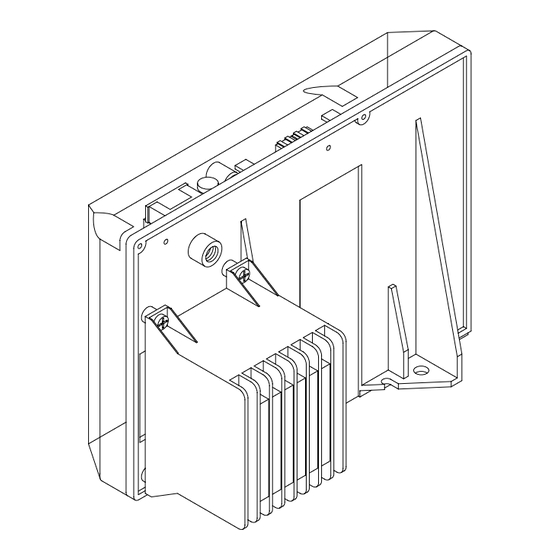

Beninca RI.624 Betriebsanleitung
Mikrocontroller-steuerung
Verfügbare Sprachen
Verfügbare Sprachen
L8542711
Rev. 09/03/00
Libro istruzioni
Operating instructions
Betriebsanleitung
Livret d'instructions
Libro de instrucciones
CENTRALINA A MICROPROCESSORE PER
CONTROL UNIT WITH MICROCONTROLLER FOR
MIKROCONTROLLER-STEUERUNG FÜR
CENTRALE A MICROCONTRÔLEUR POUR
CENTRALITA A MICROPROCESADOR POR
RI.624
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
Verwandte Anleitungen für Beninca RI.624
Inhaltszusammenfassung für Beninca RI.624

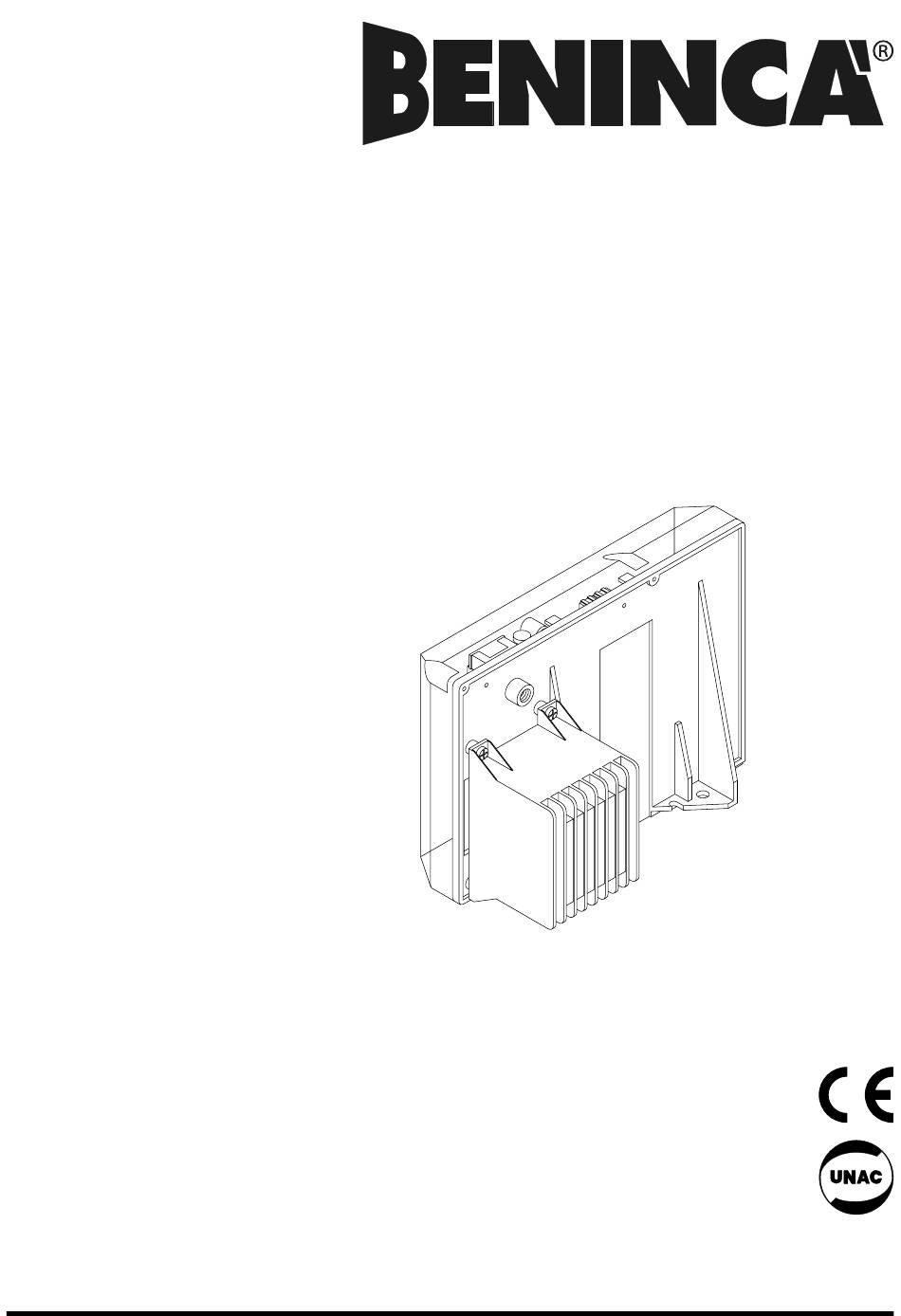

- Seite 1 L8542711 Rev. 09/03/00 CENTRALINA A MICROPROCESSORE PER CONTROL UNIT WITH MICROCONTROLLER FOR MIKROCONTROLLER-STEUERUNG FÜR CENTRALE A MICROCONTRÔLEUR POUR CENTRALITA A MICROPROCESADOR POR RI.624 Libro istruzioni Operating instructions Betriebsanleitung Livret d’instructions UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE, Libro de instrucciones...
- Seite 2 We hereby declare that our product Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto RI.624 è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions: folgenden einschlagigen Bestimmungen entspricht:...
- Seite 3 STR4 VDR2 B.E. R63 R41 VDR3 C7 U6 PROG STR3 SUP1 D14 STR1 +24V R36 C15 FUSE R51 R53 C4 C3 D78 D79 RIC1 C48 D67 C47 D64 C43 D61 C42 D60 C41 D59 C50 D72 C40 D58 R26 R21 FCA FTC LAMP 24V SCA - 24V DC +...
- Seite 14 MIKROKONTROLLER-STEUERUNG FÜR ”RI.624” Die Zentrale mit Microcontroller “Ri.624” kann zur Steuerung von 24Vdc Motoren mit einer Leistung von max. 160W eingesetzt werden. Eingänge/Ausgänge Gem. Endschalter= Gemeinsame Klemme für die Eingänge FCA und FCC (siehe “Installation der Zentrale”) (2,3) Ausgang +V= Gemeinsame Klemme für alle Eingänge.
- Seite 15 Dip-Schalter Funktionen DSW1 Betriebsmodus für den Eingang “P.P” (Schrittschaltung). OFF: Reihenfolge Öffnen/STOP/Schließen/STOP ON: Reihenfolge Schließen/Öffnen DSW2 Funktion“Automatisch Schließen“ OFF: Deaktiviert ON: Aktiviert Aus Gründen der Sicherheit ist die Funktion “Automatikverschluss” nach einem Befehl an die Eingänge für “STOP”, oder wenn der Drehzahlsensor ein Hindernis erfasst, immer deaktiviert.
- Seite 16 Menü 1 Die 4 Funktionen werden gleichzeitig programmiert; wenn eine Programmierung verändert werden soll, müssen alle 8 Dip-Switches korrekt positio- niert werden, bevor die Programmiertaste gedrückt wird. Dip-switch1= Off Dip-switch2= On Dip-switch3= On Dip-switch4= On Dip-switch5= Blinken während der Wartezeit für Automatikverschluss: Off: Blinkleuchte aus (def.).
- Seite 17 Fortsetzung ... “Fußgängerdurchgang” Öffnen. Dsw1 Dsw2 Dsw3 Dsw4 Dsw5 Dsw6 Dsw7 Dsw8 Öffnen (cm) 95 (def.) Empfindlichkeit gegen Geschwindigkeitsvariationen. Dsw1 Dsw2 Dsw3 Dsw4 Dsw5 Dsw6 Dsw7 Dsw8 Variation % Deaktiviert 5% (sehr empfindlich) 10% (def.) 20% (wenig empfindlich) Lichtweite Öffnen. Dsw1 Dsw2 Dsw3...
- Seite 18 Fortsetzung ... Geschwindigkeit der Hubeinstellung. Dsw1 Dsw2 Dsw3 Dsw4 Dsw5 Dsw6 Dsw7 Dsw8 Geschwindigkeit Min. (def.) Max. Einstellung des Hubs. Die Einstellung des Hubs erfolgt normalerweise beim Einschalten der Zentrale. Diese Funktion kann verwendet werden, wenn der Hub verändert werden soll, ohne die Zentrale aus- und wieder einschalten zu müssen. Dsw1 Dsw2 Dsw3...
