Inhaltszusammenfassung für TiSUN MULTIPLEX Advanced

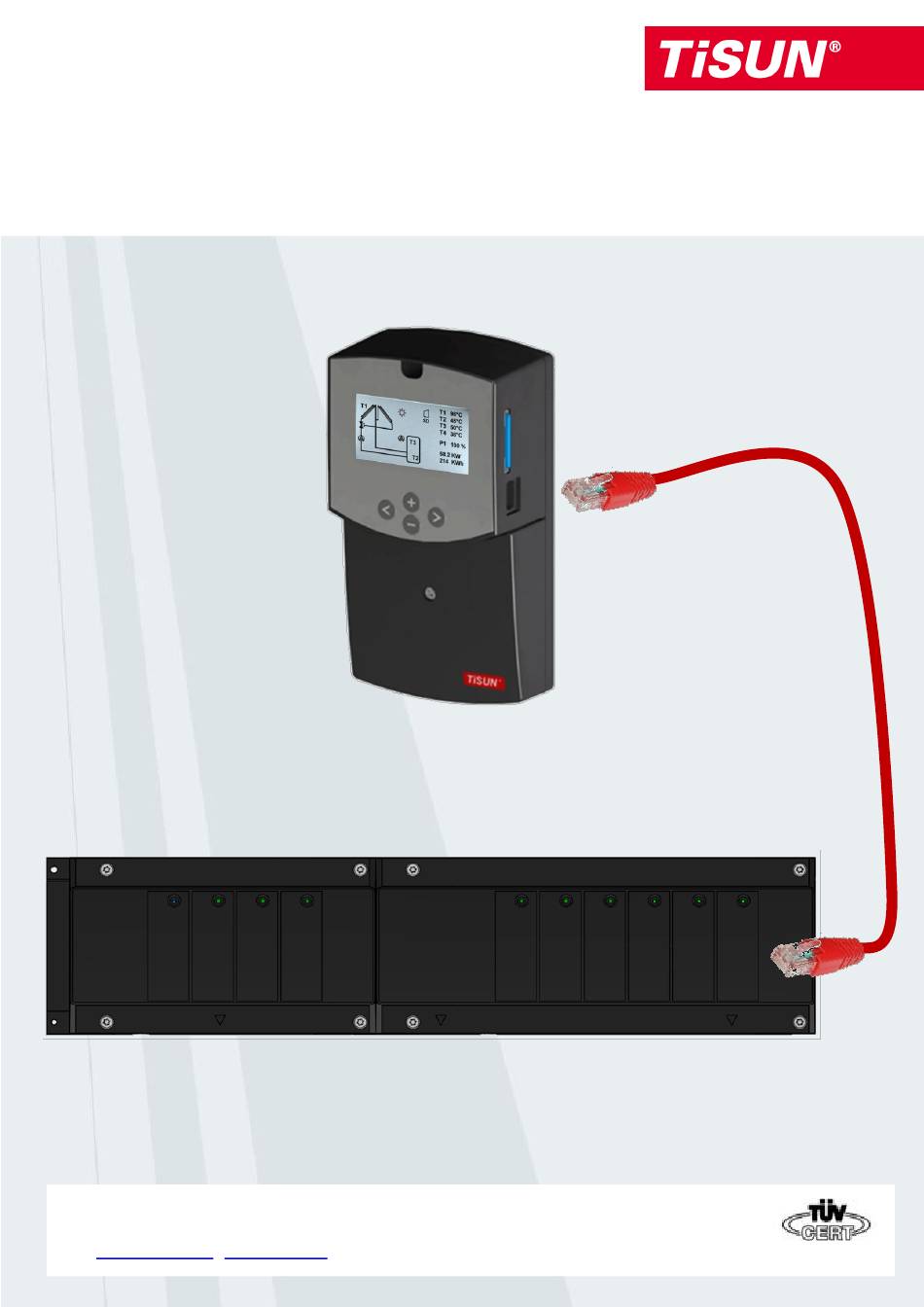

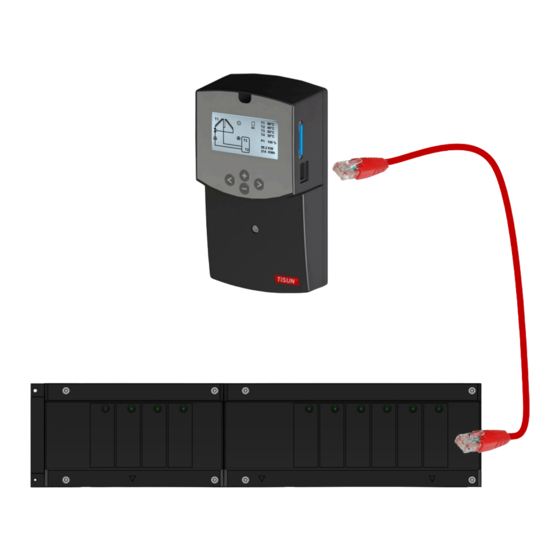

  • Seite 1 MULTIPLEX Advanced TiSUN GmbH | Stockach 100 | A-6306 Söll | Tel.: +43 (0) 53 33 / 201 - 0 | Fax: +43 (0) 53 33 / 201 – 100 E-Mail: office@tisun.com www.tisun.com | FN 52724 k Landesgericht Innsbruck | UID-Nr.:ATU32041304 EN ISO 9001 :2000 Zertificat Nr.
  • Seite 34: Anwendungsbereich

    MULTIPLEX ADVANCED – Erweiterungsmodul Installations- und Betriebshandbuch ACHTUNG! Die installierende Person sollte vor Inbetriebnahme des Geräts diese Installations- und Bedienungsanleitung sorgfältig durchlesen und sich mit den darin enthaltenen Anweisungen vertraut machen. Der Solarregler darf nur von speziell ausgebildetem Personal montiert, bedient und gewartet werden.
  • Seite 35 Inhalt Darstellung und Beschreibung ..................36 Produktbeschreibung ..................... 36 Technische Daten ......................36 Anschlüsse ........................37 Multiplex Menü ......................38 Standardsysteme Multiplex .................... 39 Funktionsblöcke ......................40 Darstellung ........................40 Funktionsblock „Thermostat― ..................41 Funktionsblock „PHE― Plattenwärmetauscher primär ............ 41 Funktionsblock „Differenzregelung―...
  • Seite 36: Darstellung Und Beschreibung

    Sicherung Multiplex 160 × 86 × 53 Abmessungen Duplex 375 × 90 × 56 Abmessungen Multiplex Wandmontage oder Einbau in die TiSUN-Solarstationen bis 50 m² Montage Duplex Wandmontage oder Einbau in einen Verteilerschrank bzw. Schutzgehäuse Montage Multiplex 8 Sprachen Menüsprachen Automatik, Ausgeschaltet oder Manuell mit Testmenü...
  • Seite 37: Anschlüsse

    Anschlüsse Eingang T1 Sensor für Kollektor Eingänge T2, T3, T4, T7 Sensor für Speicher, Kollektor oder Zusatzfunktionen bis T12 Sensor für Kollektor Rücklauf (theoretische Wärmemengenzählung), Speicher, Kollektor oder Eingang T5 Zusatzfunktionen Eingang T6 Impuls-Durchflusszähler (Wärmemengenzähler), Impuls 5 V DC VFS-Durchfluss- und Temperatursensor zur Berechnung der Leistung und Energie (elektronischer Eingang VFS (Duplex) Wärmemengenzähler), Eingangsspannung 5 V DC, Ausgangsspannung Durchfluss 0,5 bis 3,5 V DC, Ausgangsspannung Temperatur 0,5 bis 3,5 V DC, Durchfluss-Messbereich 1 bis 200 l/min...
  • Seite 38: Multiplex Menü

    2 Multiplex Menü (Dieses Menü steht nur zur Verfügung, wenn das Erweiterungsmodul MULTIPLEX am DUPLEX Regler angeschlossen ist) Neues Untermenü: (►) Multiplex Ausgang Siehe Abschnitt 4 Neue Funktionen im Untermenü Funktionsblöcke (►)Einstellungen   Information Multiplex Ausgang Service Einstellungen Betrieb Relais 4 Betriebsstunden Relais 5...
  • Seite 39: Standardsysteme Multiplex

    3 Standardsysteme Multiplex System 1 Duplex System 2 Duplex System 3 Duplex System 4 Duplex P1 = dt (T1 oder T4, T2) P1 = dt (T1, T2 oder T4) P1 = dt (T1, T2) P1 = dt (T1, T2) P2 = dt (T1, T4) (T4, T2) P2 = dt (T1, T4) P2 = dt...
  • Seite 40: Funktionsblöcke

    4 Funktionsblöcke Darstellung Multiplex Ausgang Ausgänge Ausgang Heizkreis 1 P2, P3, P4, P5, P6, P7, P8, P9 P2, P4, P5 P4, P6, P10 Heizkreis 2 Keine DR= AUS P5, P7, P8 Schema Schema Phasen DR = EIN P3 Nachheizung (Standardpumpe) (Brauchwarmwasser- speicher) Thermostatfunktion...
  • Seite 41: Funktionsblock „Thermostat

    Funktionsblock „Thermostat“ Heizen (wenn Start < Stopp) und Kühlen (wenn Start > Stopp) Einstellungen Optionen Werkseinstellung Bemerkung Sensor (EIN/AUS) T1 bis T12 frei wählbar Temperatursensor Pt 1000 Optionale Thermostatfunktion mit 2. Aus- Aus-Sensor (nur AUS) Nein, T1 bis T12 Nein Sensor für Speicherbeladung (niedriger platziert) Start (Ausgang EIN)
  • Seite 42 System 5 Multiplex System 6 Multiplex System 7 Duplex System 8 Duplex P1 = dt (T1, T2) P1 = dt (T1, T2) P1 = dt (T1, T2) P1 = dt (T1, T2) P2 = dt (T4, T2) P2 = dt (T3, T4) P2 = Einschaltverzögerung P1 P2 = dt (T4, T2) 1 x PHE = PX = dt (Tx, T2)
  • Seite 43: Funktionsblock „Differenzregelung

    Funktionsblock „Differenzregelung“ Einstellungen Optionen Werkseinstellung Bemerkung Sensor primär (warm) T1 bis T12 frei wählbar Temperatursensor Wärmequelle Temperatursensor (Speicher, …) Sensor sekundär (kalt) T1 bis T12 frei wählbar dt max (Start) 3 bis 40 °C 15 °C dt max dt min (Stopp) 2 bis 30 °C 7 °C dt min...
  • Seite 44: Funktionsblock „Timer

    System 13 Multiplex System 13(1 PHE) Multiplex System 14 Multiplex System 14 (1 PHE) Multiplex P1 = dt (T1 oder T4, T2) P1 = dt (T1 oder T4, T2) P1 = dt (T1 oder T4, T2) P1 = dt (T1 oder T4, T2) P2 = dt (T1 oder T4, T3) P2 = dt (T1 oder T4, T3) P2 = dt (T1 oder T4, T3)
  • Seite 45: Priorität Speicher

    5 Priorität Speicher Systeme mit zwei Speichern (Systeme 2, 3, 9, 10, 13 und 17) Priorität Funktion Wenn der Wert „dt― (T1 minus T2 / T4) den für die Beladung erforderlichen Wert erreicht, werden keine die Speicher 1 und 2 unabhängig beladen bis die Speicher die Höchsttemperatur erreichen. Speicher 1 Priorität auf Speicher 1 (bei Duplex) Bei Multiplex System 9, 10, 13, 17 liegt die...
  • Seite 46: Systeme Mit Vier Speichern (Systeme 12 Und 16)

    Systeme mit vier Speichern (Systeme 12 und 16) Priorität Funktion Wenn der Wert „dt― (T1 minus T2/T3/T7/T8) den für die Beladung erforderlichen Wert erreicht, werden die keine Speicher 1/2/3/4 unabhängig beladen bis die Speicher die Höchsttemperatur erreichen. wenn T1>T2 und T2<T2 max (unabhängig von T3, T7 und T8) Speicher 1 beladen Speicher 2 im Zeittakt beladen wenn T1<T2 und T2<T2 max...
  • Seite 47: Heizkreissteuerung 1/2

    6 Heizkreissteuerung 1/2 Heizkreissteuerung 1 Heizkreissteuerung 2 (Steht für alle Systemen [1 – 18] zur Verfügung) (Steht nur für Systemen [1 – 8] zur Verfügung) Umwälzpumpe Umwälzpumpe Mischventil + Mischventil + Mischventil - Mischventil - Wassertemperatur Wassertemperatur Außentemperatur Außentemperatur Raumthermostat Raumthermostat Parameter Optionen...
  • Seite 169 NOTE ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ _____________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________ ________________________________________________________________________________________________...
  • Seite 170 TiSUN GmbH | Stockach 100 | A-6306 Söll | Tel.: +43 (0) 53 33 / 201 - 0 | Fax: +43 (0) 53 33 / 201 – 100 EN ISO 9001 :2000 Zertificat Nr. 20 100 72002241 E-Mail: office@tisun.com www.tisun.com | FN 52724 k Landesgericht Innsbruck | UID-Nr.:ATU32041304...
