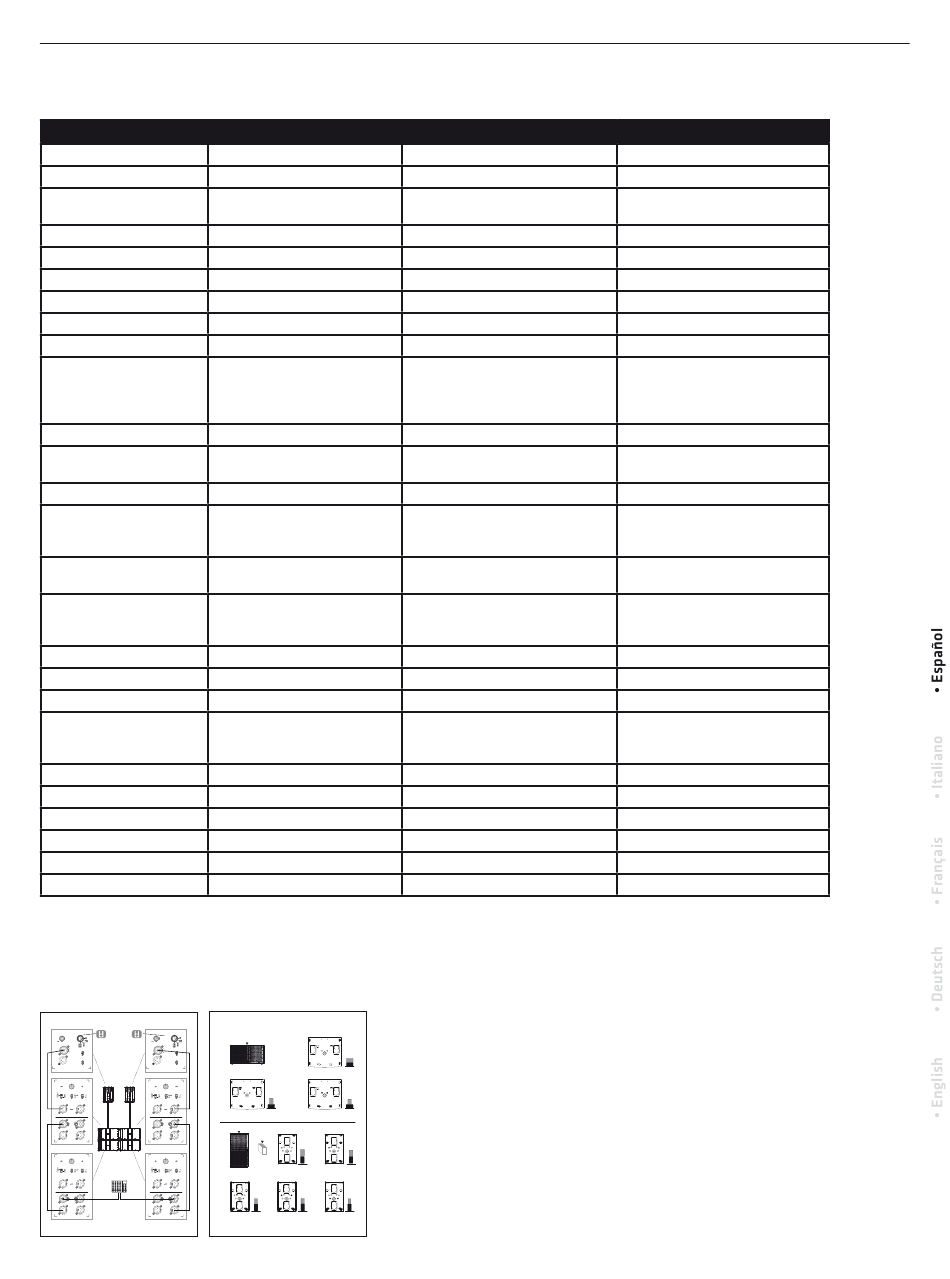

5 Datos técnicos
Modell L SUB 1200 A
Respuesta de frecuencia +/- 3 dB 55 Hz – X-Over
Respuesta de frecuencia -10 dB 38 Hz – X-Over
Sensibilidad LF, 1W/1m 95 dB full space
101 dB half space
Máx. SPL@10% THD 126 dB half space
Máx. SPL Peak@10% THD 128dB half space
Máx. SPL Calc. 129 dB half space
Amplificador/Tipo Clase D
Potencia de salida del amplificador 1200 W
Amplificador Woofer 1200 W @ 4 Ohm
Circuitos protectores del Protección contra subtensión,
amplificador Termoprotección, Protección contra
cortocircuito, Protección contra
sobrecorriente
Circuitos protectores de altavoz Subsónico 24 dB/oct., limitador de pico
Consumo de corriente 3,3 A/230 V consumo nominal de corriente
según EN60065
Sensibilidad de entrada +4 dBu @ Gain clic central
Conexiones de audio 2x XLR-In, 2x XLR-Thru, 2x XLR-Mid/High-
Out, Speakon NL4 para dos L Sub 1200
pasivos
Conexión de red 1x Conexión para aparatos de bajo consumo
con sistema de protección V-Lock
Altavoz de graves 2x 10" (4 Ohmios) con bobina móvil de 2,5"
con Advanced Cooling Technologie
Frecuencia de separación 110/130 Hz seleccionable con 24 dB/oct.
Brida para soporte en altura 2x M20
Asas 4, integradas
Accesorios opcionales Funda protectora, preparación para
montaje sobre ruedas, unidad de
inclinación
Carcasa Abedul-Multiplex 15/18 mm, 9/13x
Rejilla frontal Rejilla metálica de 2 mm
Superficie laca acrílica, negra
Dimensiones (AxAxP) 38 x 66,8 x 56 cm
14-31/32 x 26-19/64 x 22-3/64"
Peso 30,7 kg / 67,7 lbs.
6 Aplicaciones
Véase en el Anexo desde la página 32.
0 dB 0 dB
Mid/High Mid/High
Gain Gain
Preset Preset
+6 dB +6 dB
Input Input
+4 dBu +4 dBu
Sensitivity Sensitivity
L5 System L5 System
Thru Thru
Flat Flat
EQ Contour EQ Contour
Gain Bass Gain Bass
0 dB 0 dB
Power Limit Power Limit
–6 dB +6 dB –6 dB +6 dB
Sub Low 0° Sub Low 0°
Sub 180° Sub 180°
Configuration Mode Phase Configuration Mode Phase
Line Out Line Out
Mid/High Mid/High
L R L R
Input Input
L R L R
Thru Thru
L R L R
Gain Bass Gain Bass
0 dB 0 dB
Power Limit Power Limit
–6 dB +6 dB –6 dB +6 dB
Sub Low 0° Sub Low 0°
Sub 180° Sub 180°
Configuration Mode Phase Configuration Mode Phase
Line Out Line Out
Mid/High Mid/High
L R L R
Input Left Right Input
L R L R
Thru Thru
L R L R
1. L SUB 4000/A horizontal + L SUB 4000
Front
+ L SUB 2000 + L5 LTS
Front Front
2. L SUB 4000/A upright
+ L SUB 4000 + L SUB 2000
Top view
Front Front
+ L5 LTS + L5 115 F + L5 112 F
Front Front Front
L SUB 2000 A
49 Hz – X-Over
39 Hz – X-Over
98 dB full space
104 dB half space
132 dB half space
133 dB half space
135 dB half space
Clase D
1200 W
1200 W @ 4 Ohm
Protección contra subtensión, Termoprotección,
Protección contra cortocircuito, Protección
contra sobrecorriente
Subsónico 24 dB/oct., limitador de pico
3,3 A/230 V consumo nominal de corriente
según EN60065
+4 dBu @ Gain clic central
2x XLR-In, 2x XLR-Thru,
2x XLR-Mid/High-Out
1x Conexión para aparatos de bajo consumo con
sistema de protección V-Lock
2x 12" (8 Ohmios) con bobina móvil de 2,5" con
Advanced Cooling Technologie
100/120 Hz seleccionable con 24 dB/oct.
1x M20
4, integradas
Funda protectora, preparación para montaje
sobre ruedas, unidad de inclinación
Abedul-Multiplex 15/18 mm, 9/13x
Rejilla metálica de 2 mm
laca acrílica, negra
50,6 x 80,6 x 61 cm
19-11/16 x 31-47/64 x 24-1/64"
46,2 kg / 101,9 lbs.
LINEAR SUB 1.2
L SUB 4000 A
31 Hz – X-Over
39 Hz – X-Over
99 dB full space
105 dB half space
135 dB half space
137 dB half space
138 dB half space
Clase D
1200 W
1200 W @ 4 Ohm
Protección contra subtensión, Termoprotección,
Protección contra cortocircuito, Protección
contra sobrecorriente
Subsónico 24 dB/oct., limitador de pico
3,3 A/230 V consumo nominal de corriente
según EN60065
+4 dBu @ Gain clic central
2x XLR-In, 2x XLR-Thru,
2x XLR-Mid/High-Out
1x Conexión para aparatos de bajo consumo con
sistema de protección V-Lock
1x 18" (4 Ohmios) con bobina oscilatoria de 4"
con refrigeración optimizada (ventilated voice
coil gap)
70/100 Hz seleccionable con 24 dB/oct.
2x M20
8, integradas
Funda protectora, preparación para montaje
sobre ruedas, unidad de inclinación
Abedul-Multiplex 15/18 mm, 9/13x
Rejilla metálica de 2 mm
laca acrílica, negra
91 x 51 x 81 cm
35-3/4 x 20 x 31-25/32"
59 kg / 130,1 lbs.
