- Seite 1 Expert CLOCK Bedienungsanleitung Installation Guide...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ................5 Wichtige Hinweise ...............6 Allgemeines ..............8 Installation der Expert GPS CLOCK ......10 Beschreibung der Software ........16 Technischer Support ............18 Schnellstartanleitung ............20 Contents Package Contents ..............23 Important ................24 General Description ..........25 Installation of Expert GPS CLOCK ......26 Software Description ..........31 Technical Support ..............34... - Seite 3 Bedienungsanleitung Expert GPS CLOCK...
- Seite 4 Inhaltsverzeichnis Lieferumfang ................5 Wichtige Hinweise ...............6 Allgemeines ..............8 Kurzbeschreibung der Expert GPS CLOCK ....8 Systemvoraussetzungen ..........9 Allgemeine Informationen über GPS ......9 Installation der Expert GPS CLOCK ......10 Anschluss des GPS-Moduls ........10 Installation der Software ..........13 Ausrichtung des GPS-Moduls ........14 Beschreibung der Software ........16 GPS Daten ..............16...
-
Seite 5: Lieferumfang
Lieferumfang Im Lieferumfang der Expert GPS CLOCK sind folgende Komponen- ten enthalten: - ein GPS-Modul mit seriellem Anschluss und PS/2-Stecker (zur Stromversorgung) - ein PS/2gY-Adapterkabel (mit einem Stecker und zwei Buchsen) - ein DINgPS/2-Adapter - ein PS/2gDIN-Adapter - ein Datenträger mit der Treibersoftware für Windows 95/98/NT/... -
Seite 6: Wichtige Hinweise
(ggf. den Netzstecker ziehen). Ansonsten kann es durch Strom- /Spannungsspitzen beim Ein- oder Ausstecken von Kabeln zu Schäden am Empfangsmodul oder Ihrem Rechner kommen. Die Expert GPS CLOCK ist spritzwassergeschützt und für dauerhaf- ten Außenbetrieb geeignet. Sie ist nicht für den Betrieb unter Wasser tauglich. - Seite 7 Der Einsatz in Umgebungen mit ätzenden Chemikalien oder ähnlichem ist zu vermeiden. Beim Betrieb im Freien ist das Modul gegen Hagel und Blitzschlag geeignet zu schützen. Bitte beachten Sie, dass wir für Schäden, gleich welcher Art, die durch unsachgemäße Handhabung entstehen, keine Haftung übernehmen. Expert GPS CLOCK...
-
Seite 8: Allgemeines
Allgemeines Kurzbeschreibung der Expert GPS CLOCK Mit dem Kauf der Expert GPS CLOCK haben Sie sich für ein hoch- wertiges Produkt der Firma Lindy entschieden. Die Expert GPS CLOCK ist ein Empfangsmodul für Satellitensignale des weltweiten Navigations- und Ortungssystems GPS (Global Positioning System). -
Seite 9: 1.2 Systemvoraussetzungen
1.2 Systemvoraussetzungen Zur Nutzung der Expert GPS CLOCK sind folgende Systemvorausset- zungen zu erfüllen: - ein PC mit installiertem Windows 95/98/NT/ME/2000/XP - eine freie serielle Schnittstelle (SUB-D, 9-polig) - ein PS/2- oder DIN-Tastaturanschluss - freie Sicht zum Himmel (z.B. ein Fenster nahe dem PC) - 3 MB freier Festplattenspeicher, 2 MB freier RAM-Speicher. -
Seite 10: Installation Der Expert Gps Clock

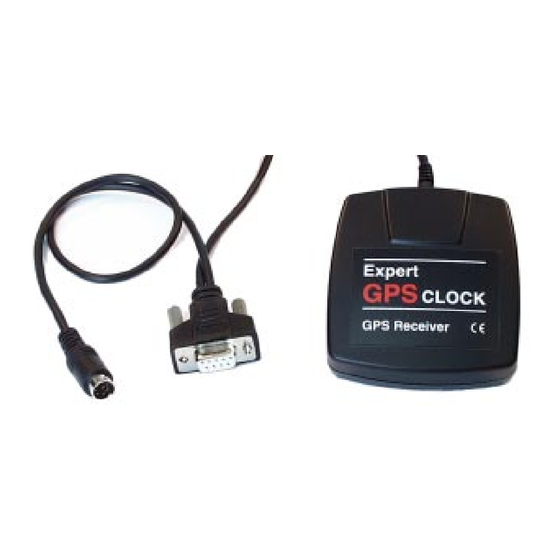

Installation der Expert GPS CLOCK Anschluss des GPS-Moduls Das GPS-Modul besitzt einen Adapter mit zwei Anschlusskabeln, die mit dem Rechner (IBM PC kompatibel) verbunden werden müssen: PS/2-Stecker (auch Mini-DIN-Stecker genannt) 9-polige SUB-D Buchse (serieller COM-Port) Abbildung 1: Anschlüsse des GPS-Moduls Der PS/2-Anschluss dient zur Stromversorgung des Moduls, der seriel- le Anschluss der Datenübertragung. - Seite 11 Y-Adapterkabel nun in die PS/2-Buchse Ihres Rechners, wo zuvor die Tastatur angeschlossen war. In Abbildung 2 ist das Verbindungs- schema dargestellt. Anschluss bei DIN-Tastatur Führen Sie folgende Schritte nur aus, wenn Sie eine DIN-Tastatur (sie- he auch Abbildung 3) haben. Abbildung 3: DIN-Stecker Expert GPS CLOCK...
- Seite 12 9-poligem Stecker) anschliessen. Dieser Adapter gehört nicht zum Lieferumfang. Sollten Sie Probleme mit dem Betrieb der Expert GPS CLOCK an einer der Schnittstellen COM3 oder COM4 haben, testen Sie bitte zu- nächst, ob die fragliche Schnittstelle mit einem anderen seriellen Gerät (z.
-
Seite 13: Installation Der Software
Menü GPS Daten| Status "empfange NMEA-Nachrichten" stehen. Erhalten Sie die Meldung "kein Empfang!", so ist entweder die falsche Schnittstelle ausgewählt oder die Expert GPS CLOCK nicht korrekt mit dem PC verbunden. Ändern Sie die COM-Port-Einstellung bzw. überprüfen Sie die Verkabelung. - Seite 14 Satelliten aktiv sind. Platzieren Sie das GPS-Modul entsprechend den im folgenden angege- benen Möglichkeiten, lassen Sie es einige Minuten in einer festen Posi- tion und beobachten Sie, ob in der gewählten Position genügend Satel- liten aktiv sind. Expert GPS CLOCK...
- Seite 15 (Minimum: -40 C, Maximum 85 C) nicht unter- bzw. über- schritten werden! Wenn Sie das GPS-Modul auf die Außenfensterbank legen oder an- derweitig mit der Oberseite gen Himmel gerichtet befestigen, sollte dies zu guten Empfangsergebnissen führen. Expert GPS CLOCK...
-
Seite 16: Beschreibung Der Software
Signalqualität graphisch in Form von Balken dargestellt. Ausserdem werden die aktiven Satelliten aufgeführt. NMEA Monitor Im Nachrichtenfenster werden alle NMEA Nachrichten angezeigt, die das GPS Modul empfängt. Durch Klicken auf den Button "Speichern" können die empfangenen Nachrichten zudem als Logdatei abgespei- chert werden. Expert GPS CLOCK... -
Seite 17: Optionen
Klicken auf den Button "Reset" im laufenden Betrieb in den Ursprungszustand des Programmstartes zurück. Synchronisationsintervall: Legen Sie hier fest, wie oft die PC Zeit mit der vom GPS Modul empfangenen Zeit abgeglichen werden soll. Sprache: Hier können Sie zwischen deutsch und englisch auswählen. Expert GPS CLOCK... -
Seite 18: Technischer Support
Technischer Support Sollten Sie bei der Installation oder dem Betrieb der Expert GPS CLOCK Probleme haben, so besuchen Sie bitte unsere Internetseiten http://www.lindy.de Dort finden Sie neben den Support-Adressen auch aktuelle Informationen zu unseren Produkten. Expert GPS CLOCK... -
Seite 19: Schnellstartanleitung
GPS-Zeit angezeigt. Über den Menüpunkt Op- tionen | Synchronisationsintervall können Sie einstellen, in wel- chem Intervall die Systemzeit automatisch mit der empfangenen GPS-Zeit abgeglichen wird. 7. Weitere Informationen zur Installation und Programmbedienung ent- nehmen Sie bitte dem gedruckten Handbuch oder der Online-Hil- Expert GPS CLOCK...
