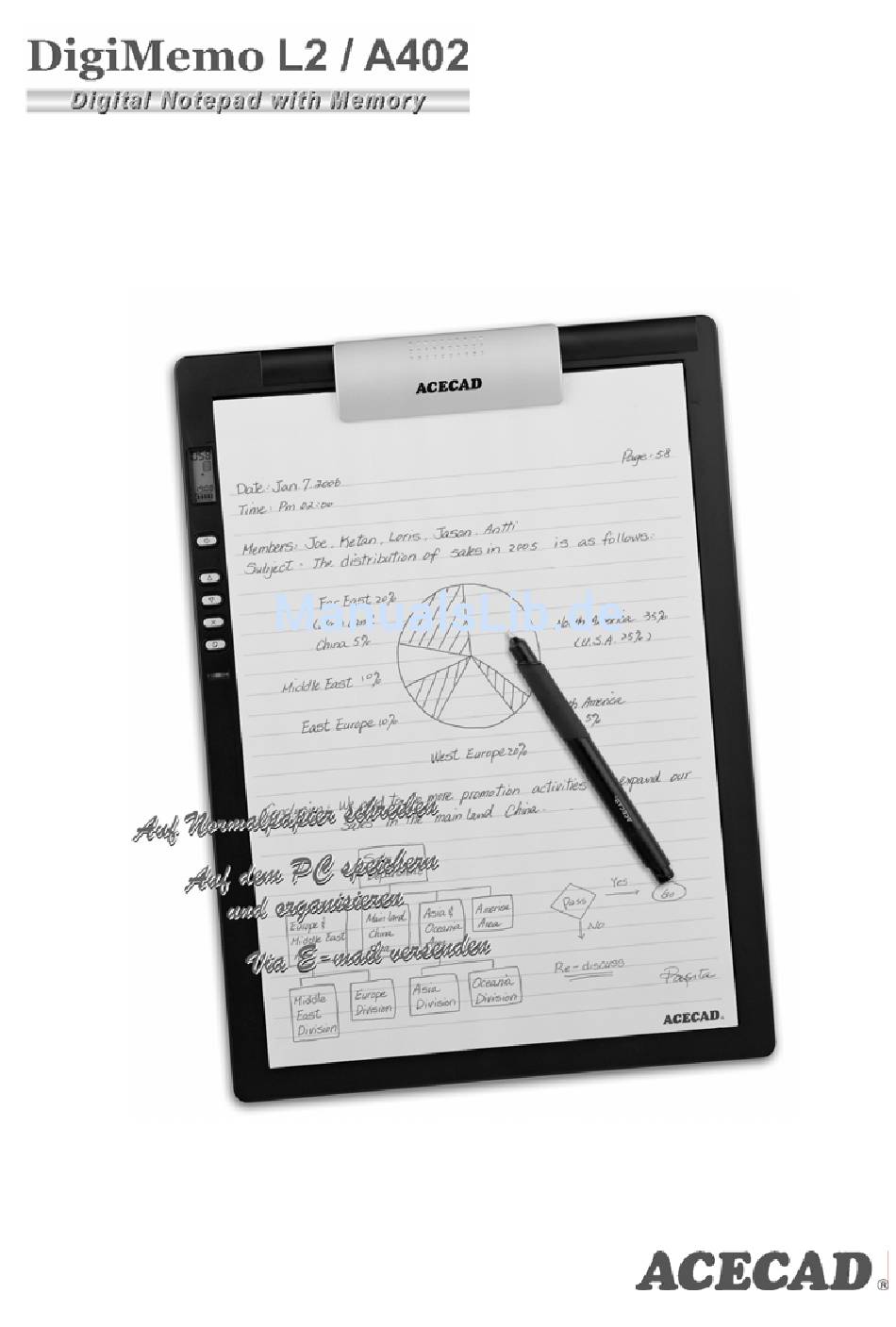

Seite 1
Digitale Aufzeichnung und Speicherung von allem, was Sie mit Kugelschreiber auf Normalpapier schreiben möchten. Benutzerhandbuch...
Seite 3
CAD Enterprise Co., Ltd. Modification could void authority to use this equipment. Trademark Information ACECAD and ACECAT are registered trademarks of ACE CAD Enterprise Co., Ltd. Microsoft and Windows are registered trademarks of Microsoft Corporation. SanDisk is a registered trademark of SanDisk Corporation.
EINLEITUNG....................1 ......................1 IEFERUMFANG ..............2 INZELTEILE DER DIGITALEN NTERLAGE ...........3 ATTERIEN IN DIE DIGITALE NTERLAGE EINSETZEN ........3 ATTERIEN IN DEN DIGITALEN UGELSCHREIBER EINLEGEN ......4 OTIZBLOCK ODER APIER AUF DIE DIGITALE NTERLAGE LEGEN ..............4 CHREIBFLÄCHE UND OTIZBLOCKSTÄRKE ..............5 PEICHER IN DER DIGITALEN NTERLAGE NOTIZEN PER HAND SCHREIBEN UND AUFZEICHNEN....
Seite 5
Schreiben und eine Freihandformlinie zeichnen..............19 Gerade Linien zeichnen......................19 Markier- und Freihandformlinien zeichnen................19 Markier- und gerade Linie zeichnen...................20 Objekte ausradieren ......................20 Letzten Vorgang rückgängig machen..................20 Objekte auswählen ......................20 Größe von Objekten neu bestimmen ...................21 Objekte verschieben ......................21 Objekte löschen ........................21 Objekte kopieren oder verschieben..................21 Farbe und Breite der Objekte ändern.................22 Neue Seite hinzufügen ......................22 Standardgröße für eine neue Seite festlegen...............23...
Seite 6
Probleme beim Anschließen der digitalen Unterlage an den Computer......42 ....................43 ECHNISCHE ATEN Technische Daten der digitalen Unterlage vom Modell DigiMemo L2 ......43 Technische Daten der digitalen Unterlage vom Modell DigiMemo A402 ......43 Allgemeine technische Daten der digitalen Unterlage ............43 Technische Daten des digitalen Stifts .................44 Dateiformate ........................44...
Einleitung Der DigiMemo ist ein unabhängiges Gerät mit eingebautem Speicher, mit dem alles, was Sie mit Kugelschreiber auf gewöhnliches Papier schreiben oder zeichnen, aufgenommen und gespeichert wird, ohne dass dafür ein Computer oder Spezialpapier notwendig ist. Die handgeschriebenen Notizen können danach unter Windows auf einfache Weise betrachtet, bearbeitet, organisiert und ausgetauscht werden.
Einzelteile der digitalen Unterlage USB Anschluss Stifthalter SD-Karten- Display Steckfassung Power Taste Notizblock Clip Vier Funktionstasten Notizblockhalter Deckel für Batteriefach Batteriefach Minenfach Zwei Kugelschreiber- Deckel für Minenfach Ersatzminen und eine Plastik-Stiftmine...
Batterien in die digitale Unterlage einsetzen Öffnen Batteriefachabdeckung. Setzen Sie danach vier Batterien (1,5 Volt, AAA) Batteriefach unter Beachtung der Anzeige der Polarität im Batteriefach ein. Danach die Abdeckung wieder auf das Batteriefach anbringen. Hinweis! Ein falsches Einlegen der Batterien kann die digitale Unterlage beschädigen.
Schlaufenband gefädelt werden. Hinweis! Mit der Stiftklammer können Sie den digitalen Kugelschreiber an der rechten oder linken Stifthalterung festklammern. Zwei Löcher Hinweis! Durch die beiden Löcher an der oberen rechten Seite der digitalen Unterlage kann ein Schlaufenband gefädelt werden, um z.B. den digitalen Kugelschreiber zu befestigen.
Speicher in der digitalen Unterlage Die digitale Unterlage besitzt einen eingebauten 32 MB-Speicher zum Ablegen der handgeschriebenen Notizen. Zur Erweiterung der Speicherkapazität können Sie auch eine optionale Secure Digital (SD)-Speicherkarte in die Unterlage einsetzen. Zum Einlegen der Secure Digital (SD)-Speicherkarte in die digitale Unterlage stecken Sie die Speicherkarte fest in die Steckfassung ein, bis diese einrastet.
Notizen per Hand schreiben und aufzeichnen Das Schreiben mit dem digitalen Stift auf der digitalen Unterlage erzeugt sowohl handgeschriebene Notizen auf Papier wie auch digitale Kopien dieser Seiten im Speicher der Unterlage. Hinweis! Das DigiMemo ist ein unabhängiges Gerät. Sie brauchen die digitale Unterlage für diese Funktion nicht mit Ihrem Computer verbinden.
Das Symbol Seite mit Notizen zeigt an, dass auf der gerade aktiven digitalen Seite bereits Notizen vorhanden sind. Batterieanzeige Die Batterieanzeige zeigt die aktuelle Restkapazität der Batterien an. Gegenwärtige digitale Seite wechseln Mit den folgenden Funktionstasten kann die gegenwärtige digitale Seite im aktiven Speicher gewechselt werden.
Unter der angezeigten Zahl der gerade aktiven digitalen Seite wird alles, was Sie schreiben, sofort aufgenommen und in der entsprechenden Datei gespeichert. Der Dateiname dieser digitalen Seite lautet für das DigiMemo L2 PGLT_XXX.DHW, oder PGA4_XXX.DHW für das DigiMemo A402 (XXX steht für die Zahl der digitalen Seite, wie z.B.
Mit den Funktionstasten gelangen Sie zu der digitalen Seite, die Sie löschen möchten. Drücken Sie danach die Löschtaste auf der Unterlage. Im Display erscheint die Nachricht (Löschen??). Drücken Sie die Löschtaste erneut, um alle auf der digitalen Seite gespeicherten Notizen zu löschen.
4. Drücken Sie die Taste . Nun erscheint die Monatszahl im Display. Wiederholen Sie Schritt 3 und 4, um Monat, Tag, Stunde, Minute und Sekunde einzustellen. Hinweis! Es ist nur ein 24-Stunden-Format verfügbar. Drücken Sie die Taste, wenn Sie fertig sind. Das Datum und die Uhrzeit werden gespeichert.
Anzeige des Speicherzustandes Sobald das Symbol 90% im Display erscheint, gibt es an, dass 90% des aktiven Speichers ( oder ) belegt sind. Sobald das Full Symbol erscheint, ist der aktive Speicher ( oder ) vollständig belegt. Sollte dies der Fall sein, kann die digitale Unterlage Ihre handschriftlichen Notizen nicht speichern.
Digitale Seiten unter Windows organisieren Mit der DigiMemo Manager Software können Sie Ihre digitalen Seiten unter Windows auf einfache Weise betrachten, bearbeiten, organisieren und austauschen. Speichern Sie beliebige digitale Seiten auch wahlweise als Buchdatei (e-Book). DigiMemo Manager-Software installieren 1. Schalten Sie Ihren Computer ein und starten Sie Windows. 2.
Seite 19
4. Im Dialogfenster auf Next (Weiter) klicken. 5. Im Dialogfenster a uf Next (Weiter) klicken, um den Installationsvorgang zu starten. 6. Die DigiMemo Manager-Software wurde erfolgreich installiert. Klicken Sie im Dialogfenster auf Close (Schließen). Starten Sie Ihren Rechner jetzt neu.
Seite doppelklicken, wird die DigiMemo e-Book-Datei- Symboll Manager-Software geöffnet und die digitale Seite in eine neue Buchdatei (e-Book) importiert. e-Book-Datei erstellen Auf dem Windows-Desktop doppelklicken Sie auf das ACECAD bol ACECAD DigiMemo Manager, um die DigiMemo So tware zu starten. Manager - Symbol...
Symbolleisten folgenden Symbolleisten stehen im Software-Fenster zur Verfügung: Standard-Symbolleiste (Standard) Tools-Symbolleiste (Werkzeuge) Color-Symbolleiste (Farben) Width-Symbolleiste (Breite) Um die Symbolleiste an einen neuen Ort zu bewegen, verschieben Sie den Ziehpunkt der ang eordneten Symbol- oder Titelleiste in den Bildschirm zu einer freien Symbolleiste Zieh-punkt Zieh-punkt...
Seite 22
2. Wählen Sie Import digital pages (Digitale Seiten importieren) aus. Klicken Sie auf Browse (Durchsuchen), zum Wählen eines Ordners dem aus digitale Seiten importiert werden sollen. Solch ein Ordner is t der DMEMO-M, der DMEMO-S, der DMEMO-C oder jeder andere Ordner mit digitalen Seiten.
eine Buchdatei importiert. Hinweis! Durch Klicken auf die Miniaturansicht einer Seite, können Sie die Seiten wechseln. Hinweis! Sie können nach der aktiven Seite beliebig digitale Seiten importieren und einfügen. Hinweis! Die Seitenzahl zeigt die gegenwärtige Seite der aktiven Buchdatei (e-Book) an. Hinweis! Beim Importieren bleiben die ursprünglichen digitalen Seiten unverändert.
Neue e-Book-Datei erstellen Au folgende Arten können Sie eine neue e-Book-Datei erstellen: Auf dem Windows-Desktop doppelklicken Sie auf das Symbol ACECAD DigiMemo Manager, um eine neue leere e-Book-Datei in einem n euen Software-Fenster zu erstellen. Hinweis! Auf diese Weise können Sie viele verschiedene Soft are- Fenster als unterschiedliche e-Book-Dateien öffnen.
3. Schreiben und bearbeiten Sie den Text im Textfeld. Hinweis! Klicken Sie auf ein Farbsymbol, um die Farbe des Te xtes zu ändern oder klicken Sie auf das Font-Symbol (Schrift), um die Schriftart des Textes zu ändern. tfeld bearbeiten Klicken Sie auf das Symbol Select (Auswählen) auf der Tools- Symbolleis te (Werkzeuge).
Zum Zeichnen einer Markier- und Freihandformlinie klicken und eine Linie zeichnen. Markier- und gerade Linie zeichnen 1. Klicken Sie auf das Highlighter-Symbol (Markieren) auf der Tools-Symbolleiste (Werkzeuge). Sie können die Farbe wechseln, in em Sie auf ein Farbsymbol a f der Color-Symbolleiste (Farben ) klicken.
das Textfeld auswählen. weis! Wen n Sie ein Textfeld mithilfe des Select-Symbols (Auswählen) ausgewählt haben, können Sie d en Text nicht editieren. Grö ße von Objekten neu bestimmen Wählen Sie einen oder mehrere dig itale Striche, Linien oder Textfelder aus. Bewegen Sie den Zeiger auf eine beliebige Ecke des Auswahlkastens, bis er die Form eines Doppelzeigers annimmt.
swahlkasten erscheint um die eingefügten Objekte herum. Sie können die eingefügten Objekte an den gewünschten Ort auf der Seite verschieben. Falls Sie die gewählten Objekte auf dieselbe Seite kopieren oder verschieben möchten, gehen Sie zu der entsprechenden Seite. Klicken Sie auf das Paste-Symbol (Einfügen) auf der Standard- Symbolleiste.
neue S eite. Standardgröße für eine neue Seite festlegen Default New Page Size (Standardgröße für eine neue Seite) bestimm t die Größe einer neu eingefügten Seite in der e-Book-Datei, sie ist unerhebli ch für digitale Seiten, die Sie in die e-Book-Datei importieren. Um di e Standardgröße festzulegen, klicken Sie auf Page Setup (Seite einricht...
Seitenhintergrund für Aktive Seite Miniaturansicht anzuzeigen. 3. Wenn nötig, wählen Sie eine der folgenden Optionen: Standardhintergrund (Linien) Bilddatei als Hintergrund importieren Klicken Sie auf Browse (Durchsuchen), um die Bilddatei für den Hintergrund im Format BMP, JPG, GIF oder PNG auszuwählen. 4.
speichern) auf der Standard-Symbolleiste. Im Dialogfenster wählen Sie den gewünschten Dateityp und geben einen Da einamen an. Danach klicken S ie auf Save (Speichern). Beispiel einer bearbeiteten e-Book-Datei Notizen dur On-Line Writing zeitgleich auf der Unterlage und dem Computer schreiben Wenn die digitale Unterl age via USB an den Computer ang eschlossen ist,...
Seite 32
weis! Bevor Sie die On-line Writing-Funktio n benutzen, um zeitgleich auf der Unterlage und dem Computer zu schreiben, wird empfohlen auf die richtige Papierseite und die entsprechende Seite im Software- Fenster zu wechseln. Zum Nutzen der On-line Writing-Funktion, um z eitgleich auf der Unterlage und dem Computer zu schreiben, führen Sie folgende Schritte aus:...
DigiMemo -Modell eingestellt sein. Die entsp echenden Seitengrößen für die DigiMemo-Modelle sind: DigiMemo Modell Seitengröße DigiMemo L2 Letter DigiMemo A402 Hinweis! Die Seitengröße der aktiven Seite wird im unteren rechten Bereich des Software-Fensters angezeigt. Hinweis! Wenn Sie eine digitale Seite importieren, ist deren Seitengröße entsprechend dem DigiM emo-Modell das sie erstellt hat.
angeschlossen ist. Das Verbindungs-Symbol erscheint im Display der Unterla Die DigiMemo-Modelle L2 und A402 unterstützen die On-line Writing- Funktion z um zeitgleichen Schreiben auf der Unterlag und dem Com puter. Einige DigiMemo-Modelle, wie zum Beispiel 692, A501 oder A502 unterstützen die On-line Writing unktion jedoch nicht. ook-Datei via E-Mail senden Auf folgende A rten können Sie Ihre e-Book-Dateien via E-Mail senden:...
Empfänger über die DigiMemo Ma er-Software verfügen. Diese kann auf der ACECAD Webseite heruntergeladen werden. http://www.acecad.com.tw/digimemo/download.html Öffnen Sie Ihre e-Book-Datei im DigiMemo Manager. Klicken Sie auf E-mail-Symbol Standard-Symbolleiste. Dialogfenster wählen Sie die Option Attach your e-Book file (e-Book-Datei anhängen) und klicken danach auf OK (Bestätigung). Ihre e-Book-Datei wird einer neuen E-Mail Nachricht angeh ängt.
Ausge wählte Seiten Durch Drücken von CTRL oder SHIFT und Klicken mit der Maus können Sie mehrere verschiedene Seiten auswählen. 3. Klicken Sie auf OK (Bestätigung). Die ausgewählten Seiten oder Absc hnitte werden in die DigiMemo Handwriting Recognition Software importiert. wendung eines weiteren optionale n Kartenlesers Falls Sie über einen anderen Kartenleser für SD-Speicherkarten verf...
Seite 37
Im Software-Fen ster des DigiMemo Managers klicken Sie auf das Sy bol Digital Page (Digitale Seite) auf der Standard- Symbolleiste. Das Dialogfenster Digital Page (Digitale Seite) cheint. 2. Wählen Sie die Option Delete digital pages (Digitale Seiten löschen). Klicken Sie auf Browse (Durchsuchen), um den Ordner zu wählen, in dem Sie Ihre digitalen Seiten löschen möchten.
Seite 38
Preview (Vorschau). 5. Klicken Sie auf OK (Bestätigung). Die ausgewählten digitalen S eiten werden gelöscht.
Tablett-Funktion unter Windows Wenn die digitale Unterlage via USB mit Ihrem Computer verbunden ist, erscheint das Verbindungs-Symbol auf dem Display der Unterlage und LED an der Unterla ge leuchtet auf. Die digitale Unterlage hat eine Tablett- Funktion für Windows und alle Windows-Programme. Sie können den digitalen Stift auf der horizontalen Schreibfläche benutzen, um den Mauszeiger auf dem Monitor zu bewegen.
Anhang Kugelschreibermine des digi len Stifts auswechseln Öffnen Sie das Patronenfach auf der Rückseite der Unterlage, darin finden Sie zwei Kugelschreiber-Ersatzminen und eine Plastikmine. Klammerloch Zum Auswechsel n der Mine im Stift, verwenden Sie eine kl eine Zange, um die alte Mine vorsichtig he rauszuziehen.
Sie das Symbol Add or Remove Programs (Programme zufügen oder entfernen) im Fenster Systemsteuerung. Entfe rnen Sie dann ACECAD DigiMemo Manager-Software. Umgang mit dem DigiMemo Um eine störungsfreie Funktion des digitalen Stifts und der digitalen Unterlage zu gewährleisten, halten Sie sich an folgen...
Nehmen Sie die Knopfzelle aus dem digitalen Stift, falls Sie diesen über länger e Zeit nicht benutzen. So kann ver mieden werden, dass möglicherweise Batterieflüssigkeit in den Stift läuft und diesen zerstört. Legen Sie keine Disketten ode r andere magnetis che Medien auf die Oberfläche der Unterl...
nachstehenden Schritte: weis! Falls eine SD-Speicherkarte in die Unterlage eingelegt ist, wird empfohlen diese vorher zu entfernen. 1. Wenn die Unterlage ausgeschaltet ist, drücken Sie die Erase-Taste (löschen) auf der Unterlage. 2. Drücken und halten Sie gleichzeitig die Power-Taste auf der Unterlage gedrückt, bis das Symbol im Display erscheint.
Beschädigung der digitalen Unterlage — Fehlercode E03 oder E05 Erscheint der Fehlercode E03 oder E05 im Display der digitalen Unterlage, weist dies darauf hin, dass die digitale Unterl age möglicherweise beschädigt ist und repariert werden muss. Bitte wenden Sie sich an Ihren ACECAD Händler. Fehlersuche Allgemeine P robleme Problem: Doppelt beschriebene digitale Seite.
Seite 45
Problem: Deutlich fehlende, verdrehte, verlängerte oder verkürzte digitale Striche. Lösung: Überprüfen Sie den digitalen Stift auf Folgendes: Die Batterie muss richtig in den Stift eingesetzt sein. Die Batterie muss so in den digitalen Stift eingesetzt sein, dass ihr negativer (-) Pol zum Batteriefach ausgerichtet ist. messingfarbene Einlage muss sich immer noch inn...
Seite 46
Lösung: Stellen Sie sicher, dass die Unterlage nicht an Ihren Computer angeschlossen ist. Problem: Nach Benutzung über einen bestimmten Zeitraum, kann die digitale Unterlage nicht eingeschaltet werden. Lösung: Die Batterien der Unterlage sind möglicherweise entladen. Wechseln die Batterien aus. Problem: Nac h Wechseln der Batterien in der di gitalen Unterlage, sind Datum Uhrzeit inkorrekt eingestellt.
beansprucht. Problem: Wenn die Taste Nächste leere Seite gedrückt wird, verändert sich die aktuelle digitale Seitenzahl nicht und die Unterlage gibt zwei Pieptöne ab. Lösung: Im Ordner DMEMO-M oder DMEMO-S des aktiven Speichers (der eingebaute 32 MB-Speicher oder eine optionale SD-Speicherkarte) sind bereits 999 Dateien für digitale Seiten abgelegt.
Probleme beim Anschließen der digitalen Unterlage an den Computer Problem: Beim Anschlie ßen der digitalen Unterlage an den Computer über einen USB-Port können der eingebaute 32 MB-Speicher oder eine optionale SD-Speicherkarte unter Windows nicht als externe Laufwerke erkannt werden. Lösung: Überprüfen Sie Folgendes: Der USB- Anschluss muss verfügbar sein.
Technische Daten Technische Daten der digitalen Unterlage vom Modell DigiMemo L2 Größe 251 mm (Breite) x 336 mm (Länge) Dicke 12 mm Ca. 635 g o hne Batterien Gewicht ca. 680 g m it Batterien Schreibfläche 216 mm x 279 mm Notizblockstärke...
IEC-SR66) Batterie-Nutzungsdauer ca. 14 Monate Kugelschreibermine 2,3 mm (Durchm esser) x 67 mm (Länge) Dateiformate Digitale Seite DHW (ACECAD-Dateiformat) e-Book-Datei DND (ACECAD-Dateiformat) Systemvoraussetzungen Betriebss ystem Windows 2000 oder XP 500 MHz Pentium III oder besser 128 MB oder mehr empfohlen Ausstattung Verfügbarer USB-Port...
Seite 52
Part Number: 91100-40690 German Version v1.0 Printed in China 2007.01 www.acecad.com.tw...
