UPOZORNĚNÍ
y Výkon čerpadla je rozdělen mezi sací hloubku, výtlač-
nou výšku a průtok. Pro dosažení maximální výtlačné
výšky musí být sací hloubka co nejmenší. Pro dosažení
co nejvyššího průtoku na výstupu musí být sací hloubka
a výtlačná výška co nejmenší. Průtok čerpadla se úměr-
ně snižuje se zvyšující se délkou hadice, s vyšším úhlem
sklonu hadice, se vzrůstajícím výškovým rozdílem mezi
polohou čerpadla a koncem hadice, průměrem a odpo-
rem hadice či spojek hadic, s klesající teplotou vody
nebo poklesem napětí v síti.
V případě použití sacího koše na vstupu do sací hadice
může dojít ke snížení průtoku z důvodu omezení prou-
dění vody.
Spojky hadic mají menší vnitřní průřez než hadice a rov-
něž se podílejí na snížení průtoku. V případě, že jsou
použity trubky, tak objemový průtok na výstupu snižují
tvarovky (kolena), T větvení atp..
y 10 metrů výtlačné hadice ve vodorovném vedení odpo-
vídá přibližně 1 m výtlačné výšky s úhlem 90°.
2 3
1
10 9 8
CZ

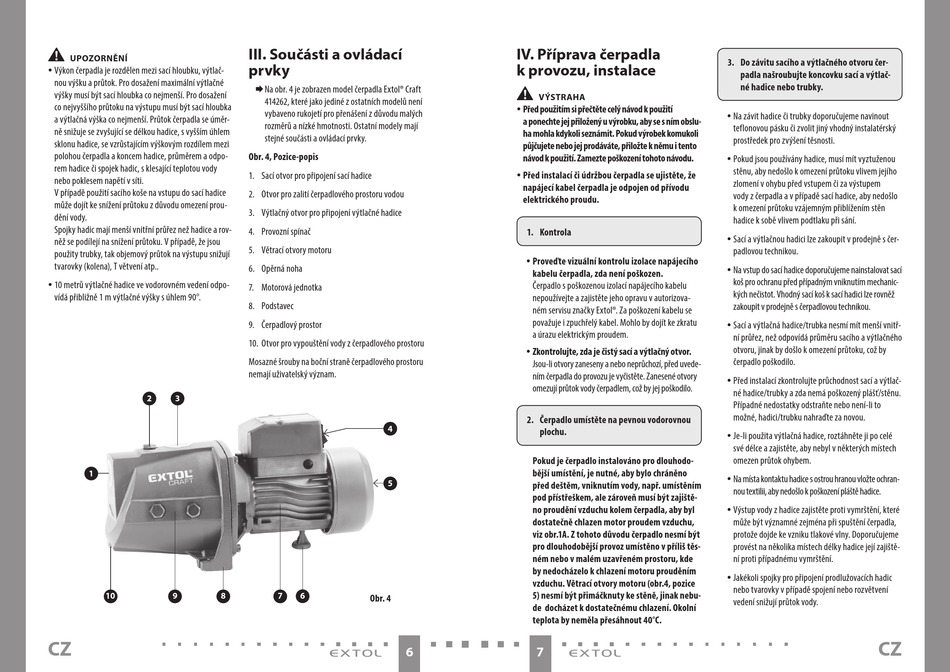

III. Součásti a ovládací
prvky
 N a obr. 4 je zobrazen model čerpadla Extol® Craft
414262, které jako jediné z ostatních modelů není
vybaveno rukojetí pro přenášení z důvodu malých
rozměrů a nízké hmotnosti. Ostatní modely mají
stejné součásti a ovládací prvky.
Obr. 4, Pozice-popis
1. Sací otvor pro připojení sací hadice
2. Otvor pro zalití čerpadlového prostoru vodou
3. Výtlačný otvor pro připojení výtlačné hadice
4. Provozní spínač
5. Větrací otvory motoru
6. Opěrná noha
7. Motorová jednotka
8. Podstavec
9. Čerpadlový prostor
10. Otvor pro vypouštění vody z čerpadlového prostoru
Mosazné šrouby na boční straně čerpadlového prostoru
nemají uživatelský význam.
4
5
7
6
Obr. 4
6
IV. Příprava čerpadla
k provozu, instalace
•
VÝSTRAHA
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním obslu-
ha mohla kdykoli seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
y Před instalací či údržbou čerpadla se ujistěte, že
napájecí kabel čerpadla je odpojen od přívodu
elektrického proudu.
1. Kontrola
y Proveďte vizuální kontrolu izolace napájecího
kabelu čerpadla, zda není poškozen.
Čerpadlo s poškozenou izolací napájecího kabelu
nepoužívejte a zajistěte jeho opravu v autorizova-
ném servisu značky Extol®. Za poškození kabelu se
považuje i zpuchřelý kabel. Mohlo by dojít ke zkratu
a úrazu elektrickým proudem.
y Zkontrolujte, zda je čistý sací a výtlačný otvor.
Jsou-li otvory zaneseny a nebo neprůchozí, před uvede-
ním čerpadla do provozu je vyčistěte. Zanesené otvory
omezují průtok vody čerpadlem, což by jej poškodilo.
2. Čerpadlo umístěte na pevnou vodorovnou
plochu.
Pokud je čerpadlo instalováno pro dlouhodo-
bější umístění, je nutné, aby bylo chráněno
před deštěm, vniknutím vody, např. umístěním
pod přístřeškem, ale zároveň musí být zajiště-
no proudění vzduchu kolem čerpadla, aby byl
dostatečně chlazen motor proudem vzduchu,
viz obr.1A. Z tohoto důvodu čerpadlo nesmí být
pro dlouhodobější provoz umístěno v příliš těs-
ném nebo v malém uzavřeném prostoru, kde
by nedocházelo k chlazení motoru prouděním
vzduchu. Větrací otvory motoru (obr.4, pozice
5) nesmí být přimáčknuty ke stěně, jinak nebu-
de docházet k dostatečnému chlazení. Okolní
teplota by neměla přesáhnout 40°C.
7
3. Do závitu sacího a výtlačného otvoru čer-
padla našroubujte koncovku sací a výtlač-
né hadice nebo trubky.
y Na závit hadice či trubky doporučujeme navinout
teflonovou pásku či zvolit jiný vhodný instalatérský
prostředek pro zvýšení těsnosti.
y Pokud jsou používány hadice, musí mít vyztuženou
stěnu, aby nedošlo k omezení průtoku vlivem jejího
zlomení v ohybu před vstupem či za výstupem
vody z čerpadla a v případě sací hadice, aby nedošlo
k omezení průtoku vzájemným přiblížením stěn
hadice k sobě vlivem podtlaku při sání.
y Sací a výtlačnou hadici lze zakoupit v prodejně s čer-
padlovou technikou.
y Na vstup do sací hadice doporučujeme nainstalovat sací
koš pro ochranu před případným vniknutím mechanic-
kých nečistot. Vhodný sací koš k sací hadici lze rovněž
zakoupit v prodejně s čerpadlovou technikou.
y Sací a výtlačná hadice/trubka nesmí mít menší vnitř-
ní průřez, než odpovídá průměru sacího a výtlačného
otvoru, jinak by došlo k omezení průtoku, což by
čerpadlo poškodilo.
y Před instalací zkontrolujte průchodnost sací a výtlač-
né hadice/trubky a zda nemá poškozený plášť/stěnu.
Případné nedostatky odstraňte nebo není-li to
možné, hadici/trubku nahraďte za novou.
y Je-li použita výtlačná hadice, roztáhněte ji po celé
své délce a zajistěte, aby nebyl v některých místech
omezen průtok ohybem.
y Na místa kontaktu hadice s ostrou hranou vložte ochran-
nou textilii, aby nedošlo k poškození pláště hadice.
y Výstup vody z hadice zajistěte proti vymrštění, které
může být významné zejména při spuštění čerpadla,
protože dojde ke vzniku tlakové vlny. Doporučujeme
provést na několika místech délky hadice její zajiště-
ní proti případnému vymrštění.
y Jakékoli spojky pro připojení prodlužovacích hadic
nebo tvarovky v případě spojení nebo rozvětvení
vedení snižují průtok vody.
