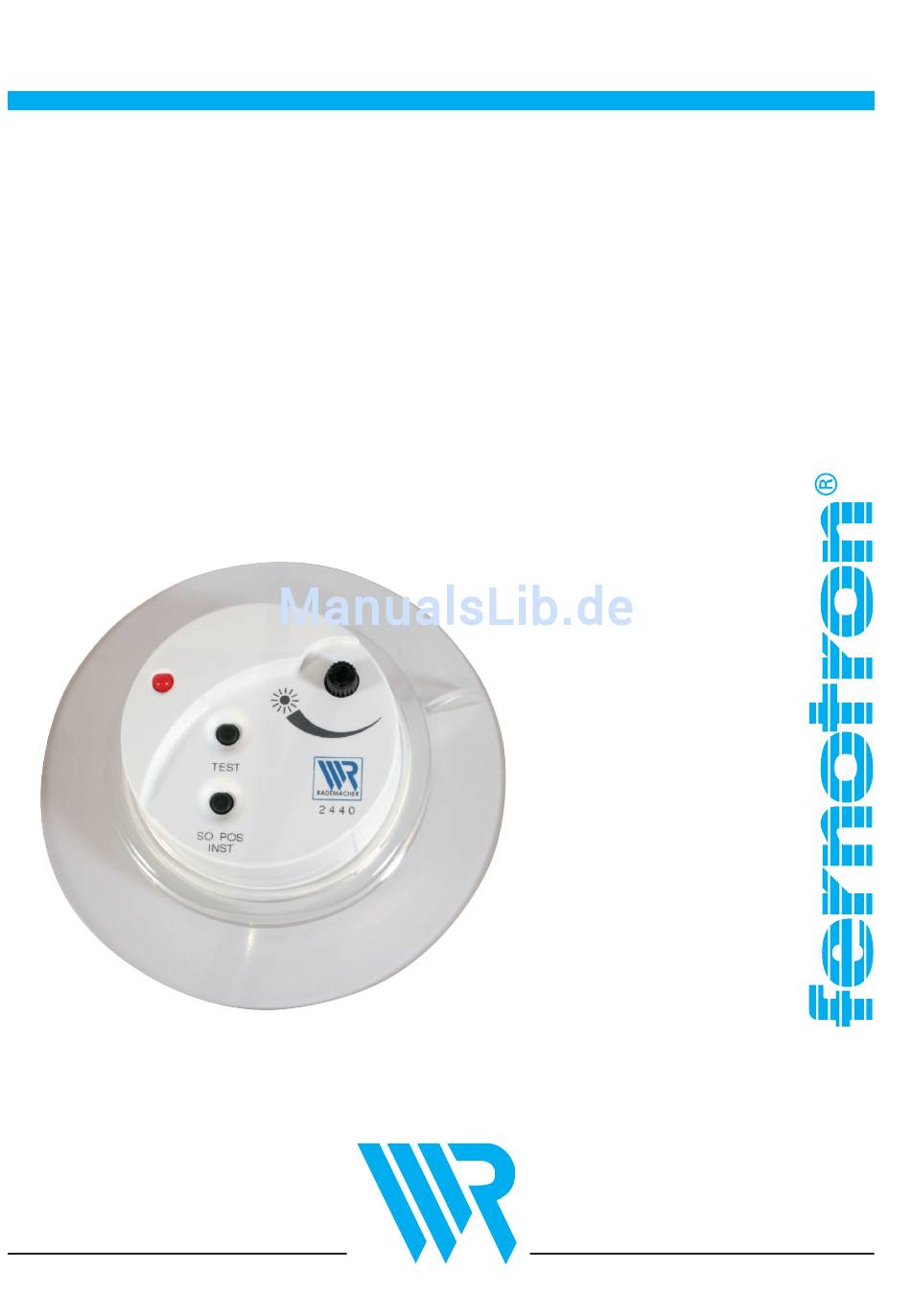

Seite 1 Montage- und Bedienungsanleitung Fernotron Funksonnensensor Artikel Nr. 2440 VBD 381-1 (12.04) RADEMACHER...
Seite 2 Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. CE-Zeichen und Konformität Der Fernotron Funksonnensensor (Art.-Nr. 2440) erfüllt die Anforde- rungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklä- rungen und Unterlagen sind beim Hersteller hinterlegt.
Seite 3: Gesamtansicht
Gesamtansicht RADEMACHER Gummisauger Abziehgriff Solarzelle ▲ Sonnen-Potentiometer LED (Ladezustandsanzeige) Zur Einstellung der Sonnen- empfindlichkeit TEST 2 4 4 0 SO. POS. INST TEST-Taste Installationstaste Funktionskontrolle der Installation am Empfänger und Funkstrecke. Einstellung der Sonnenposition...
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis RADEMACHER Gesamtansicht ......3 Richtige Verwendung des Funksonnensensors ..... 5 Falsche Verwendung ....5 Funktionsbeschreibung ....6 Montage/Installation ....8 Einstellen der Sonnenposition ..9 Einstellen der Sonnenempfindlichkeit .... 10 Technische Daten ....11 Kurzanleitung ......12 Garantie ....... 13...
Seite 5: Richtige Verwendung Des Funksonnensensors
Richtige Verwendung des Funksonnensensors RADEMACHER Verwenden Sie den Fernotron denen eine Funktionsstörung im Funksonnensensor ausschließlich Sender oder Empfänger keine zur helligkeitsabhängigen Steue- Gefahr für Personen oder Sa- rung von: chen ergibt oder bei denen die- ses Risiko durch andere Sicher- ◆...
Seite 6: Funktionsbeschreibung
Funktionsbeschreibung RADEMACHER Fernotron Funksonnensensor Mit dem Sonnensensor können Sie ◆ Der Sonnensensor muss an mehrere Rohrmotoren/elektrische jedem gewünschten Empfän- Verbraucher helligkeitsabhängig ger angemeldet sein. steuern. Dazu befestigen Sie den ◆ Die Sonnenposition muss für Sonnensensor mit seinem Gummi- alle Empfänger eingestellt sein.
Seite 7 Empfänger ein- bzw. INST 2 4 4 0 SO.- POS. ausschalten, beachten Sie dazu die Angaben in der Bedienungs- anleitung der Programmierzentrale. Funksonnensensor 2440 Funktionsablauf der Sonnenautomatik Der Sensor erkennt Der Rollladen fährt ununterbrochen: anschließend: 10 Min. Sonne in die Sonnenposition 20 Min.
Seite 8: Montage/Installation
Montage/Installation RADEMACHER Den Sonnensensor vor der Montage aufladen Sensor aufladen: Die Spannungsversorgung Ihres ◆ Sensor mit Solarzelle in Rich- Sonnensensors erfolgt mit Hilfe tung Lichtquelle halten, bis die einer Solarzelle, diese müssen rote Leuchtdiode im Sensor Sie vor der Inbetriebnahme aufleuchtet.
Seite 9: So-Pos/Inst-Taste Am Son
Montage/Installation RADEMACHER Anmeldung am Empfänger Aktivieren Sie die SET-Funk- Rollladen vollständig öffnen. tion am Empfänger. Anschließend den Rollladen Danach haben Sie 30 Sekun- ohne Unterbrechung in die den Zeit den Funksonnen- gewünschte Sonnenposition sensor anzumelden. fahren. HINWEIS Drücken Sie die SO POS/ Pkt.
Seite 10: Sonnenempfindlichkeit
Sonnenempfindlichkeit einstellen RADEMACHER HINWEIS Sonnenposition testen Nehmen Sie die Einstellung bei Wollen Sie einen Testlauf für die der Helligkeit vor, bei der sich Sonnenposition durchführen ge- Ihr Rollladen absenken soll. hen Sie wie folgt vor: Potentiometerstellung: Zuerst TEST-Taste und dann...
Seite 11: Technische Daten
Technische Daten RADEMACHER Fernotron Funksonnensensor Art.-Nr. 2440 Versorgungsspannung: per Solarzelle Sendefrequenz: 433,92 MHz Sendeleistung: 10 mW Reichweite: ca. 10 m (s. Seite 6) Abmessungen: Ø = 75 mm / H = 26,5 mm Max. Betriebsdauer 2 Stunden des Energiespeichers: (ohne erneute Aufladung)
Seite 12: Kurzanleitung
Kurzanleitung zur Bedienung des Funksonnensensors 2440 RADEMACHER Funktion Ausführung Hinweis Sonnensensor vor Solarzelle ca. 25 Die Ladezeit ist ab- der Montage und Minuten lang mit hängig von der Leis- vor den Einstellung- Sonnenlicht oder tung der Lichtquelle. en aufladen. mit einer Lampe bestrahlen s.
Seite 13: Garantie
Garantiebedingungen RADEMACHER Rademacher Geräte-Elektronik GmbH & Co. KG gewährt 24 Monate 24 Monate 24 Monate 24 Monate 24 Monate Garantie Garantie Garantie Garantie Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materi- alfehler und Fabrikationsfehler.
