RADEMACHER 2430 Bedienungsanleitung
Fernotron funktaster; funk-handsender easy
Quelle: rademacher.de
Vorschau ausblenden
Andere Handbücher für 2430:
- Bedienungsanleitung (9 Seiten) ,
- Bedienungsanleitung (10 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für RADEMACHER 2430
Inhaltszusammenfassung für RADEMACHER 2430
- Seite 1 Montage- und Bedienungsanleitung FernoTron Funktaster (2430) und Funk-Handsender Easy (2431) Artikel-Nr. 2430 Artikel-Nr. 2431 Artikelnummer ab 2012: Artikelnummer ab 2012: 3200 01 54 3200 03 59 Seriennummer: (s. Seite 9) ....VBD 386-2-D (01.12)
-
Seite 2: Sehr Geehrte Kunden
Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. CE-Zeichen und Konformität Der FernoTron Funktaster (Art.-Nr. 2430) und der FernoTron Funk-Hand- sender Easy-Standard (Art.-Nr. 2431) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen... -
Seite 3: Inhaltsverzeichnis
Inhalt Sehr geehrte Kunden, ....2 Gesamtansicht / Art.-Nr. 2430/2431 ....4 Richtige Verwendung / Falsche Verwendung ....5 Funktionsbeschreibung....6 Montage ........7 Anmeldung an einem FernoTron Empfänger ....8 Manuelle Bedienung ....9 Batteriewechsel ......9 Technische Daten ....10... -
Seite 4: Gesamtansicht / Art.-Nr. 2430/2431

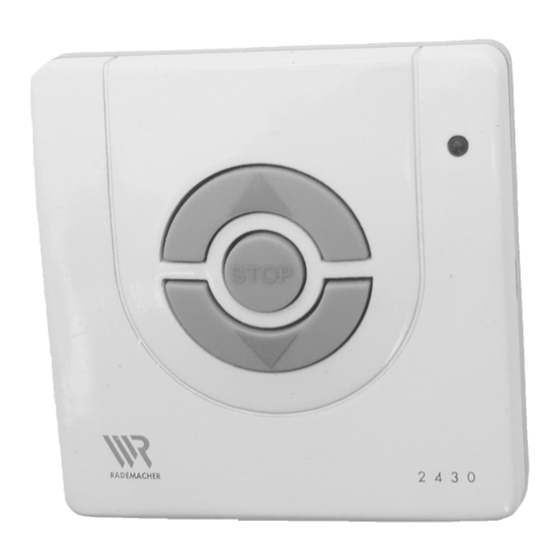

Gesamtansicht / Art.-Nr. 2430/2431 Art.-Nr. 2430 - Frontblende Art.-Nr. 2431 - Frontblende AUF/AB-Taste Kontroll-LED Schutzhaube Batteriefach Bedientasten (AUF/AB) STOP-Taste STOP-Taste Seitenansicht Art.-Nr. 2430 Gehäuseunterteil Rastnase zum Lösen der beiden Gehäuseteile... -
Seite 5: Richtige Verwendung / Falsche Verwendung
Richtige Verwendung / Falsche Verwendung Richtige Verwendung Falsche Verwendung Verwenden Sie beide FernoTron Verwenden Sie beide FernoTron Geräte ausschließlich zur Bedie- Geräte (2430/2431) nie zur Fern- nung von: steuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen ◆ Rollläden / Jalousien Anforderungen oder erhöhter Un- ◆ Elektrischen Verbrauchern fallgefahr. -
Seite 6: Funktionsbeschreibung
Geräte die mit FernoTron Empfängern betrieben werden. Damit die Signale des Funktasters Funktaster Funk- oder des Funk-Handsenders aus- 2430 Handsender geführt werden, müssen Sie jedes 2431 Gerät an jedem FernoTron Empfän- ger einmalig anmelden, s. Seite 8. Durch Drücken der Bedientasten werden die Schaltsignale dann per Funk zum Empfängermodul... -
Seite 7: Montage
Montage 1. Drücken Sie mit einem kleinen Funktaster (2430) Schraubendreher die Rastnasen (s. Seite 4) auf beiden Seiten der Montieren Sie den kabellosen Funk- Frontblende etwas hoch und taster an eine passende Stelle, in der ziehen Sie die Frontblende vom Nähe des FernoTron-Empfänger- Gehäuseunterteil ab. -
Seite 8: Anmeldung An Einem Fernotron Empfänger
Handsender Easy anzumelden. verstehen, müssen Sie den Funktaster bzw. den Funk-Handsender Easy 2. Die STOP-Taste des Funktasters (2431) an jedem Empfängermodul (2430) bzw. des Funk-Hand- einmalig anmelden: senders Easy (2431) drücken, zur Quittierung läuft der Roll- laden kurz an. HINwEIS Sie müssen den Funktaster bzw. -
Seite 9: Manuelle Bedienung
Manuelle Bedienung Funktaster (2430) Rollladensteuerung Das Batteriefach befindet sich auf der Rückseite der Frontblende. Zum Rollladen heben ▲ Wechseln der Batterie müssen Der Rollladen fährt Sie die Frontblende vom Gehäuse- bis zum oberen unterteil abnehmen (s. Seite 4). Endanschlag. Rollladen senken ▼ Der Rollladen fährt bis zum unteren Endanschlag. -
Seite 10: Technische Daten
Technische Daten 2430 2431 Artikelnummer: 12 V Versorgungsspannung: 12 V, Typ 23A 3 V, CR 2540N Batterie: bis zu 2 Jahre max. 3 Jahre Batterielebensdauer: (je nach Schalthäufigkeit) Sendefrequenz: 433,92 MHz Sendeleistung: max. 10 mW Reichweite: ca. 10 m 70 x 70 x 18,9 mm... -
Seite 11: Garantiebedingungen
Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: Innerhalb der Garantiezeit auftreten de Mängel beseitigt RADEMACHER ◆ Fehlerhafter Einbau oder Instal-... - Seite 12 RADEMACHER Geräte-Elektronik GmbH & Co. KG Buschkamp 7 46414 Rhede info@rademacher.de www.rademacher.de Service: Hotline 01805 933-171* Telefax +49 2872 933-253 service@rademacher.de * 14 ct/Minute aus dem deutschen Festnetz der DT AG/ Mobilfunk max. 42 ct/Minute (gilt nur für Deutschland)
