BEDIENANLEITUNG und WARNHINWEISE
Achtung:
Dieses Gerät kann außer mit Batterien, auch mit dem externen, optionalen Netzgerät Proco RPS-1 betrieben werden. Das
Netzgerät kann an jeder hausüblichen 230-V-Wechselspannungs-Schutzkontaktsteckdose betrieben werden. Andere Netz-
geräte dürfen nur nach Rücksprache mit einem hierfür qualifizierten Techniker oder mit Ihrem Fachhändler genutzt werden.
Für Fehler, die durch Fremd-Netzgeräte verursacht werden, haften wir nicht. Bei Öffnen des Gerätes sowie des Netzgerä-
tes entfällt jeder Garantieanspruch. Zudem möchten wir auf eine eventuell lebensgefährliche Gefahr durch Stromschlag
hinweisen. Elektrische Geräte dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik Ltd., 63571
Gelnhausen geöffnet werden. In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte ungeöffnet an diese
Firmen zu überstellen.
Anschlüsse & Bedienelemente

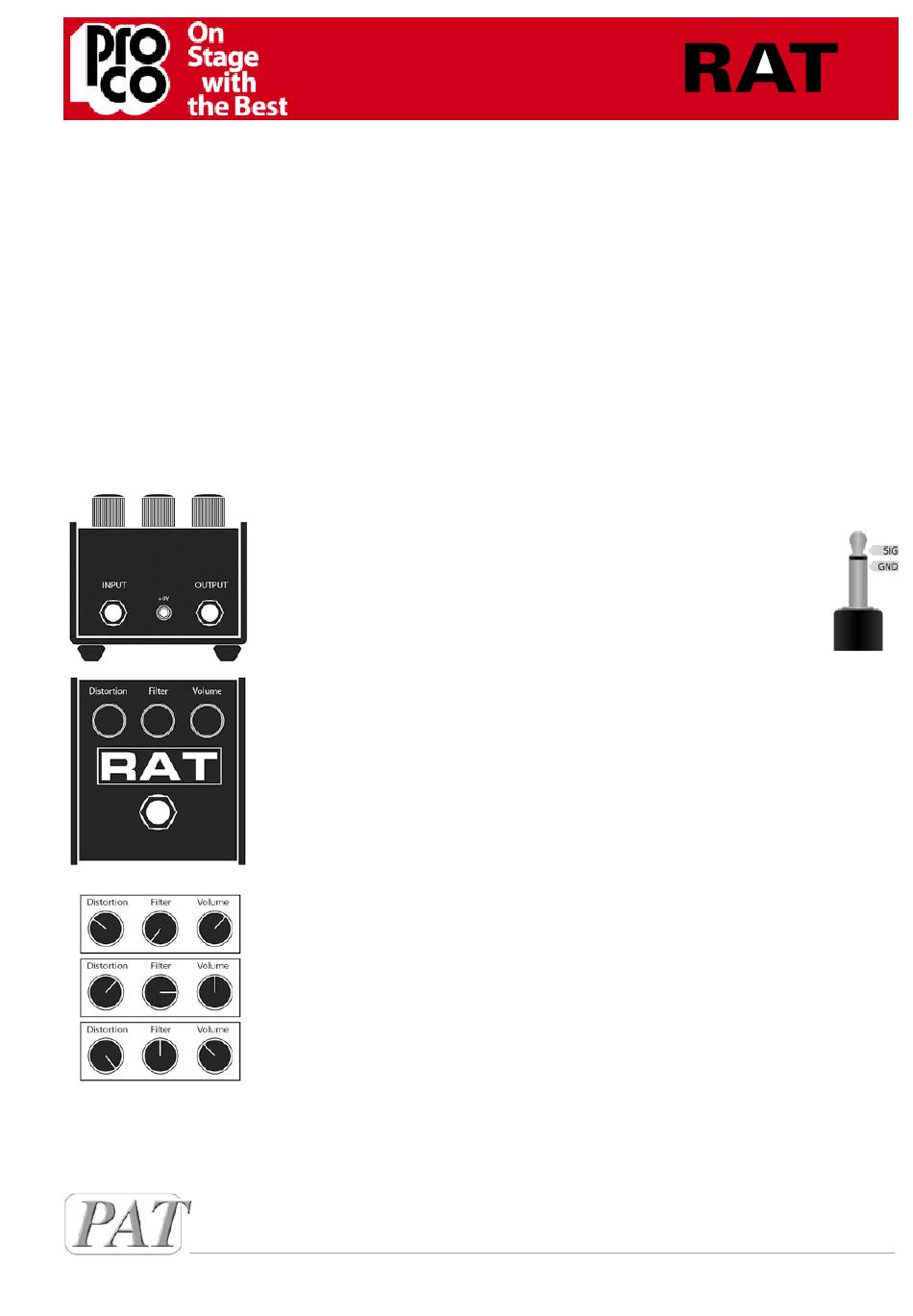

Die Abbildung unten zeigt an einem Beispiel, wie das Modell RAT2 angeschlossen und bedient wird, um korrekten und
sicheren Betrieb zu gewährleisten.
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
Geräterückseite mit Anschlussbuchsen
INPUT: Eingangsbuchse (6,3-mm-TS-Klinke) für den Anschluss des Instruments.
Hinweis: Bei Einstecken des Instruments wird die Batteriespannung automatisch
zugeschaltet. Daher nach dem Betrieb Stecker wieder entfernen um Batteriestrom
zu sparen).
OUTPUT: Ausgangsbuchse (6,3-mm-TS-Klinke) für den Anschluss des Verstärkers.
+9V: Anschlussbuchse für das optionale, externe Netzgerät RPS-1.
Geräteoberseite mit Reglern
Distortion:
Bestimmt die Verstärkung (Gain) im OP-AMP. Rechtsdrehung erhöht den Overdrive-Anteil.
Filter:
Hiermit wird die Toncharakteristik im höheren Frequenzbereich (Hochpassfilter) bestimmt.
Rechtsdrehung bewirkt eine Absenkung des Hochtonbereichs.
Volume: Bestimmt den gesamten Ausgangspegel des RAT. Rechtsdrehung erhöht den
Gesamtpegel (Lautstärke).
Beispiele für die Einstellung
Abbildung 1: Blues Type Ton (Bluesy, soft-clipped Distortion, ähnlich Röhren-Verstärker).
Abbildung 2: Lead Type Ton („Biting" Lead Sound mit Hervorhebung der Harmonischen).
Abbildung 3: Heavy Type Ton („Bone-crunching" Heavy Metal Sound mit unglaublicher
Power und einem smooth Sustain).
