D

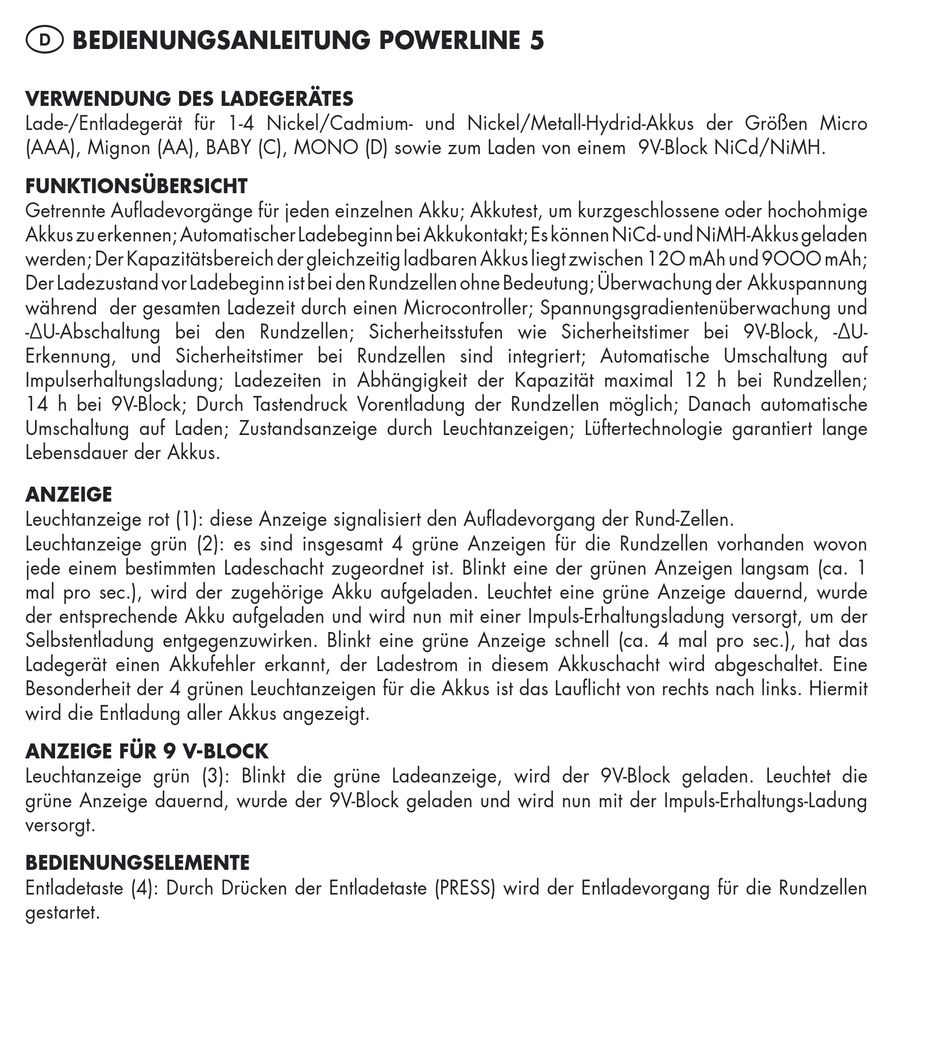

BEDIENUNGSANLEITUNG POWERLINE 5
VERWENDUNG DES LADEGERÄTES
Lade-/Entladegerät für 1-4 Nickel/Cadmium- und Nickel/Metall-Hydrid-Akkus der Größen Micro
(AAA), Mignon (AA), BABY (C), MONO (D) sowie zum Laden von einem 9V-Block NiCd/NiMH.
FUNKTIONSÜBERSICHT
Getrennte Aufladevorgänge für jeden einzelnen Akku; Akkutest, um kurzgeschlossene oder hochohmige
Akkus zu erkennen; Automatischer Ladebeginn bei Akkukontakt; Es können NiCd- und NiMH-Akkus geladen
werden; Der Kapazitätsbereich der gleichzeitig ladbaren Akkus liegt zwischen 12O mAh und 9OOO mAh;
Der Ladezustand vor Ladebeginn ist bei den Rundzellen ohne Bedeutung; Überwachung der Akkuspannung
während der gesamten Ladezeit durch einen Microcontroller; Spannungsgradientenüberwachung und
-∆U-Abschaltung bei den Rundzellen; Sicherheitsstufen wie Sicherheitstimer bei 9V-Block, -∆U-
Erkennung, und Sicherheitstimer bei Rundzellen sind integriert; Automatische Umschaltung auf
Impulserhaltungsladung; Ladezeiten in Abhängigkeit der Kapazität maximal 12 h bei Rundzellen;
14 h bei 9V-Block; Durch Tastendruck Vorentladung der Rundzellen möglich; Danach automatische
Umschaltung auf Laden; Zustandsanzeige durch Leuchtanzeigen; Lüftertechnologie garantiert lange
Lebensdauer der Akkus.
ANZEIGE
Leuchtanzeige rot (1): diese Anzeige signalisiert den Aufladevorgang der Rund-Zellen.
Leuchtanzeige grün (2): es sind insgesamt 4 grüne Anzeigen für die Rundzellen vorhanden wovon
jede einem bestimmten Ladeschacht zugeordnet ist. Blinkt eine der grünen Anzeigen langsam (ca. 1
mal pro sec.), wird der zugehörige Akku aufgeladen. Leuchtet eine grüne Anzeige dauernd, wurde
der entsprechende Akku aufgeladen und wird nun mit einer Impuls-Erhaltungsladung versorgt, um der
Selbstentladung entgegenzuwirken. Blinkt eine grüne Anzeige schnell (ca. 4 mal pro sec.), hat das
Ladegerät einen Akkufehler erkannt, der Ladestrom in diesem Akkuschacht wird abgeschaltet. Eine
Besonderheit der 4 grünen Leuchtanzeigen für die Akkus ist das Lauflicht von rechts nach links. Hiermit
wird die Entladung aller Akkus angezeigt.
ANZEIGE FÜR 9 V-BLOCK
Leuchtanzeige grün (3): Blinkt die grüne Ladeanzeige, wird der 9V-Block geladen. Leuchtet die
grüne Anzeige dauernd, wurde der 9V-Block geladen und wird nun mit der Impuls-Erhaltungs-Ladung
versorgt.
BEDIENUNGSELEMENTE
Entladetaste (4): Durch Drücken der Entladetaste (PRESS) wird der Entladevorgang für die Rundzellen
gestartet.
