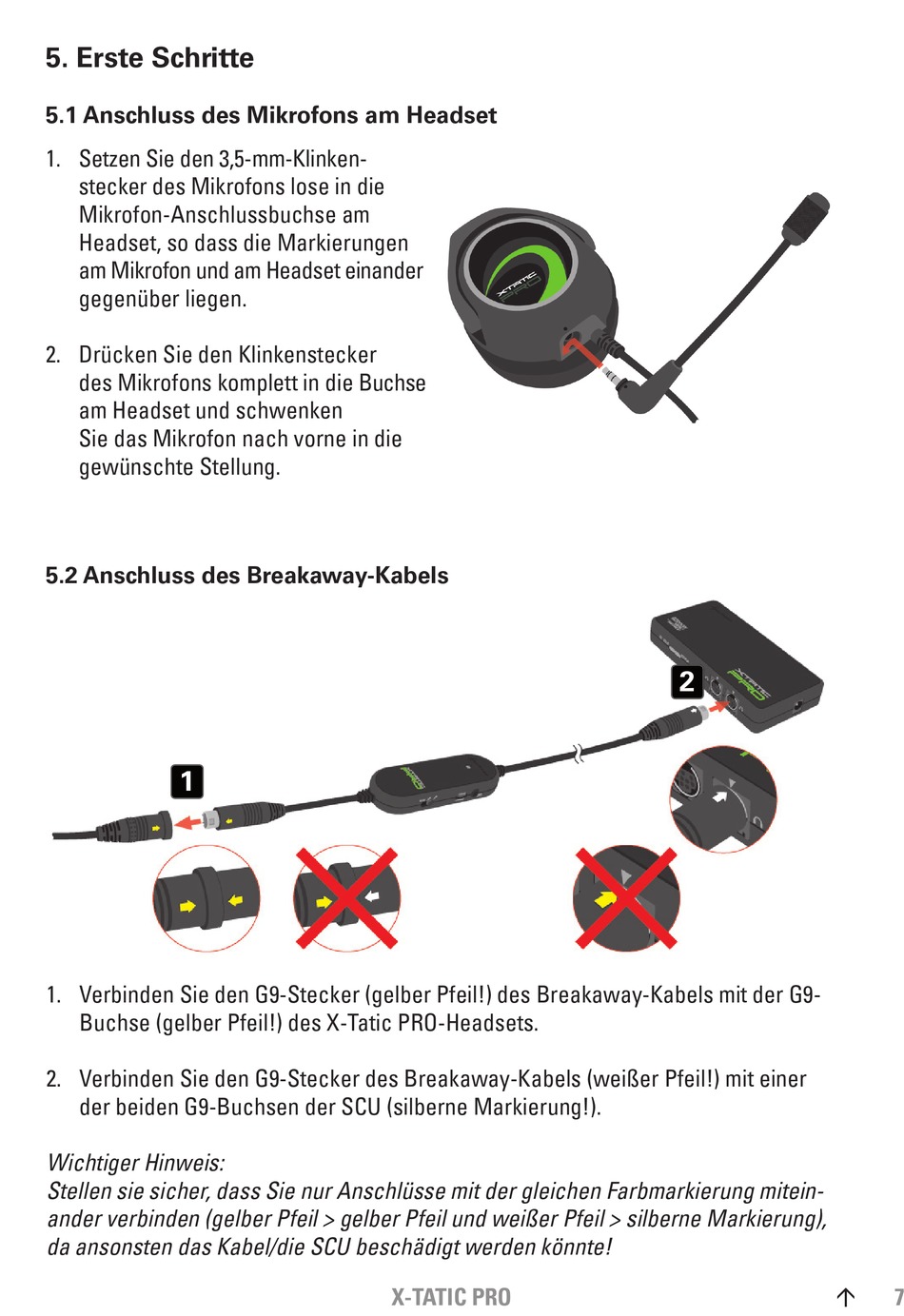

5. Erste Schritte
5.1 Anschluss des Mikrofons am Headset
1. Setzen Sie den 3,5-mm-Klinken-
stecker des Mikrofons lose in die
Mikrofon-Anschlussbuchse am
Headset, so dass die Markierungen
am Mikrofon und am Headset einander
gegenüber liegen.
2. Drücken Sie den Klinkenstecker
des Mikrofons komplett in die Buchse
am Headset und schwenken
Sie das Mikrofon nach vorne in die
gewünschte Stellung.
5.2 Anschluss des Breakaway-Kabels
1
1. Verbinden Sie den G9-Stecker (gelber Pfeil!) des Breakaway-Kabels mit der G9-
Buchse (gelber Pfeil!) des X-Tatic PRO-Headsets.
2. Verbinden Sie den G9-Stecker des Breakaway-Kabels (weißer Pfeil!) mit einer
der beiden G9-Buchsen der SCU (silberne Markierung!).
Wichtiger Hinweis:
Stellen sie sicher, dass Sie nur Anschlüsse mit der gleichen Farbmarkierung mitein-
ander verbinden (gelber Pfeil > gelber Pfeil und weißer Pfeil > silberne Markierung),
da ansonsten das Kabel/die SCU beschädigt werden könnte!
X-TATIC PRO
2
7
