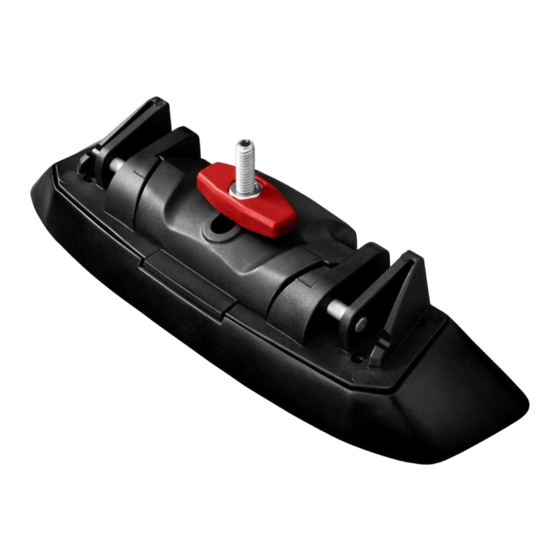

Whispbar K765W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 6F
x 1
x 4
x 1
x 1
x 4
x 1
1
Fitting Kit
x 1
x 4
K765W
x 1
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K765W
Inhaltszusammenfassung für Whispbar K765W
- Seite 1 K765W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 15 Fitting Kit K765W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 16 Fitting Kit K765W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Zur Montage an werksseitig vorgesehenen Montagepunkten Finden Sie Informationen speziell für Ihr...
- Seite 17 Fitting Kit K765W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 18 Fitting Kit K765W Befestigung Hyundai Nur Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Befestigung Ziehen Sie die Dachrillenleiste zu sich. Markieren Sie Referenzpunkt Höhle mit Einem Stift für die vorderen und hinteren Befestigungspunkten, wie dargestellt.
- Seite 19 Fitting Kit K765W Verwenden Sie den Bohrer geliefert, um Löcher in den markierten postions bohren Setzen Sie Gummirille wieder in Höhle Dachkanal ein und einrasten. Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen.
- Seite 20 Fitting Kit K765W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad Teilenummer: A = 293A B = 294A...
- Seite 21 Fitting Kit K765W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 22 Fitting Kit K765W Wenn Querbalken entfernt werden, installieren Sie bitte die Gummistopfen in den Gummirille. ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 23: Sicherheitshinweise & Tipps
Fitting Kit K765W Sicherheitshinweise & Tipps Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Sicherstellen, dass alle Lasten ausreichend mit nichtelastischen Gurten gesichert sind. Während längerer Fahrten regelmäßig überprüfen! - Seite 24 Fitting Kit K765W Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. 700 mm montieren. Dies ist besonders für lange Belastungen wichtig! Bei jeder neuen Montage am Fahrzeug prüfen, ob der Träger korrekt sitzt.
- Seite 78 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
