Inhaltszusammenfassung für Finitus poambo

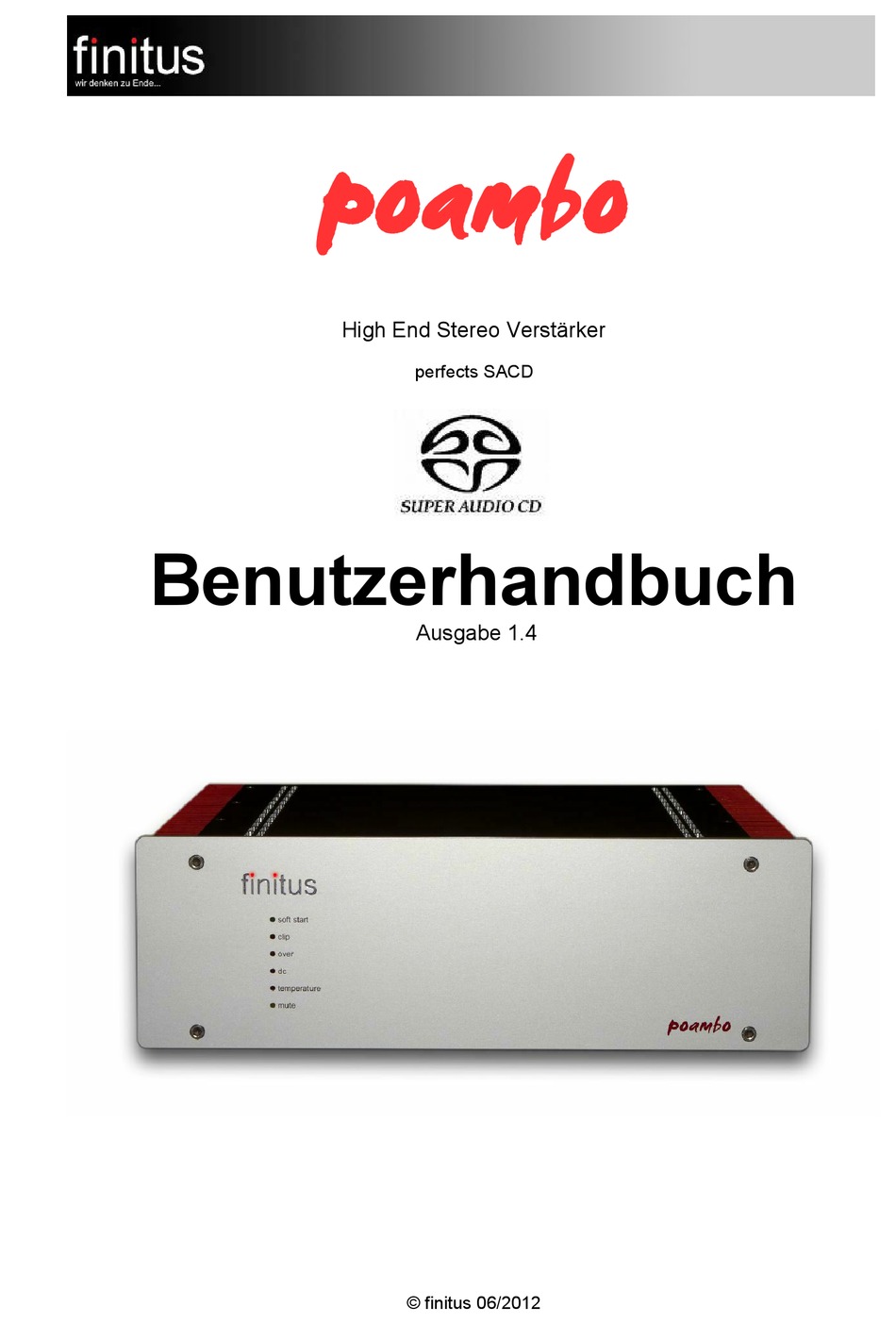

- Seite 1 High End Stereo Verstärker perfects SACD Benutzerhandbuch Ausgabe 1.4 © finitus 06/2012...
-
Seite 2: Inhaltsverzeichnis
7.2. Verkabelung der Audiosignale.................11 7.3. Endstufe einschalten..................11 7.4. Musik hören......................11 8. Reinigung des poambo..................12 9. poambo control - Die Steuerungssoftware für den PC........13 10. finitus Technologien erklärt................14 10.1. ALD „active loaded differential amplifier“............14 10.2. NOD „non intrusive opto coupled detection“..........14 10.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise ACHTUNG! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren. Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin. - Seite 4 Lesen Sie diese Anleitung. ● Bewahren Sie diese Anleitung gut auf und geben Sie das Gerät nur mit dieser ● Anleitung weiter. Beachten Sie alle Warnhinweise. ● Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nur zu dem Zweck ● und auf die Weise, wie in dieser Anleitung beschrieben.
-
Seite 5: Überblick
Das stellt ein Maximum an Klangqualität sicher. Mit seiner Ethernetschnittstelle ist er ebenfalls für Anwendungen mit Homeserver gewappnet. Starten Sie mit dem poambo in ein neues Hörerlebnis! Der poambo gibt wie kein anderer die erweiterten Möglichkeiten der SACD und DVD-Audio wieder! 4. Inhalt der Verpackung Packen Sie den poambo vorsichtig aus und überprüfen Sie ihn auf eventuelle... -
Seite 6: Die Geräterückseite Und -Vorderseite
5. Die Geräterückseite und -vorderseite 5.1. Die Rückseite des poambo Abbildung 5.1.1: Rückseite poambo Der poambo verfügt über zwei Cinch (RCA) Eingänge auf der Geräterückseite. Das verstärkte Audiosignal steht an zwei Ausgängen (je zwei Klemmen) zur Verfügung, hier werden die Lautsprecher angeschlossen. -
Seite 7: Die Vorderseite Des Poambo

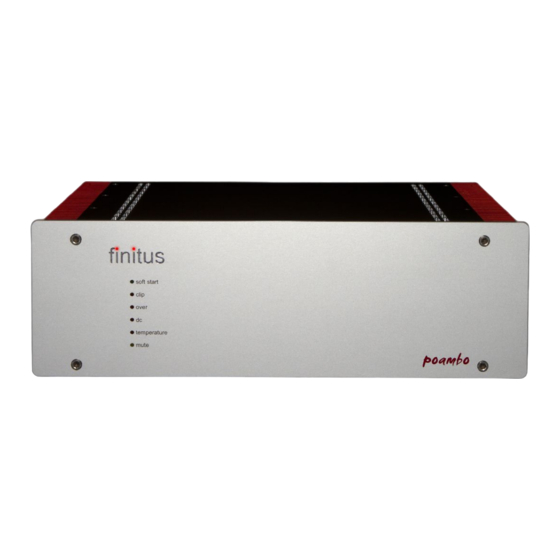

5.2. Die Vorderseite des poambo Abbildung 5.2.1: Vorderseite poambo Zwei Leuchtdioden in den i-Punkten des finitus Logos zeigen die Betriebsart an, beide müssen während des normalen Betriebs rot leuchten. Falls sie abwechselnd blinken liegt eine besondere Betriebsart vor, welche auf den darunterliegenden Leuchtdioden angezeigt wird. -
Seite 8: Betriebsartanzeige Auf Der Front
5.2.1. Betriebsartanzeige auf der Front Die LED-Anzeige auf der Gerätefront informiert Sie über den aktuellen Status des poambo. Wenn die beiden Logo-LEDs blinken, liegt einer der folgenden Zustände vor: soft start • Das Gerät wurde eingeschaltet und startet gerade. Nach wenigen Sekunden erlischt die Softstart LED, nach weiteren fünf Sekunden wird der Lautsprecherausgang zugeschaltet und Sie können Musik... -
Seite 9: Das Innere Des Poambo
Öffnet die Ausgangsrelais zum Schutz der Lautsprecher sobald ein zu hoher Gleichspannungswert gemessen wird. Clip Detection • Mit Hilfe der finitus TDC ("true difference clip detection") wird echtes Clipping detektiert und zum Schutz der Lautsprecher die Ausgangsrelais geöffnet. Mains fail detection •... -
Seite 10: Technische Finessen
Lüftergeräusch? Fehlanzeige, der poambo ist rein passiv gekühlt! Quasi dc coupled system • Die untere Grenzfrequenz ist so gering, dass sich der poambo wie ein DC- gekoppeltes System verhält. Dennoch blockiert er Gleichspannungen am Eingang und schützt so die Lautsprecher. -
Seite 11: Inbetriebnahme Des Poambo
Schalten Sie nun zunächst alle Zuspieler und Ihren Vorverstärker und dann den poambo ein. 7.4. Musik hören Nun ist es an der Zeit, das zu tun, was der poambo am besten kann..musikalisch sein! Starten Sie die Wiedergabe an Ihrem Zuspieler und drehen Sie den Lautstärkesteller des Vorverstärkers langsam lauter, bis eine angenehme Hörlautstärke erreicht ist. -
Seite 12: Reinigung Des Poambo
Benutzung Streifen durch ungleichmäßiges Wegtrocknen der Mittel.Sprühen Sie einen Lappen oder besser ein Mikrofasertuch mit dem Reinigungsmittel ein und verteilen Sie es auf den Flächen des poambo in Richtung der Bürstung. Reiben Sie nun solange gleichmäßig über die gesamte Fläche, bis das Mittel weggetrocknet ist. -
Seite 13: Poambo Control - Die Steuerungssoftware Für Den Pc
9. poambo control - Die Steuerungssoftware für den PC Sie haben die Möglichkeit den poambo mit Hilfe der Steuerungssoftware „poambo control“ via Netzwerk zu kontrollieren sowie seinen Betriebszustand sowie zusätzliche Parameter auszulesen. Mehr Details zur Software, deren Installation und Nutzung finden Sie in dem Benutzerhandbuch der „pomabo control“... -
Seite 14: Finitus Technologien Erklärt
Optimums mit der entsprechenden Genauigkeit. 10.5. OIS “outside independent system” Wie alle anderen finitus Produkte ist auch der poambo gezielt darauf ausgelegt, möglichst unabhängig von externen Komponenten zu sein. Alle Schaltkreise besitzen eine extrem hohe Unterdrückung äußerer Einflüsse, so dass externe Komponenten wie Sicherungen, Stromkabel etc. -
Seite 15: Technische Daten Des Poambo
11. Technische Daten des poambo Alle Audiomessungen wurden mit einem Audio Precision Messsystem durchgeführt. Verstärkung 20.0 dB, Kanaldifferenz <0.1dB Frequenzgang -0.1dB @10Hz / +0.8dB @200kHz (open) Phasengang +5° @10Hz / -5° @200kHz (open, lineare Phase) THD+N 0.0007% offen, 1kHz (<10Hz-80kHz, unweighted) 0.0030% @1W, 8Ω, 1kHz (<10Hz-80kHz, unweighted) -
Seite 16: Kontaktdaten
12. Kontaktdaten Falls Sie Fragen, Vorschläge oder Wünsche haben, scheuen Sie sich nicht, uns zu kontaktieren. finitus GmbH Dipl.-Ing. Bert Gerlach Im Höngel 2 51789 Lindlar-Fenke Tel: +49 (0)2266 4783276 Email: bert.g@finitus.de Internet: www.finitus.de...
