Leuze electronic MSI-RM2 Originalbetriebsanleitung
Sicherheits-schaltgeräte
Inhaltszusammenfassung für Leuze electronic MSI-RM2

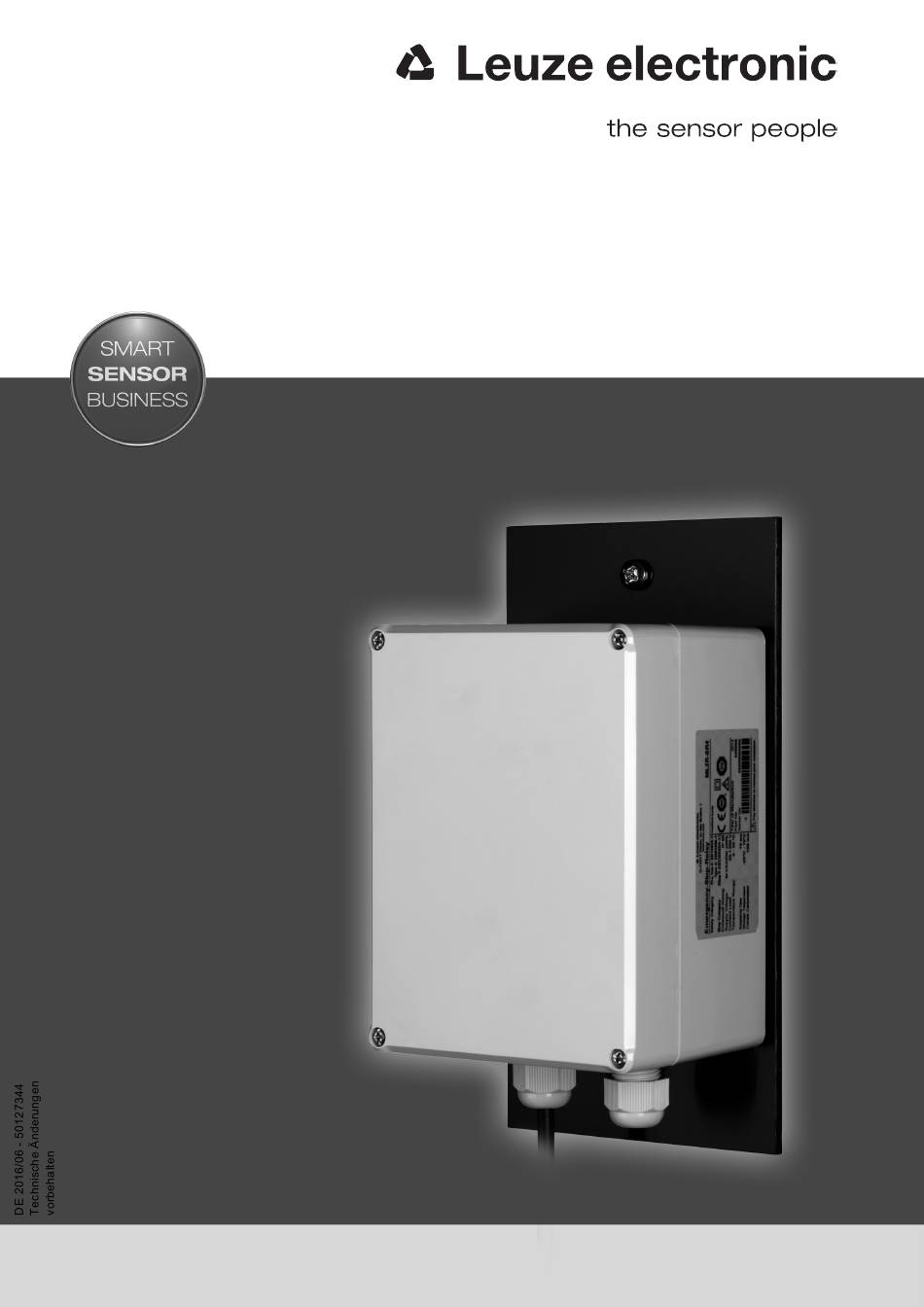

- Seite 1 MSI-RM2 Sicherheits-Schaltgeräte S I C H E R I M P L E M E N T I E R E N U N D B E T R E I B E N O r i g i n a l - B e t r i e b s a n l e i t u n g...
- Seite 2 © 2016 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic ML2R-RM2...
-
Seite 3: Inhaltsverzeichnis
EG-Konformitätserklärung ......... 24 Leuze electronic... -
Seite 4: Zu Diesem Dokument
Die Checklisten (siehe Kapitel 8 „Prüfen“) gelten als Referenz für den Maschinenhersteller oder Ausrüster. Sie ersetzen weder die Prüfung der gesamten Maschine oder Anlage vor der ersten Inbetriebnahme noch deren regelmäßige Prüfungen durch eine befähigte Person. Die Checklisten enthalten Mindestprüfanforderungen. Abhängig von der Applikation können weitere Prüfungen erforderlich sein. Leuze electronic ML2R-RM2... -
Seite 5: Sicherheit
Stellen Sie sicher, dass das Sicherheits-Schaltgerät korrekt angeschlossen wird und die Schutzfunk- tion der Schutzeinrichtung gewährleistet ist. Stellen Sie sicher, dass bei allen Umbauten, Wartungsarbeiten und Prüfungen die Anlage sicher still- gesetzt und gegen Wiedereinschalten gesichert ist. Leuze electronic ML2R-RM2... -
Seite 6: Vorhersehbare Fehlanwendung
Verwendung gilt als nicht bestimmungsgemäß. Das Sicherheits-Schaltgerät allein stellt keine vollständige Schutzeinrichtung dar. Es eignet sich nicht für den Einsatz in folgenden Fällen: • In explosiver oder leicht entflammbarer Atmosphäre. • An Maschinen oder Anlagen mit langen Nachlaufzeiten. Leuze electronic ML2R-RM2... -
Seite 7: Befähigte Personen
• Befolgung aller Vorschriften und Richtlinien zu Arbeitsschutz und Arbeitssicherheit. • Regelmäßige Prüfung durch befähigte Personen. Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Sicherheits-Schaltgerät wird nicht bestimmungsgemäß verwendet. • Sicherheitshinweise werden nicht eingehalten. -

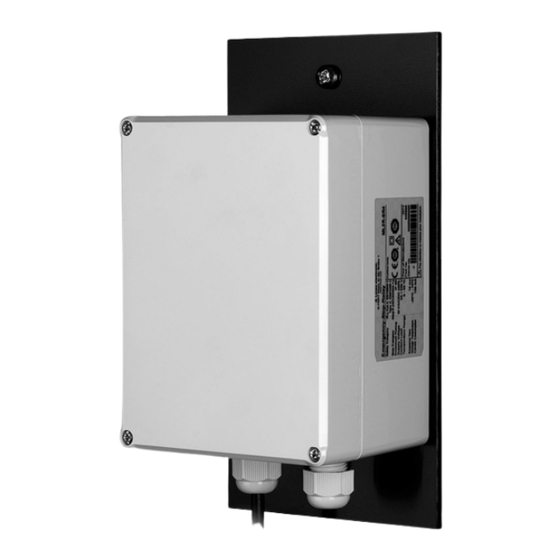

Seite 8: Gerätebeschreibung
Es müssen keine neuen Leitungen von der Maschine zum Schaltschrank verlegt werden. Der Sicherheits- Sensor kann direkt an die Adapterbox ML2R-RM2 angeschlossen werden. Die Leitung, die am ROBUST angeklemmt war wird in der Adapterbox an das Klemmenfeld ange- schlossen. Leuze electronic ML2R-RM2... -
Seite 9: Funktionen
Funktionen Funktionen Mit Hilfe von Steckbrücken zwischen den Klemmen kann die Parametrierung vorgenommen werden. • mit/ohne Reset • mit Schützkontrolle Leuze electronic ML2R-RM2... -
Seite 10: Montage
Beachten Sie relevante Normen, Vorschriften und diese Anleitung. Das Sicherheits-Schaltgerät in der Adapterbox ist bereits komplett verdrahtet. Montieren Sie die Adapterbox an geeigneter Stelle in Nähe des Sicherheits-Sensors. Schließen Sie den Sicherheits-Sensors an die Adapterbox an. Nehmen Sie den Sicherheits-Sensor in Betrieb. Leuze electronic ML2R-RM2... -
Seite 11: Elektrischer Anschluss
(siehe Kapitel 2.1 „Bestimmungsgemäße Verwendung und vorhersehbare Fehlanwendung“). Am Sicherheits-Schaltgerät sind 12 nummerierte Klemmen, an denen die Leitungen für die verschiedenen Funktionen angeklemmt werden. Tabelle 6.1: Belegung der Klemmen Klemme MSI-RM2B Relaiskontakt 2 IN, Öffner Relaiskontakt 2 IN, Schliesser Relaiskontakt 1 OUT Leuze electronic ML2R-RM2... -
Seite 12: Schaltungsplan
Rückführkreis (EDM) Sensoreingang Kanal 1, 24 V Sensoreingang Kanal 2, 24 V Relaiskontakt 1 IN, Schliesser Relaiskontakt 2 OUT Relaiskontakt 1 IN, Öffner Schaltungsplan -F60 or 1,5mm² Leuze electronic MSI-RM2B or 1,5mm² CB-M12-2000E-8GF Schaltschrank Bild 6.1: Schaltungsplan ML2R-RM2 Leuze electronic ML2R-RM2... -
Seite 13: In Betrieb Nehmen
• Eine sichere Netztrennung ist gewährleistet (gemäß EN/IEC 60742). • Veränderungen und Unterbrechungen der Versorgungsspannung werden abgefangen (gemäß EN/ IEC 61496-1). • Die Funktion Anlauf-/Wiederanlaufsperre der angeschlossenen Sicherheits-Sensoren oder Sicher- heits-Schaltgeräte ist aktiviert. Schalten Sie die Stromversorgung ein. Das Sicherheits-Schaltgerät ist einsatzbereit. Leuze electronic ML2R-RM2... -
Seite 14: Prüfen
Schaltgeräts festgestellt ist, dürfen sie in den Steuerkreis der Anlage eingebunden werden. HINWEIS Leitungen querschlusssicher verlegen Verlegen Sie die Anschlussleitungen zur Maschinensteuerung querschlusssicher, z. B. durch eine geschützte Verlegung in einem Kabelkanal. 8.1.1 Checkliste – Erstinbetriebnahme Intervall: einmalig vor der ersten Inbetriebnahme und nach Modifikation Leuze electronic ML2R-RM2... - Seite 15 Gefahr bringenden Bewegung der Maschine wirksam? Sind die Hinweise zur täglichen Prüfung des Sicherheits-Sensors für das Bedienperso- nal lesbar und gut sichtbar angebracht? Ist der Muting-Leuchtmelder sichtbar an der Ein-/Ausfahrtsstrecke angebracht? Bewahren Sie diese Checkliste bei den Maschinenunterlagen auf. Leuze electronic ML2R-RM2...
-
Seite 16: Regelmäßig Durch Befähigte Person
Tabelle 8.2: Checkliste – Täglich oder bei Schichtwechsel Checkpunkt nein Sind Sicherheits-Schaltgerät, Sicherheits-Lichtschranke, Anschlusskabel, Stecker und Befehlsgeräte unbeschädigt und ohne Anzeichen von Manipulation? Sind alle Gefahrstellen der Maschine nur durch ein oder mehrere Schutzfelder von Sicherheits-Lichtschranken zugänglich? Leuze electronic ML2R-RM2... - Seite 17 Verhindert die Anlauf-/Wiederanlaufsperre den automatischen Anlauf der Maschine nach dem Einschalten oder Aktivieren der Sicherheits-Lichtschranke/des Sicherheits- Schaltgeräts? Unterbrechen Sie einen Lichtstrahl der Sicherheits-Lichtschranke mit einem Testkörper bei laufendem Betrieb. Wird die Gefahr bringende Bewegung umgehend stillgesetzt? Leuze electronic ML2R-RM2...
-
Seite 18: Pflegen
Pflegen Pflegen Das Sicherheits-Schaltgerät ist wartungsfrei. Leuze electronic ML2R-RM2... -
Seite 19: Entsorgen
Entsorgen Entsorgen Beachten Sie bei der Entsorgung die national gültigen Bestimmungen für elektronische Bauteile. Leuze electronic ML2R-RM2... -
Seite 20: Service Und Support
Service und Support Service und Support Rufnummer für 24-Stunden-Bereitschaftsservice: +49 (0) 7021 573-0 Service-Hotline: +49 7021 573-123 E-Mail: service.schuetzen@leuze.de Rücksendeadresse für Reparaturen: Servicecenter Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Leuze electronic ML2R-RM2... -
Seite 21: Technische Daten
EN 50082-2 Umgebungstemperatur, Betrieb 0 … +50 °C Umgebungstemperatur, Lagerung –25 … +70 °C Verschmutzungsgrad Tabelle 12.3: Zeitverhalten Anzugsverzögerung 20 ms Rückfallverzögerung, Reaktionszeit 10 ms Tabelle 12.4: Mechanische Daten, Adapterbox Farbe hellgrau Material ABS Kunststoff Ausführung Staubdicht, strahlwassergeschützt Leuze electronic ML2R-RM2... - Seite 22 Technische Daten Schutzart IP 65 Zulässiger Leiterquerschnitt Schraubklemmen 0,2…2,5 mm (AWG 24-12) Zulässiger Leiterquerschnitt Federkraftklemmen 0,2…1,5 mm (AWG 24-16) Abmessungen (Höhe x Breite x Tiefe) 90 mm x 120 mm x 160 mm Leuze electronic ML2R-RM2...
-
Seite 23: Bestellhinweise
Bestellhinweise Bestellhinweise Tabelle 13.1: Sicherheits-Schaltgerät MR2L-RM2 Art.-Nr. Artikel Beschreibung 549997 ML2R-RM2 Sicherheits-Schaltgerät in Adapterbox Leuze electronic ML2R-RM2... -
Seite 24: Eg-Konformitätserklärung
Liebigstr. 4; 82256 Fuerstenfeldbruck; Germany Datum / Date / Date Ulrich Balbach, Geschäftsführer / Director / Directeur Leuze electronic GmbH + Co. KG, Sitz Owen|Registergericht Stuttgart, HRA 230712 Liebigstraße 4, D-82256 Fürstenfeldbruck|T +49 8141 5350-0, F +49 8141 5350-190|info@leuze.de, www.leuze.de Persönlich haftende Gesellschafterin: Leuze electronic Geschäftsführungs-GmbH, Sitz Owen|Registergericht Stuttgart, HRB 230550...
