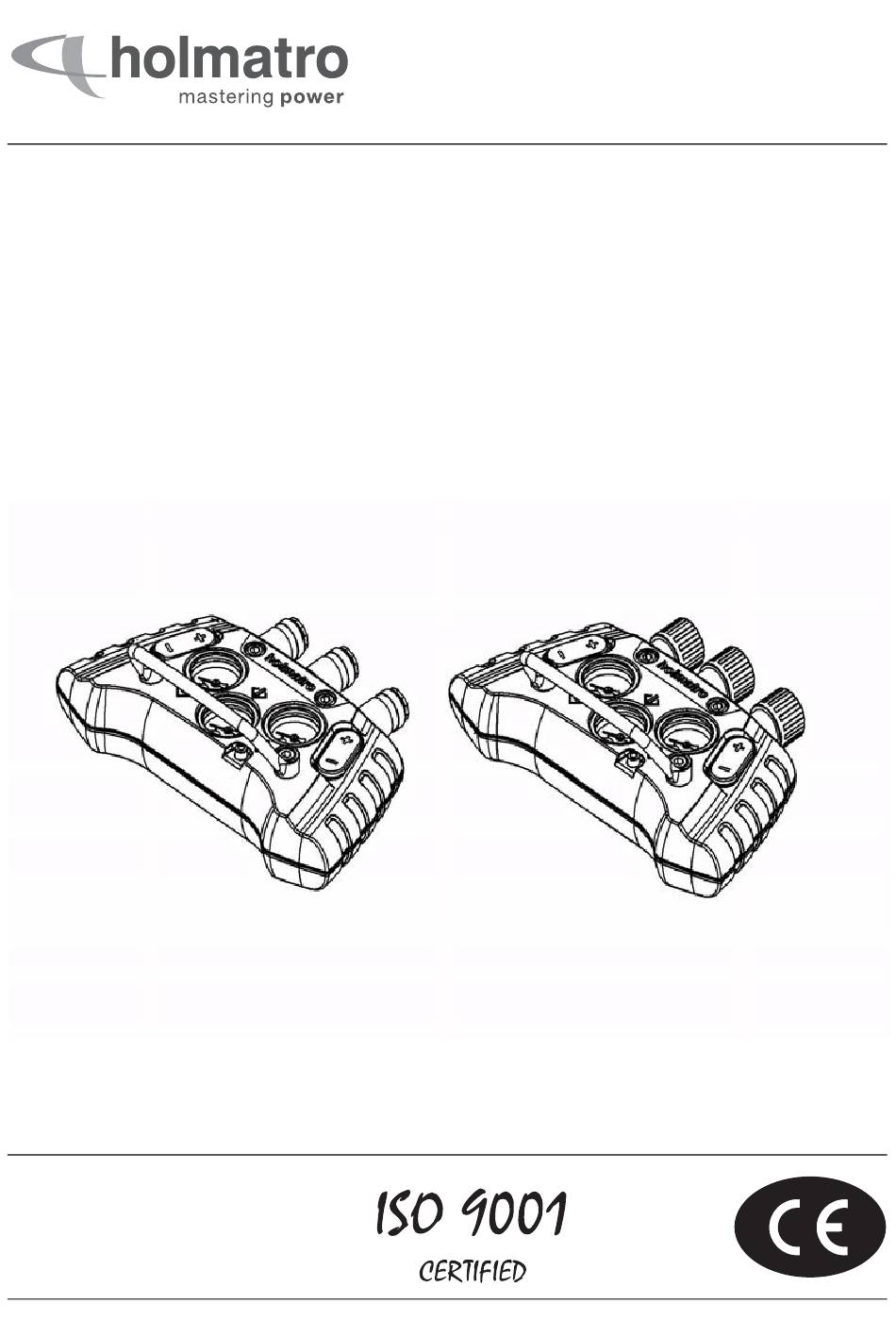

- Seite 1 HDC 8 (J) Handleiding Manual HDC 12 (J) Mode d’emploi Betriebsanleitung Manual Manual 手册...
- Seite 2 Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro céggel. Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro. Contattare Holmatro se il manuale utente non è disponibile nella propria lingua. Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
- Seite 3 Fig. 1 Fig. 2 HDC (J) 916.001.459_004...
- Seite 4 Fig. 3 Fig. 5 Fig. 4 916.001.459_004 HDC (J)
- Seite 5 Fig. 6 Fig. 7 HDC (J) 916.001.459_004...
- Seite 44 Ausschlusserklärung Alle Rechte vorbehalten. Kein Inhalt dieser Publikation darf ohne vorherige schriftliche Zustimmung durch Holmatro bekannt gemacht, reproduziert oder in irgendeiner Weise verändert werden. Holmatro behält sich das Recht vor, Teile der Werkzeuge ohne vorherige Information zu verändern oder auszutauschen. Der Inhalt dieser Bedienungsanleitung kann ebenfalls jederzeit geändert werden.
- Seite 45 Sicherheitsventil: Vorrichtung, die übermäßigen Druck ablässt. Allgemeines Herzlichen Glückwunsch zum Kauf dieses Holmatro-Produkts. Diese Bedienungsanleitung enthält Anweisungen für Einsatz, Wartung, mögliche Fehlfunktionen und die Sicherheit der Ausrüstung. Außerdem werden in dieser Bedienungsanleitung die Sicherheitsbestimmungen für den Einsatz eines vollständigen Holmatro-Systems beschrieben. Die Abbildungen in dieser Bedienungsanleitung können je nach Ausführung des Modells leicht vom Gerät abweichen.
-
Seite 46: Qualifiziertes Personal
Garantie Garantiebestimmungen siehe allgemeine Geschäftsbedingungen (auf Anfrage bei Ihrem Holmatro- Händler erhältlich). Holmatro weist darauf hin, dass alle Garantien auf jedes Stück der Ausrüstung ungültig werden und Holmatro von jeder Verantwortung und Haftung freigestellt ist, wenn: • Service und Wartung nicht streng entsprechend der Anweisungen ausgeführt werden, Reparaturen nicht von einem von Holmatro zertifizierten Techniker ausgeführt werden bzw. -
Seite 47: Typenschild Und Ce-Kennzeichen Auf Der Ausrüstung
Siehe Fig. 1. Alle auf der Ausrüstung befestigten Piktogramme, die sich auf Sicherheit und Gefahren beziehen, müssen eingehalten werden und deutlich lesbar sein. Wenn die Piktogramme unleserlich sind, lassen Sie sie von einem zertifizierten Holmatro-Techniker ersetzen. WARNUNG Das Nichtbefolgen dieser Anweisungen kann zu ernsthaften Personenverletzungen, tödlichen Unfällen, Schäden am System oder Folgeschäden führen. - Seite 48 Teile-Nr. Kennzeichnung WARNUNG 920.000.455. Max. Betriebsdruck. MAX. 0.8 MPa Typenschild Typenschild mit: Bitte wenden Sie sich • Modellangabe an Holmatro. • Seriennummer • Herstellungsdatum • CE-Kennzeichnung HINWEIS Bitte wenden Sie sich Lesen Sie vor dem Einsatz die an Holmatro. Bedienungsanleitung.
-
Seite 49: Allgemeine Sicherheitsbestimmungen
Lackierte Teile und Teile aus Plastik und Gummi sind nicht korrosions- und säurefest. Spülen Sie mit Ausnahme elektrischer Teile die Teile, die mit korrosiven Säuren und Flüssigkeiten in Berührung gekommen sind, mit reichlich Wasser. Fragen Sie Ihren Holmatro-Händler nach Angaben zur Widerstandsfähigkeit. -
Seite 50: Sicherheitsbestimmungen Für Die Wartung
• Verbinden bzw. trennen Sie niemals Kupplungen, während das System unter Druck steht. • Benutzen Sie ausschließlich Holmatro-Originalzubehör und vergewissern Sie sich, dass es korrekt installiert wurde. • Halten Sie das System sofort an, wenn Sie ungewohnte Geräusche oder ein ungewöhnliches Verhalten bemerken. -
Seite 51: Produktidentifikation
Vorbereitung für den Gebrauch Allgemeines • Überprüfen Sie die Ausrüstung vor dem Einsatz auf Vollständigkeit und Beschädigungen. Benutzen Sie keine Ausrüstung mit Beschädigungen. Verständigen Sie Ihren Holmatro-Händler. • Prüfen Sie, ob alle Zubehörteile verfügbar sind. Der Batterie für die LED-Lampe Siehe Fig. -
Seite 52: Bedienung Des Steuergeräts
Bedienung Betrieb des Systems Ein Druckluftsystem besteht aus einer Druckluftquelle, einem Druckminderer, einem Steuergerät und pneumatischen Werkzeugen wie beispielsweise Hebekissen. Bedienung des Steuergeräts Die HDC-Steuerbox ist mit zwei Dreiwegeventilen ausgerüstet: • Drücken Sie „+“ auf dem Bedienknopf, um das Hebekissen mit Luft zu füllen. •... -
Seite 53: Nach Dem Gebrauch
6.4.2 Inspektion • Überprüfen Sie die Einheit auf Vollständigkeit, Ölleckagen und Beschädigungen. Verwenden Sie die Einheit nicht, falls sie undicht oder beschädigt ist. Verständigen Sie Holmatro. 6.4.3 Reinigung und Lagerung • Reinigen Sie das Werkzeug und eventuelles Zubehör vor der Lagerung. -
Seite 54: Wartung
Tectyl ML fra Valvoline (langtidskonservering) Efter behov Hydrauliske koblinger WD-40 konserveringsolie Efter behov Kontakt din Holmatro-forhandler for information om reservedele. Wartungsplan Dieser Plan ist ein Durchschnitt. Je nach Intensität des Gebrauchs Ihrer Ausrüstung kann Holmatro für Sie einen spezifischen Wartungsplan zusammenstellen. 916.001.459_004 HDC (J) - Seite 55 öffnet. • Prüfen Sie das andere Druckentlastungsventil auf die gleiche Weise. • Wenden Sie sich an Ihren Holmatro-Händler, wenn das Druckentlastungsventil zu früh oder zu spät öffnet. Modell HDC 12 (J) • Verbinden Sie das Steuergerät mit einer Druckluftquelle mit einem Druck von ca. 14 bar (beispielsweise über einen Druckregler).
- Seite 56 Recyceln Sie die verschiedenen in der Ausrüstung verwendeten Materialien wie Stahl, Aluminium, NBR (Butadien-Acrylnitril-Kautschuk) und Kunststoff. • Sammeln Sie sämtliche gefährlichen Substanzen getrennt und entsorgen Sie sie auf umweltgerechte Weise. • Informieren Sie sich beim Holmatro-Händler über die Wiederverwertung. 916.001.459_004 HDC (J)
