PRÉPARATION POUR L'UTILISATION
ASSEMBLAGE DE LA BOBINE
ATTENTION: Assurez-vous que la machine ne soit pas branchée.
NOTE: Les bobines pour souder sont disponibles dans les magasins spécialisés.
1. Ouvrez le panneau latéral en appuyant sur le verrouille.
2. Enlevez le contre-écrou et le disque de rétention.
3. Placez la bobine (non fournie) sur l'axe pour qu'elle coïncide sur le ressort.
• Ne libérez pas la tension sur le câble parce que ceci pourrait entraîner des problèmes d'alimentation ultérieurement.
• Le câble doit être enroulé dans le sens contraire aux aiguilles d'une montre depuis le fons de la bobine.
• La bobine doit être installée orientée correctement, en cas contraire ne fonctionnera pas correctement.
1
2
3

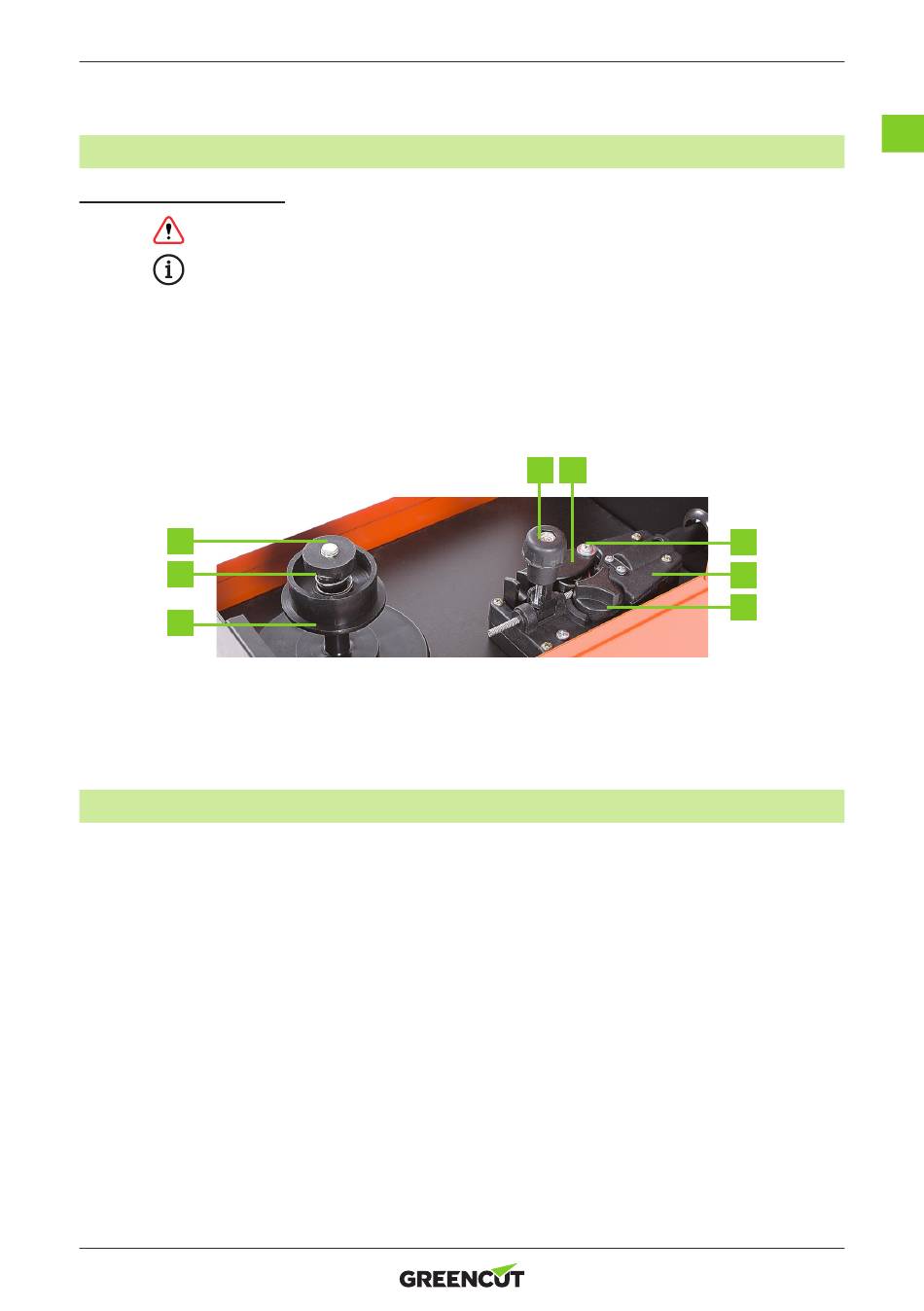

1. Contre-écrou
2. Disque de rétention
3. Bobine
4. Contre-écrou
AJUSTEMENT DE LA TAILLE DU ROULEAU
1. Desserrez le contre-écrou et girez-le vers vous.
2. Soulevez le bras.
3. Prenez l'écrou triangulaire sur le couvercle du rouleau et tournez-la 90º vers la gauche pour l'enlever.
4. Tirez du contre-écrou du rouleau vers l'extérieur pour le desserrer.
5. Enlevez le rouleau de l'axe. La rainure a une trace dans le côté correspondant au rouleau et a 2 dimensions
différentes. Sélectionnez la taille de la rainure du rouleau selon le diamètre du fil de fer. Mettez le rouleau
avec la trace vers vous.
6. Remettez le couvercle du rouleau dans l'axe.
7. Assurez-vous que les flasques de serrage du couvercle soit bien placés dans les orifices circulaires du moule
et après, girez le couvercle du rouleau 90º pour le fixer.
4 5
5. Tension du rouleau
6. Bras
7. Protection torche
8. Carcasse du rouleau
