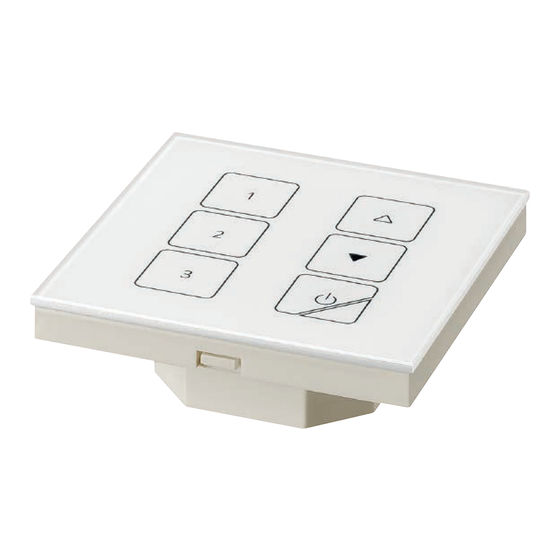

Tridonic Dali Basic C Produktbeschreibung
Quicklinks

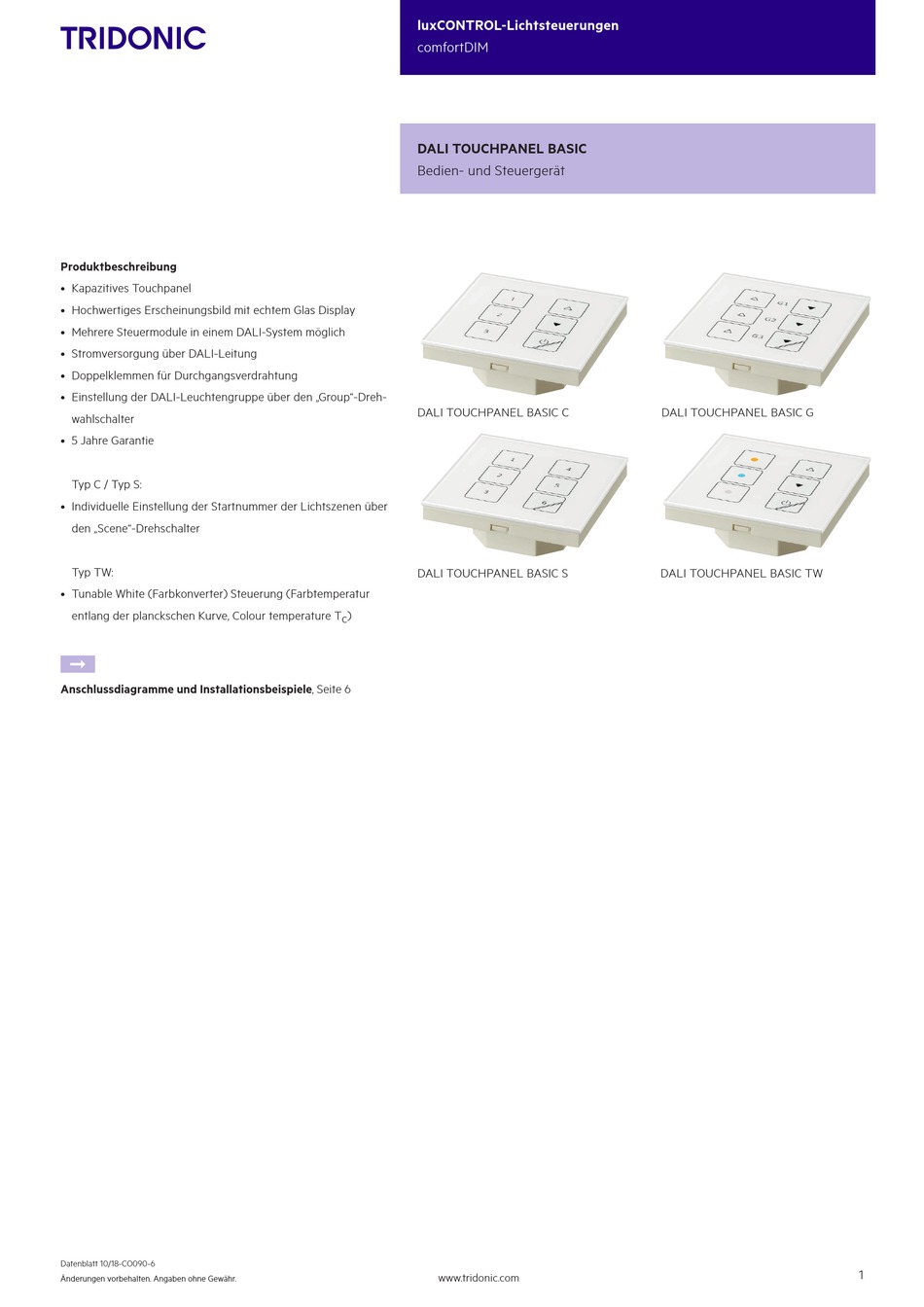

Produktbeschreibung
• Kapazitives Touchpanel
• Hochwertiges Erscheinungsbild mit echtem Glas Display
• Mehrere Steuermodule in einem DALI-System möglich
• Stromversorgung über DALI-Leitung
• Doppelklemmen für Durchgangsverdrahtung
• Einstellung der DALI-Leuchtengruppe über den „Group"-Dreh-
wahlschalter
• 5 Jahre Garantie
Typ C / Typ S:
• Individuelle Einstellung der Startnummer der Lichtszenen über
den „Scene"-Drehschalter
Typ TW:
• Tunable White (Farbkonverter) Steuerung (Farbtemperatur
entlang der planckschen Kurve, Colour temperature T c )
È
Anschlussdiagramme und Installationsbeispiele, Seite 6
Datenblatt 10/18-CO090-6
Änderungen vorbehalten. Angaben ohne Gewähr.
luxCONTROL-Lichtsteuerungen
comfortDIM
DALI TOUCHPANEL BASIC
Bedien- und Steuergerät
DALI TOUCHPANEL BASIC C
DALI TOUCHPANEL BASIC S
www.tridonic.com
DALI TOUCHPANEL BASIC G
DALI TOUCHPANEL BASIC TW
1
Verwandte Anleitungen für Tridonic Dali Basic C
Inhaltszusammenfassung für Tridonic Dali Basic C
- Seite 1 „Scene“-Drehschalter Typ TW: DALI TOUCHPANEL BASIC S DALI TOUCHPANEL BASIC TW • Tunable White (Farbkonverter) Steuerung (Farbtemperatur entlang der planckschen Kurve, Colour temperature T c ) È Anschlussdiagramme und Installationsbeispiele, Seite 6 Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
- Seite 2 0,21 kg DALI TOUCHPANEL BASIC G 28001988 Group 10 Stk. 0,21 kg DALI TOUCHPANEL BASIC S 28001989 Scene 10 Stk. 0,21 kg DALI TOUCHPANEL BASIC TW 28001990 Tunable White 10 Stk. 0,21 kg Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
- Seite 3 Inbetriebnahme der DALI-Leitung auf einfache Weise mit Hilfe der Szene- oder Gruppen-Befehle an Ihre DALI-Installation verschickt werden. Tridonic-Software masterCONFIGURATOR in Verbindung mit dem DALI USB über einen Windows PC erfolgen. Hierfür können aber auch andere standardmäßige DALI-Inbetriebnahmetools anderer Hersteller verwendet...
-
Seite 4: Schnittstellen / Kommunikation
Lang drücken Gruppe 14 hinunter dimmen 3 Kurz drücken Broadcast Aufruf max Lang drücken Broadcast hinauf dimmen 6 Kurz drücken Broadcast off Lang drücken Broadcast hinunter dimmen 7 Position LED aktivieren/deaktivieren bei standardmäßig aktiviertem langem Drücken Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr. - Seite 5 3 Kurz/lang drücken Gruppe 10 Aufruf Farbtemperaturwert 4.000 K 4 Kurz/lang drücken Gruppe 10 hinauf dimmen 5 Kurz/lang drücken Gruppe 10 hinunter dimmen 6 Gruppe 10 Wechsel zwischen max/off 7 Position LED aktivieren/deaktivieren bei standardmäßig aktiviertem langem Drücken Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
-
Seite 6: Installation / Verdrahtung
• Bei Montage und Installation des Geräts muss die Spannungsversorgung unterbrochen sein • Montage, Installation und Inbetriebnahme des Geräts darf nur durch qualifiziertes Fachpersonal erfolgen • An den DALI-Klemmen und der DALI-Steuerleitung kann im Fehlerfall eine gefährliche Spannung auftreten Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr. - Seite 7 5. Sonstiges 5.1 Zusätzliche Informationen Weitere technische Informationen auf www.tridonic.com → Technische Daten Garantiebedingungen auf www.tridonic.com → Services Lebensdauerangaben sind informativ und stellen keinen Garantieanspruch dar. Keine Garantie wenn das Gerät geöffnet wurde! Datenblatt 10/18-CO090-6 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
