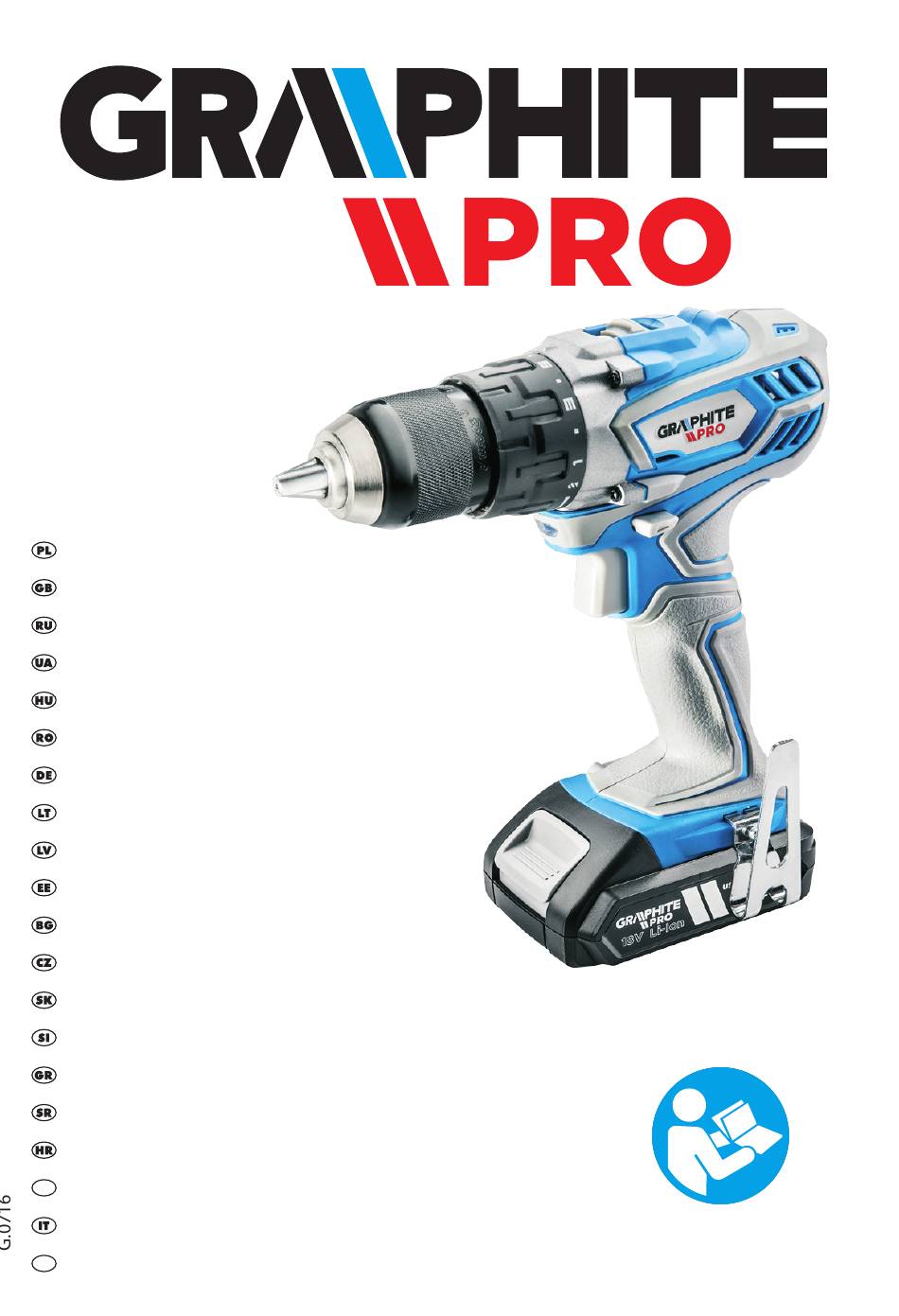

GRAPHITE PRO 59GP400 Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
WIERTARKO-WKRĘTARKA AKUMULATOROWA
CORDLESS DRILL
ДРЕЛЬ-ШУРУПОВЕРТ АККУМУЛЯТОРНАЯ
ДРИЛЬ-ШРУБОВЕРТ АКУМУЛЯТОРНИЙ
AKKUMULÁTOROS FÚRÓ–CSAVARBEHAJTÓ
BORMASINA-SURUBELNITA CU AKUMULATOR
AKKUBOHRSCHRAUBER
AKUMULIATORINIS GRĘŽTUVAS – SUKTUVAS
AKUMULATORA URBJMAŠĪNA – SKRŪVGRIEZIS
AKUTRELL
ПРОБИВЕН ВИНТОВЕРТ
AKUMULÁTOROVÁ VRTAČKA -ŠROUBOVÁK
AKUMULÁTOROVÝ VŔTACÍ SKRUTKOVAČ
AKUMULATORSKI VRTALNIK – VIJAČNIK
ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΔΡΑΠΑΝΟ-ΚΑΤΣΑΒΙΔΟ
AKUMULATORSKE BUŠILICE – ODVIJAČA
AKUMULATORSKA BUŠILICA- IZVIJAČ
TALADRO ATORNILLADOR A BATERÍA
ES
59GP400
TRAPANO AVVITATORE A BATTERIE
ACCU BOORSCHROEVENDRAAIER
NL
Inhaltsverzeichnis
Inhaltszusammenfassung für GRAPHITE PRO 59GP400
-
Seite 5: Руководство По Эксплуатации
INSTRUKCJA OBSŁUGI INSTRUCTION MANUAL BETRIEBSANLEITUNG РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ HASZNÁLATI UTASÍTÁS INSTRUCTIUNI DE DESERVIRE INSTRUKCE K OBSLUZE NÁVOD NA OBSLUHU NAVODILA ZA UPORABO APTARNAVIMO INSTRUKCIJA LIETOŠANAS INSTRUKCIJA KASUTUSJUHEND ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ UPUTE ZA UPOTREBU UPUTSTVO ZA UPOTREBU ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ INSTRUCCIONES DE USO MANUALE PER L’USO GEBRUIKSAANWIJZING... -
Seite 27: Detaillierte Sicherheitsvorschriften
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG AKKUBOHRSCHRAUBER 59GP400 ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES GERÄTES GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF. DETAILLIERTE SICHERHEITSVORSCHRIFTEN SPEZIELLE VORSCHRIFTEN ZUM SICHEREN BETRIEB DES AKKUBOHRSCHRAUBERS ● Tragen Sie den Gehörschutz beim Betrieb des Akkubohrschraubers. Vermeiden Sie Lärm, sonst droht Ihnen ein Hörverlust. - Seite 28 ● Vor der Inbetriebnahme des Ladegeräts lesen Sie alle Hinweise, die in der vorliegenden Betriebsanleitung enthalten sind, Symbole auf dem Ladegerät und dem Produkt, für den das Ladegerät bestimmt ist. ● Um das eventuelle Verletzungsrisiko zu reduzieren, verwenden Sie das Ladegerät nur zum Aufladen von Lithium-Ionen-Akkumulatoren.
-
Seite 29: Aufbau Und Bestimmung
Erläuterung zu den eingesetzten Piktogrammen. Max. 50°C 1,2. Die Betriebsanleitung durchlesen und die darin enthaltenen Warnhinweise und Sicherheitshinweise beachten! Schutzbrille und Gehörschutz tragen. Das Gerät von Kindern fernhalten. Das Gerät vor Regen schützen. Das Gerät mit der Isolierung der 2. Klasse. Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten abtrennen. -
Seite 30: Beschreibung Für Verwendete Graphische Zeichen
14. Akku-Ladezustandsanzeige (LED-Diode) * Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten. BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN ACHTUNG ACHTUNG MONTAGE/EINSTELLUNGEN INFORMATION AUSSTATTUNG UND ZUBEHÖR Akkumulator – 2 St. Ladegerät – 1 St. Schraub-Bits – 1 St. Transportkoffer – 1 St. VORBEREITUNG AUF DEN EINSATZ: HERAUSNEHMEN / EINLEGEN DES AKKUS ●... -
Seite 31: Drehzahlsteuerung
Temperatur ist kaum wahrscheinlich und kann nie auftreten. Beim Laden werden die Akkus sehr heiß. Keine Arbeiten unmittelbar nach dem Laden ausführen – Abwarten bis der Akku Raumtemperatur erreicht. Dies wird die Beschädigung des Akkus verhindern. AKKU-LADEZUSTANDSANZEIGE Der Akkubohrschrauber ist mit einer Akku-Ladezustandsanzeige (LED-Dioden) ausgestattet. Um den Akku-Ladezustand zu prüfen, drücken Sie die Taste der Akku-Ladezustandsanzeige (13) (Abb. -
Seite 32: Überlastungskupplung
ÜBERLASTUNGSKUPPLUNG Die Einstellung des Drehmomenteinstellrings (3) in gewählter Stellung stellt die Kupplung auf einen bestimmten Drehmomentwert fest ein. Nach dem Erreichen des eingestellten Drehmomentwertes kommt es zur automatischen Auskupplung der Überlastungskupplung. Dies sichert vor einem zu tiefen Eindrehen von Schrauben oder einer Beschädigung des Akkubohrschraubers. DREHMOMENTSTEUERUNG ●... -
Seite 33: Bedienung Und Wartung
Gang II: größerer Drehzahlbereich, schwächeres Drehmoment. Abhängig von den auszuführenden Arbeiten den Gangumschalter in die entsprechende Stellung bringen. Lässt sich der Gangumschalter nicht verschieben, so soll man die Spindel leicht umdrehen. Schalten Sie den Gangumschalter nie beim Betrieb des Akkubohrschraubers um. Dies könnte zur Beschädigung des Elektrowerkzeugs führen. -
Seite 34: Technische Parameter
TECHNISCHE PARAMETER NENNWERTE Akkubohrschrauber Parameter Wert Spannung des Akkumulators 18 V DC Typ des Akkumulators Li-Ion Akku-Kapazität 2500 mAh USB-Power-Bank 5 V DC (1A) Bereich der Leerlaufdrehzahl Gang I 0-400 min 0-1500 min Gang II 1,5-13 mm Bereich der Schnellspannaufnahme Drehmomentstufen 1–15 + Bohren Max. - Seite 35 Schalldruckpegel: Lp = 88,9 dB(A) K = 3 dB(A) Schalleistungspegel: Lw = 99,9 dB(A) K = 3 dB(A) Wert der Schwingungsbeschleunigung: a = 1,351 m/s K=1,5 m/s UMWELTSCHUTZ / CE Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen.
