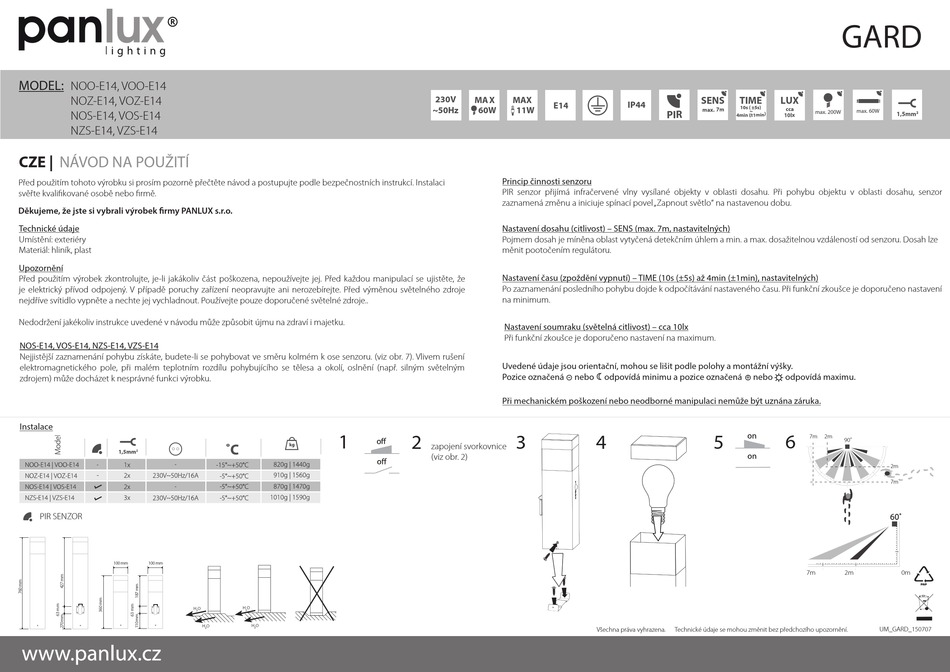

Panlux NOO-E14 Gebrauchsanweisung

MODEL:
NOO-E14, VOO-E14
NOZ-E14, VOZ-E14
NOS-E14, VOS-E14
NZS-E14, VZS-E14
CZE |
NÁVOD NA POUŽITÍ
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí. Instalaci
svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Umístění: exteriéry
Materiál: hliník, plast
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozena, nepoužívejte jej. Před každou manipulací se ujistěte, že
je elektrický přívod odpojený. V případě poruchy zařízení neopravujte ani nerozebírejte. Před výměnou světelného zdroje
nejdříve svítidlo vypněte a nechte jej vychladnout. Používejte pouze doporučené světelné zdroje..
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit újmu na zdraví i majetku.
NOS-E14, VOS-E14, NZS-E14, VZS-E14
Nejjistější zaznamenání pohybu získáte, budete-li se pohybovat ve směru kolmém k ose senzoru. (viz obr. 7). Vlivem rušení
elektromagnetického pole, při malém teplotním rozdílu pohybujícího se tělesa a okolí, oslnění (např. silným světelným
zdrojem) může docházet k nesprávné funkci výrobku.
Instalace
PIR SENZOR
100 mm 100 mm
H O
2
1
H O
2
H O
H O
2
2
230V
MA X MAX
E14
~50Hz 60W 11W
Princip činnosti senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu, senzor
zaznamená změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Nastavení dosahu (citlivost) – SENS (max. 7m, nastavitelných)
Pojmem dosah je míněna oblast vytyčená detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit pootočením regulátoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4min (±1min), nastavitelných)
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – cca 10lx
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označená - nebo  odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
2 3
zapojení svorkovnice
(viz obr. 2)
SENS TIME
IP44
nebo
+
4 5
Všechna práva vyhrazena. Technické údaje se mohou změnit bez předchozího upozornění.
GARD
LUX
max. 60W
max. 200W
1,5mm
2
odpovídá maximu.
6
7m 2m
90˚
2m
7m
7m 2m 0m
UM_GARD_150707
