Inhaltszusammenfassung für eta HACK 200 kW

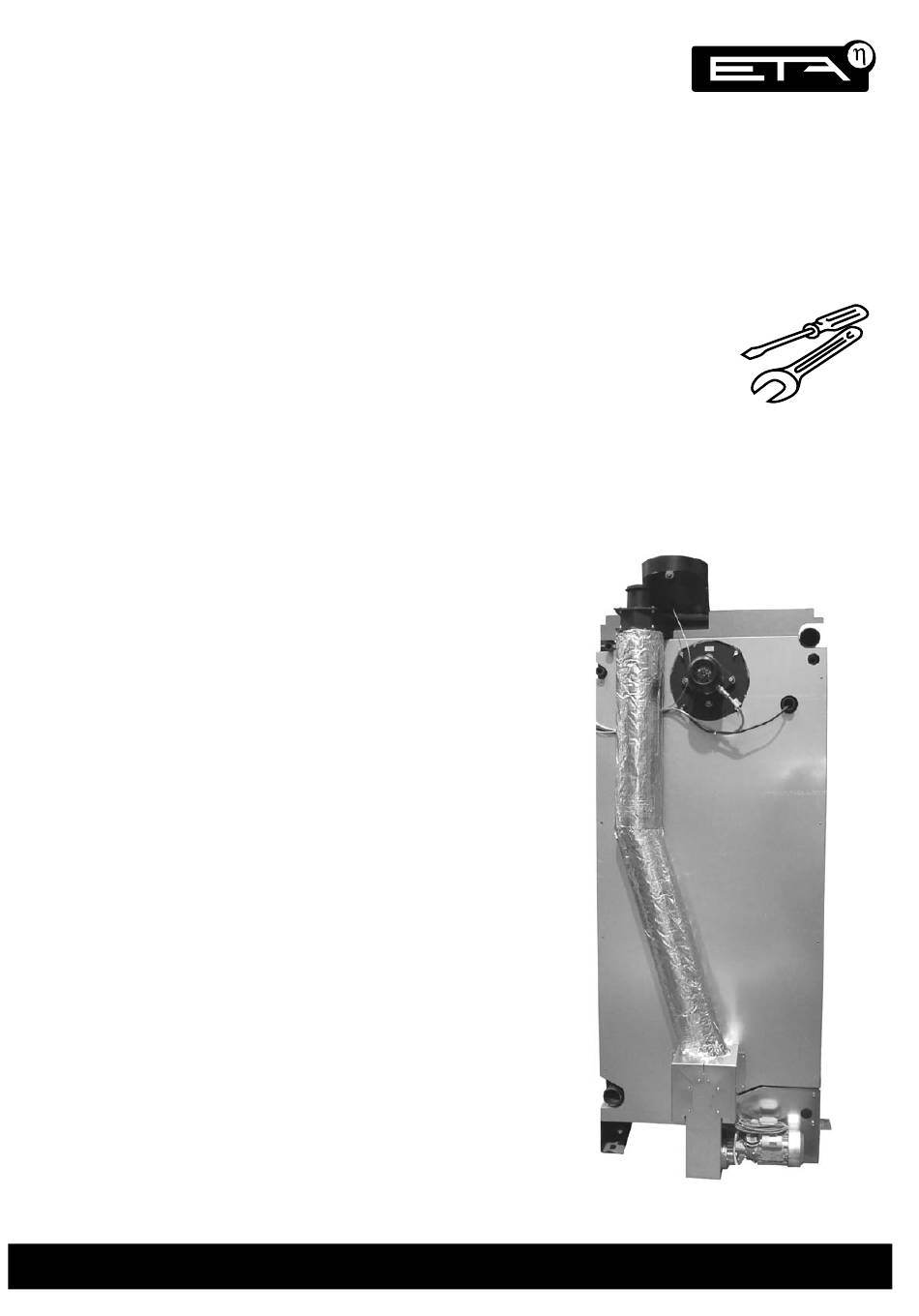

- Seite 1 HACK 200 kW Abgasrückführung Montage Montage Abgasrückführung Hack 200 kW 2011-05...
-
Seite 2: Inhaltsverzeichnis
Verbrennung und das verschlacken des Kessels wird verhindert. Die Bedeutung der Symbole Wichtige HINWEISE zur Bedienung. ACHTUNG, bei Nichtbeachtung dieser Hinweise sind Sachen gefährdet. STOP, bei Nichtbeachtung dieser Hinweise sind Menschen gefährdet. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 3: Montage
4 Stk. M8 Muttern lösen und den Deckel an der Innenseite abnehmen. Dichtung aufkleben Dichtung aufkleben am Abgaskasten Am Flansch mit den Langlöchern die Dichtung aufkleben. Dazu das mitgelieferte temperaturbe- ständige Silikon verwenden. Abgaskasten Montage Abgasrückführung HACK 200 kW 2011-05... -
Seite 4: Abgaskasten Montieren
4 Gewindestangen M8 in Langmuttern eindrehen Die 4 Gewindestangen in die Langmuttern eindre- hen. Gewindestangen Wirbulator in Abgaskasten einfädeln Den Wirbulator in den Abgaskasten einfädeln. Der Antriebswellenstummel muss aus dem Abgaskas- ten herausragen. Antriebswellenstummel www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 5: Antriebsstummel Montieren
Abstand 1 - 2mm Abstand des Sensors einstellen Es muss ein Abstand von 1-2 mm zwischen der Sensorplatte und dem Sensor vorhanden sein. Abstand kontrollieren und einstellen falls nötig. Antriebsstummel M8 x 40 Sensorplatte Montage Abgasrückführung HACK 200 kW 2011-05... -
Seite 6: Schutzblech Befestigen
Das Schutzblech mit 3 Skt.Schrauben M5 x 12 am Deckel befestigen. Die 4 Stk. M8 Muttern am Deckel, handfest anzie- hen. M5 x 12 Schutzblech Beilagscheiben als Distanz aufschieben 2 Beilagscheiben als Distanz auf die Antriebswelle schieben. 2 Beilagscheiben www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 7: Zahnräder Und Kette Montieren
5 mm erreicht ist. Zur Fixierung, die 4 Muttern an den Gewindestan- max. 5 mm gen gleichmäßig festziehen. Darauf achten, dass seitliches Spiel die Kettenspannung erhalten bleibt. M8 x 16 und Beilagscheibe Montage Abgasrückführung HACK 200 kW 2011-05... -
Seite 8: Kettenlauf, Abdeckung
Sie die Kette auf einwandfreien Lauf. Kessel am Hauptschalter ausschalten Nach der Kontrolle, den Kessel am Hauptschalter wieder ausschalten. Abdeckung für Kette montieren Die Abdeckung am Schutzblech befestigen mit 4 Skt.Schrauben M5 x 12. Abdeckung für Kette www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 9 Die Dichtung am Flansch auflegen und die Absper- rung montieren. Absperrung Rauchrohr für Abgas einfädeln Das Rauchrohr zuerst an der Unterseite in die Öffnung vom Abgaskasten einführen. Flansch Der Flansch zur Befestigung, muss an der Oberseite sein. Rauchrohr Montage Abgasrückführung HACK 200 kW 2011-05...
-
Seite 10: Rauchrohr Montieren
M8 x 40 Abgaskasten und Rauchrohr abdichten An der Unterseite, die Verbindung zum Abgaskas- ten mit temperaturbeständigen Silikon (aus dem Lieferumfang) abdichten. Die Abdichtung muss umlaufend sein, um Abgas- austritt zu vermeiden. temperaturbeständiges Silikon www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 11: Isolierung
Abgasrohr zum Rauchrohr, optional mit Steinwolle auskleiden (nicht im Lieferumfang). optional mit Steinwolle auskleiden Abdeckungen am Übergang montieren Die beiden Abdeckungen am Übergang anbringen. Mit selbstschneidenden Blechschrauben an der Rückwandisolierung und an der Abdeckung der Kette befestigen. selbstschneidende Blechschrauben Montage Abgasrückführung HACK 200 kW 2011-05... -
Seite 12: Isolierung Anbringen
Abdeckungen verkleben. Isolierung Aluminium Klebeband Verkleidung der Kesseloberseite montieren Die Verkleidung der Kesseloberseite wieder anbrin- gen. Konfiguration der Abgasrückführung Abschließend muss die Abgasrückführung in der Steuerung konfiguriert werden. Siehe hierzu ab Seite 14. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 13: Bei Bedarf, Abgasrückführung Absperren
180° drehen und wieder befe- stigen. Der Flansch ragt nun in den Abgaskasten und verschließt die Abgasrückführung. Nach dem Absperren, in der Steuerung die Funk- tion „Abgasrückführung“ auf „Nein“ setzen. zum absperren um 180° drehen Absperrung Montage Abgasrückführung HACK 200 kW 2011-05... -
Seite 14: Zeilen Display
Mit [▲] und [▼] das Passwort auf 0135 ändern und [ ] zur Bestätigung drücken. Passwort 0135? zurück Mo,16.08.10 ändern 13:10:25 TEMPERATURANZEIGEN Es erscheint die Berechtigung SERVICE . Passwort SERVICE zurück Mo,16.08.10 ändern 13:10:25 TEMPERATURANZEIGEN www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 15 Zur Bestätigung die Taste [ ] drücken. Abgasrückfrg. ändern Entaschung AUTO Kessel 0º Oftmalig die Taste [ ] drücken, um zurück in das Mo,16.08.10 zurück 13:10:25 Hauptmenü zu wechseln. ändern TEMPERATURANZEIGEN HACK.KES Ausgesch. Montage Abgasrückführung HACK 200 kW 2011-05...
-
Seite 16: Touch Screen Regelung
Berechtigung auf „Service“ geändert Die Berechtigung ist nun auf „Service“ geändert. Am unteren Bildschirmrand wird nun zusätzlich „Service“ dargestellt. Auf das Feld [Berechtigung ändern] tippen. Ein Bildschirm zur Eingabe vom Passwort wird geöff- net. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 17 Auf die Zeile [Kessel] tippen und im Untermenü die Das Textmenü wird wieder angezeigt. [Einstellungen] antippen. Zweimal auf die Zeile [Abgasrückführung] tippen. Durch Drücken der Taste gelangt man zur Übersicht des Kessel zurück. Montage Abgasrückführung HACK 200 kW 2011-05...
- Seite 18 Änderungen aufgrund technischer Verbesserungen vorbehalten...
- Seite 19 Montage Abgasrückführung HACK 200 kW 2011-05...
- Seite 20 Änderungen aufgrund technischer Verbesserungen vorbehalten...
