VOR DER MONTAGE
•
Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen und verstanden
haben.
•
Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen
Wand und Halterung.
•
Es wird empfohlen, die Montage von qualifiziertem Personal durchzuführen.
•
Prüfen Sie, ob die Wand die Belastung der Halterung aushält.
•
Überschreiten Sie nicht die maximal zulässige Last der Halterung.
•
Achten Sie darauf, dass die Befestigungsschrauben beim Anziehen genau in der Mitte der Löcher
der Halterung zentriert werden (eventuell benutzen Sie eine Zentriervorrichtung).
•
Ziehen Sie die Schrauben fest an, aber ziehen Sie die Schrauben nicht übermäßig an. Zu feste
Anziehung der Schrauben, kann die Komponenten der Halterung zerstören
•
Bitten Sie eine andere Person um Hilfe für die Positionierung des Gerätes in der Halterung.
•
Die Halterung ist nur für den Innenraum bestimmt. Verwenden Sie die Halterung nicht im
Außenbereich um das Risiko von Verletzungen oder Beschädigungen am Produkt zu vermeiden.
INHALT DER PACKUNG
Vor der Montage Stellen Sie sicher, dass alle notwendigen Einzelteile vorhanden sind anhand folgender
Abbildungen:

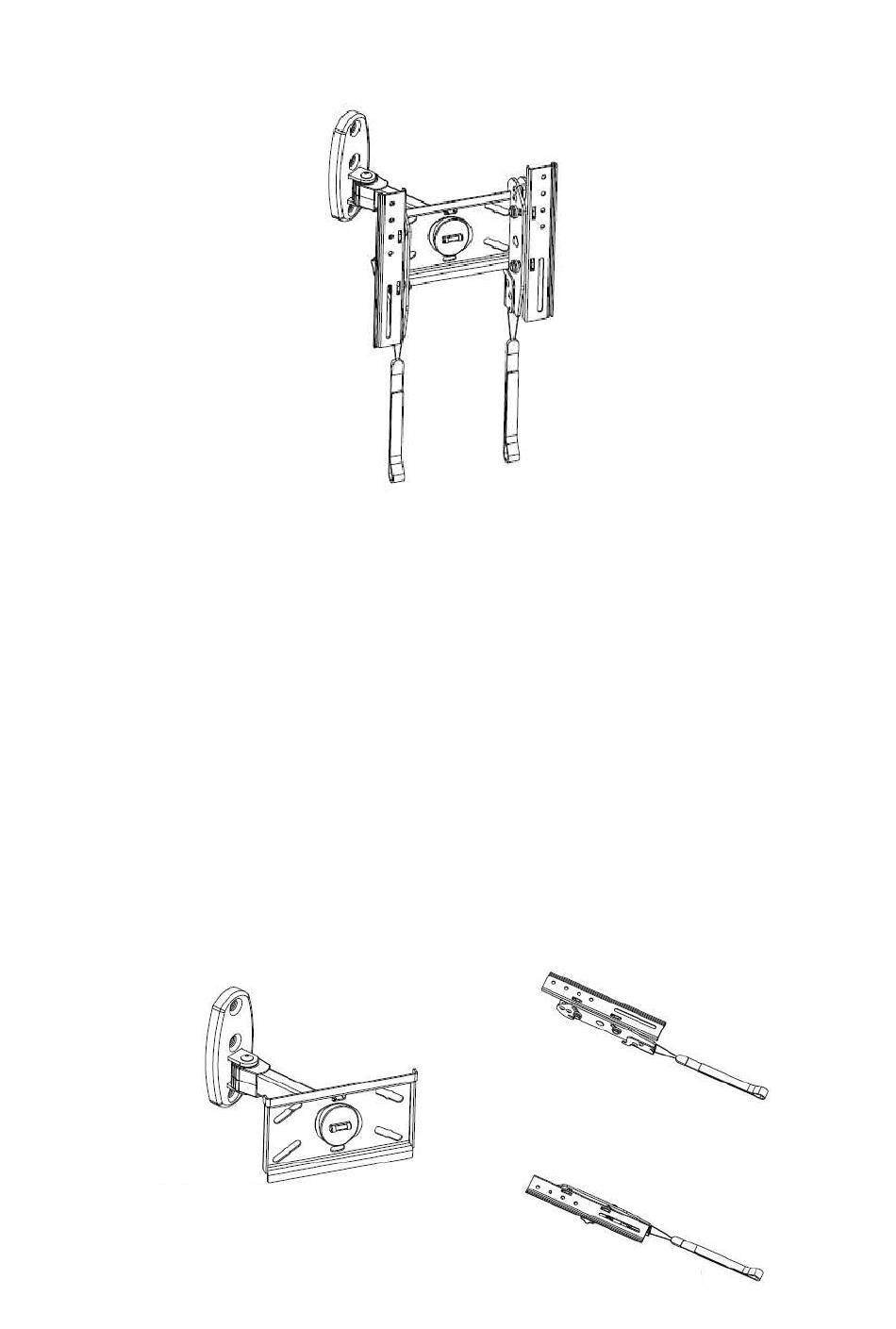

Gelenkarm (x1)
TV HALTERUNG UCH0103
MONATAGEANLEITUNG
Halterung rechts (x1)
Seite 1
Halterung links(x1)
Werbung
Inhaltszusammenfassung für Lechpol UCH0103
- Seite 1 TV HALTERUNG UCH0103 MONATAGEANLEITUNG VOR DER MONTAGE • Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen und verstanden haben. • Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen Wand und Halterung. • Es wird empfohlen, die Montage von qualifiziertem Personal durchzuführen.
- Seite 2 Paket M Kabelhalterung (x1) Flachscheibe (x4) Flachscheibe (x4) Flachscheibe (x4) Paket W Holzschraube M6x55 (x3) Betondübel (x3) Flachscheibe M6 (x3) MONTAGE DER KABELHALTERUNG Kabelhalterung wie in der Abbildung anbringen. Kabelhalterung 1. MONTAGE DER HALTERUNG AN DER WAND Montage der Halterung an eine Holzwand ACHTUNG •...
- Seite 3 Prüfen Sie vor der Montage die Ebenheit der Wandfläche. Vor der Montage prüfen Sie mit einer Wasserwaage ob die Basisplatte senkrecht steht. Markieren Sie an der Wand die Position der Befestigungsbohrungen anhand der Basisplatte. An den markierten Stellen machen Sie mit einer Bohrmaschine 3 Löcher 3 mm Durchmesser und 30 mm tief.
-
Seite 4: Montage Der Halterungen
2. MONTAGE DER HALTERUNGEN Um zu das zerkratzen des Bildschirms zu verhindern, setzen Sie ein Tuch auf einer ebenen Fläche (Tisch), dass das Gewicht des Fernsehers aushält, dann Fernseher mit Bildschirm nach unten auf das das Tuch legen. Setzen Sie die seitlichen Halterungen auf der Rückseite des Fernsehers und zentriert sie diese an den hinteren Löchern des Fernsehers, so dass der Adapter symmetrisch genau in der Mitte liegt. - Seite 5 3. BEFESTIGUNG DES FERNSEHERS AM HALTER Spannbacken an der Halterung wie in Abb. 3.1 montieren. Fernseher auf die Halterung setzen und dann gleichzeitig an den Schnüren ziehen die die Schutzeinrichtung betätigen um den Fernseher in die Halterung einzusetzen, dann Schnüre loslassen damit die Schutzeinrichtung einrastet. Wand Wand Abb.
-
