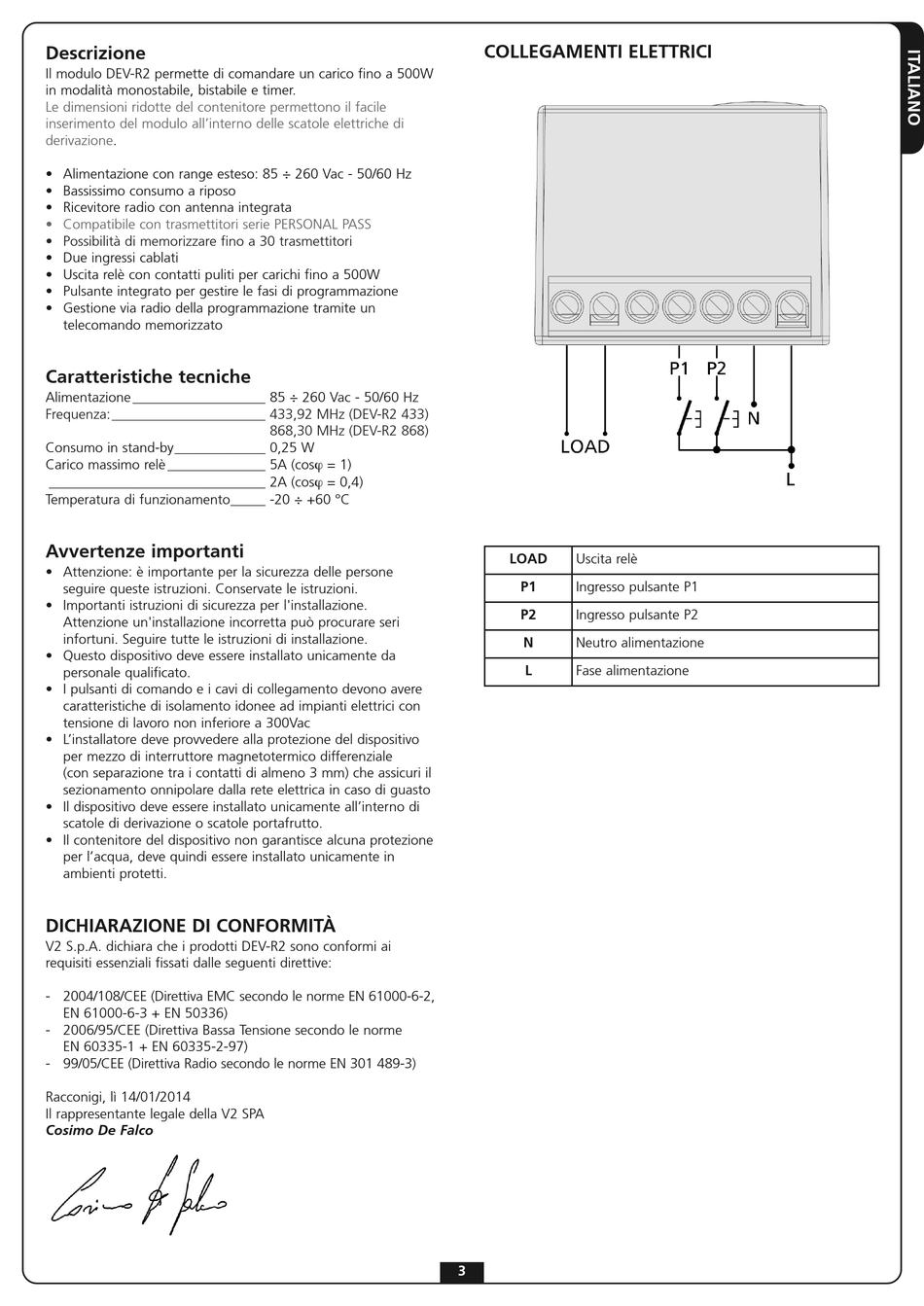

Collegamenti Elettrici; Dichiarazione Di Conformità - V2 DEV-R2 433 Bedienungsanleitung

Descrizione
Il modulo DEV-R2 permette di comandare un carico fino a 500W
in modalità monostabile, bistabile e timer.
Le dimensioni ridotte del contenitore permettono il facile
inserimento del modulo all'interno delle scatole elettriche di
derivazione.
• Alimentazione con range esteso: 85 ÷ 260 Vac - 50/60 Hz
• Bassissimo consumo a riposo
• Ricevitore radio con antenna integrata
• Compatibile con trasmettitori serie PERSONAL PASS
• Possibilità di memorizzare fino a 30 trasmettitori
• Due ingressi cablati
• Uscita relè con contatti puliti per carichi fino a 500W
• Pulsante integrato per gestire le fasi di programmazione
• Gestione via radio della programmazione tramite un
telecomando memorizzato
Caratteristiche tecniche
Alimentazione ___________________ 85 ÷ 260 Vac - 50/60 Hz
Frequenza:______________________ 433,92 MHz (DEV-R2 433)
Consumo in stand-by_____________ 0,25 W
Carico massimo relè ______________ 5A (cosj = 1)
_______________________________ 2A (cosj = 0,4)
Temperatura di funzionamento_____ -20 ÷ +60 °C
Avvertenze importanti
• Attenzione: è importante per la sicurezza delle persone
seguire queste istruzioni. Conservate le istruzioni.
• Importanti istruzioni di sicurezza per l'installazione.
Attenzione un'installazione incorretta può procurare seri
infortuni. Seguire tutte le istruzioni di installazione.
• Questo dispositivo deve essere installato unicamente da
personale qualificato.
• I pul santi di comando e i cavi di collegamento devono avere
caratteristiche di isolamento idonee ad impianti elettrici con
tensione di lavoro non inferiore a 300Vac
• L'installatore deve provvedere alla protezione del dispositivo
per mezzo di interruttore magnetotermico differenziale
(con separazione tra i contatti di almeno 3 mm) che assicuri il
sezionamento onnipolare dalla rete elettrica in caso di guasto
• Il dispositivo deve essere installato unicamente all'interno di
scatole di derivazione o scatole portafrutto.
• Il contenitore del dispositivo non garantisce alcuna protezione
per l'acqua, deve quindi essere installato unicamente in
ambienti protetti.
DICHIARAZIONE DI CONFORMITÀ
V2 S.p.A. dichiara che i prodotti DEV-R2 sono conformi ai
requisiti essenziali fissati dalle seguenti direttive:
- 2004/108/CEE (Direttiva EMC secondo le norme EN 61000-6-2,
EN 61000-6-3 + EN 50336)
- 2006/95/CEE (Direttiva Bassa Tensione secondo le norme
EN 60335-1 + EN 60335-2-97)
- 99/05/CEE (Direttiva Radio secondo le norme EN 301 489-3)
Racconigi, lì 14/01/2014
Il rappresentante legale della V2 SPA
Cosimo De Falco
868,30 MHz (DEV-R2 868)

COLLEGAMENTI ELETTRICI

LOAD Uscita relè
P1 Ingresso pulsante P1
P2 Ingresso pulsante P2
N Neutro alimentazione
L Fase alimentazione
