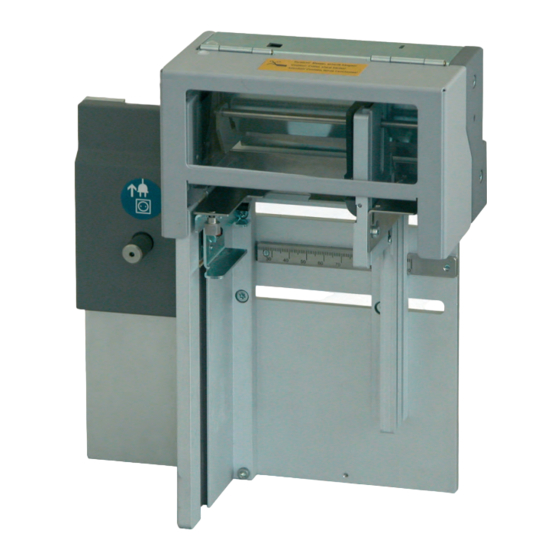

CAB ST4 Bedienungsanleitung
Stapler
mit schneidemesser
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für CAB ST4

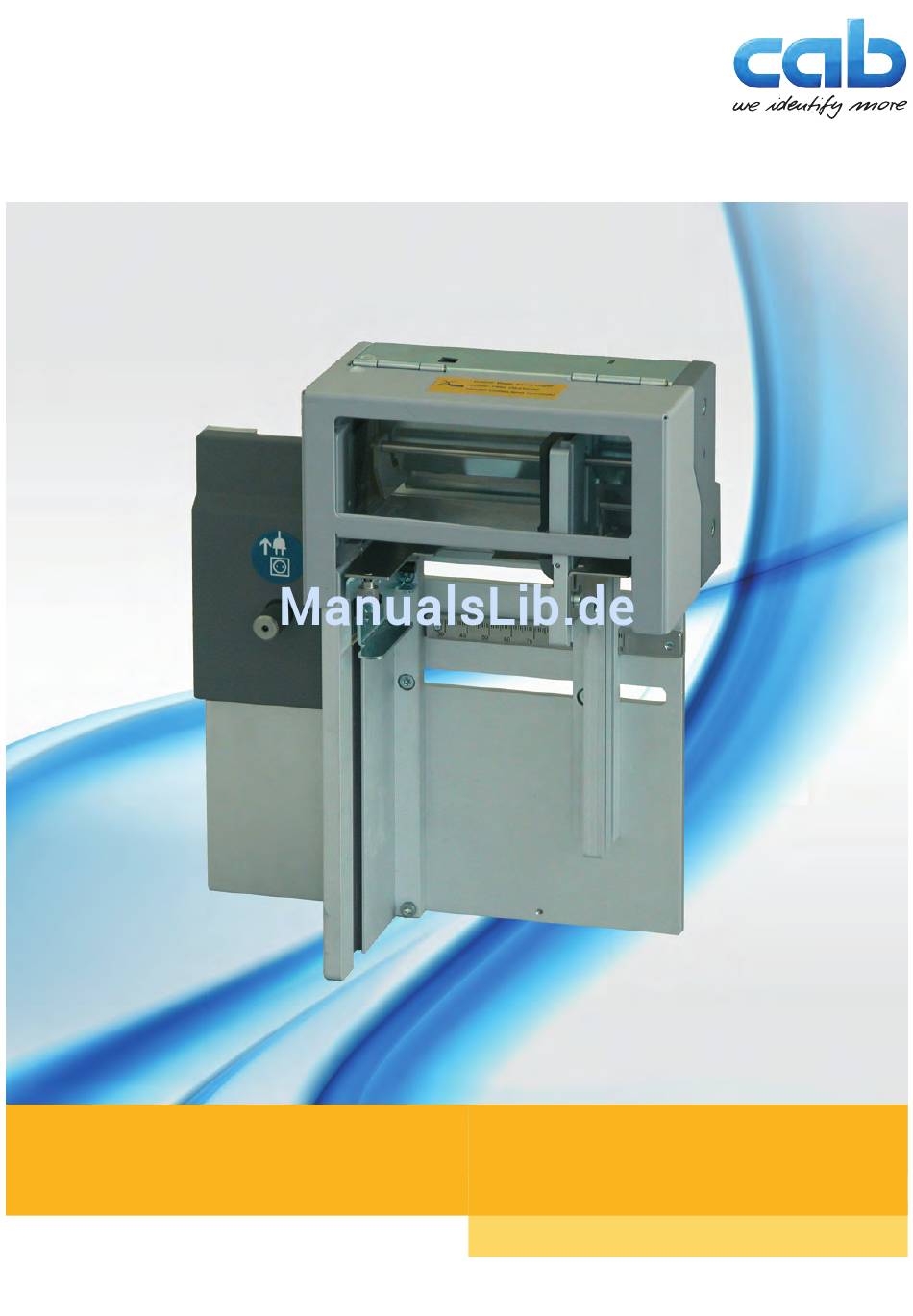

- Seite 1 Bedienungsanleitung Stapler mit Schneidemesser Made in Germany...
- Seite 2 Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung - insbesondere der Ersatzteilbeschaffung eines von cab verkauften Gerätes - erfordert die vorherige schrift- liche Genehmigung der cab. Warenzeichen Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................6 Technische Daten ............................. 6 Geräteübersicht ............................6 Installation .............................. 8 Gerät auspacken ............................8 Drucker vorbereiten ..........................8 Stapler an Drucker montieren ........................9 Stapler auf Materialgröße anpassen ...................... -
Seite 4: Einleitung
Beachtung der Bedienungsanleitung benutzt werden. • Das Gerät ist ausschließlich als Peripheriegerät für cab-Drucker der A+-, XC- und XD-Serie zum Schneiden und Stapeln von geeigneten, vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht;... -
Seite 5: Sicherheitshinweise
• Bei Umrüstung des Staplers auf eine andere Materialbreite angepasste Schutzabdeckungen (5) montieren. Bei Tischbreiten über 95 mm im ST4/L bzw. über 80 mm im ST4/M werden keine Schutzabdeckungen benötigt. • Bei demontiertem Tisch (6) oder manuell abgesenktem Tisch ist der Bereich der Klingen (3,4) zugänglich. Stapler in diesem Zustand nicht betreiben und nicht in den Schneidebereich greifen. -
Seite 6: Umwelt
Stapeln Höhe mm max. 100 Tabelle 1 Technische Daten Geräteübersicht 1 Deckel 2 Rändelschraube 3 Tisch 4 Griff zur Höhenverstellung des Tischs 5 Obermesser 6 Untermesser 7 Schutzabdeckung 8 Skala 9 Seitenwand (verschiebbar) 10 Seitenwand (fest) Bild 2 Übersicht ST4/L... - Seite 7 4 Griff zur Höhenverstellung des Tischs 5 Obermesser 6 Untermesser 7 Schutzabdeckung 8 Skala 9 Seitenwand (verschiebbar) 10 Seitenwand (verschiebbar) 11 Schutzabdeckung Bild 3 Übersicht ST4/M 2 Rändelschraube 12 Materialführung 13 Materialführung 14 Führungsstifte 15 Stecker Peripherieanschluss Bild 4 Übersicht Rückseite...
-
Seite 8: Installation
Installation Gerät auspacken Stapler auf Transportschäden prüfen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Stapler mit Schneidemesser • Dokumentation Hinweis! Bewahren Sie die Originalverpackung für spätere Transporte auf. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 9: Stapler An Drucker Montieren
Installation Stapler an Drucker montieren Achtung! Vor der Montage oder Demontage des Staplers Drucker vom Netz trennen. Vorsicht! Kippgefahr. Beim Einsatz mit Druckern der A+-Serie ragt der Stapler nach unten über die Standfläche hinaus. Dies erfordert eine Aufstellung des Systems am Rand der Standfläche oder auf einem Montagegestell. System so aufstellen, dass eine Kippgefahr vermieden wird. 4 5 4 Bild 6 Stapler montieren 1. Stapler mit den Stiften (4) in die Fangbohrungen (1) des Druckers stecken. 2. -
Seite 10: Stapler Auf Materialgröße Anpassen
ST4/L ST4/M Bild 7 Seitenwände einstellen Am ST4/L nur die Seitenwand (4) einstellen. Am ST4/M beide Seitenwände (4,5) einstellen. Dazu : 1. Schrauben (2) lösen. 2. Seitenwände (4,5) anhand der Skala (1) auf die Materialbreite einstellen. Als Zeiger dienen die Kanten (3) der Seitenwände. -
Seite 11: Schutzabdeckungen Montieren
Schutzabdeckung in korrekter Lage montieren. Bild 9 Schutzabdeckungen montieren Hinweis! Bei Tischbreiten über 95 mm im ST4/L bzw. über 80 mm im ST4/M werden keine Schutzabdeckungen benötigt. Am ST4/L nur Schutzabdeckung (8) montieren. Am ST4/M zwei Schutzabdeckungen (2,8) montieren. -
Seite 12: Druckerkonfiguration
Druckerkonfiguration Nach der Montage des Staplers erkennt der Drucker mit dem Einschalten die neu installierte Baugruppe automatisch. Am Drucker können Einstellungen vorgenommen werden, um ihn für einen konkreten Einsatzfall zu konfigurieren. Bei installiertem Stapler mit Schneidemesser erscheint der Konfigurationsparameter "Messer". Hinweis! Ausführliche Informationen zur Druckerkonfiguration Konfigurationsanleitung des Druckers Die Parameter zur Konfiguration des Messers befinden sich unter... -
Seite 13: Material Einlegen
Material einlegen Transferfolie und Etiketten nach den Angaben der Drucker-Bedienungsanleitung einlegen. Das Etikettenmaterial ist im Schneidemodus in ähnlicher Weise wie im Abreißmodus zu behandeln. Material so weit zwischen Druckwalze und Druckkopf durchschieben, dass der Anfang des Streifens zwischen den Klingen des Messers hindurch ragt. -
Seite 14: Wartung
Wartung Die Wartung des Gerätes beschränkt sich auf eine monatliche Reinigung. Besonders wichtig ist dabei die Reinigung der Messerklingen. Vorsicht! Verletzungsgefahr. Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. Vorsichtig mit dem Messer umgehen! Die Klingen des Messers sind scharf. Bild 11 Messer reinigen 1. -
Seite 15: Fehlermeldungen / Problembehebung
Fehlermeldungen / Problembehebung Allgemeine Informationen zur Fehlerbehandlung Bedienungsanleitung des Druckers. Spezifische Fehlermeldungen des Staplers mit Schneidemesser Fehlermeldung Ursache Behebung Material zu dick Material zu dick Material wechseln. Winkel am Obermesser setzt auf Auf Tischbreite angepasste Schutzabdeckungen Schutzabdeckung auf verwenden. Seitenwände korrekt einstellen Tisch wird beim Stapeln nicht nach Bremskraft für Tischbewegung verringern. -
Seite 16: Hinweis Zur Eu-Konformitätserklärung
Hinweis zur EU-Konformitätserklärung Die Stapler mit Schneidemesser entsprechen den einschlägigen grundlegenden Sicherheits- und Gesundheitsanfor- derungen der EU-Richtlinien: • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=2719 ...
