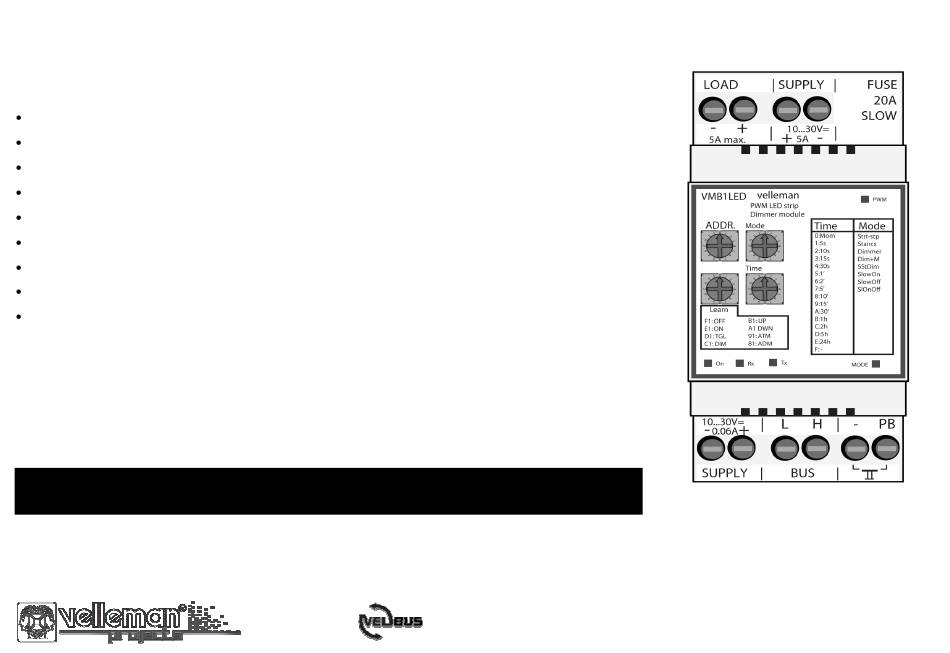

LED DIMMER MODULE

suitable for dimming 12 or 24V LED strips or low voltage lamps.

can also be used to regulate the speed of DC motors (10 to 30V)

maximum output current: 5A (60W@12V or 150W@30V)

LED-strip power supply: 10 to 30Vdc / 5A

power supply dimmer galvanically separated from the Velbus

9 operating modes (selectable through the 'MODE' rotary switch)

16 possible time settings

unit power supply: 10...30VDC

maximum consumption: 60mA @ 30VDC

Not suitable for LED lamps with built-in driving electronics

power supply

VMB1LED

Inhaltsverzeichnis

Inhaltszusammenfassung für Velleman projects VMB1LED

Seite 1 Velbus power supply 9 operating modes (selectable through the ‘MODE’ rotary switch) 16 possible time settings unit power supply: 10...30VDC maximum consumption: 60mA @ 30VDC Not suitable for LED lamps with built-in driving electronics VMB1LED VMB1LED VMB1LED...
Seite 3 Page ........4 Pagina ....... 10 Page ........16 Seite ........22 Página ....... 29...
Seite 4: Led Indication
ENGLISH Overview Wiring LED illumination is getting more LED strip popular. By dimming the output of the LED strips (12V or 24V series) LED strip power supply an attractive atmosphere can be ® Module or Velbus created. power supply ® Velbus A dimmer module is placed between the external LED power...
Seite 5 ENGLISH 1. connection diagrams Use with a velbus system The dimmer module can be part of a ® Velbus system and controlled by a 12/24V LED strip control panel (VMB4PD) or using push buttons connected to a push button DC power interface (VMB8PB).
Seite 6 ENGLISH Stand-alone system 12/24V LED strip DC output 12/24Vdc power supply AC power The dimmer module can be used in combination with a direct current power supply (12 or 24V) to dim LED strips (12 or 24V). The function of the connected pushbuttons is set via the ‘Mode’ rotary switch. The switch-off time (or dim time in slowly on/off dimmer mode) is set via the ‘Time’...
Seite 7 ENGLISH 2. Address selection ® Every module in the system must have a unique address. When the Velbus is not used, the address must be set to ‘00’ to disable communication with the system. Remove the cover REMARK WHEN USING VELBUS: Normally only 2 ‘TERM’...
Seite 8: Setting The Operating Mode
ENGLISH 3. Setting the operating mode The function of the pushbuttons is determined by the position of the ‘Mode’ and ‘Time’ rotary switches. MODE rotary switch 0 : start/stop timer 1 : staircase lighting timer TIME rotary switch 2 : dimmer 3 : dimmer with memory function Switch off time or dimming time in slow on/off dim mode 4 : multiple position dimmer...
Seite 9 ENGLISH Depending on the setting of the ‘MODE’ rotary switch the dimmer module will act as follows: Mode Description Pressing the pushbutton will switch on the LED strip. When the set time expires the LED strip is switched off. Pressing the pushbutton while the LED strip is already on will switch it off immediately. Pressing the pushbutton will switch on the LED strip.
Seite 10 NEDERLANDS Overzicht Aansluitingen Ledverlichting wordt steeds Ledstrip populairder. Door de uitgang van de ledstrips (12V- of 24V-reeks) Ledstripvoeding te dimmen, kunt u de ruimte sfeervol verlichten. Module- of Velbusvoeding ® Velbus Een dimmermodule wordt tussen de externe voeding en de ledstrip Drukknop (optie) geplaatst.
Seite 11 NEDERLANDS 1. Aansluitschema's ® In combinatie met het Velbus systeem De dimmermodule kan opgenomen worden 12/24V LED strip in het Velbussysteem en bestuurd worden door het bedienings-paneel VMB4PD of door drukknoppen aangesloten op een DC power drukknopinterface VMB8PB. Om de Velbusmodules met elkaar te verbinden gebruikt men best een twisted- pair kabel EIB 2x2x0.8mm2, UTP 8x0.51mm...
Seite 12 NEDERLANDS ® Zonder gebruik met het Velbus systeem 12/24V LED strip DC output 12/24Vdc voeding AC voeding De dimmermodule kan samen met een gelijkspanningsvoeding (12 of 24V) gebruikt worden om ledstrips (12 of 24V) te dimmen. De functie van de aangesloten drukknoppen wordt met de ‘Mode’...
Seite 13 NEDERLANDS 2. Adressering ® Als de Velbus niet gebruikt wordt, moet het adres op ‘00’ ingesteld worden om de communicatie met het Velbussysteem uit te schakelen. Verwijder het dekseltje. OPMERKING BIJ GEBRUIK MET HET VELBUS-SYSTEEM: Normaal gezien moeten er maar 2 ‘TERM’...
Seite 14: Mode-Draaischakelaar
NEDERLANDS 3. Instellen van de werkingsmode De functie van de drukknoppen wordt bepaald door de stand van de ‘Mode’ en ‘Time’ draaischakelaar. MODE-draaischakelaar 0 : start/stop timer 1 : trappenhuisautomaat 2 : dimmer TIME-draaischakelaar 3 : dimmer met geheugenfunctie 4 : meerstandendimmer Uitschakel- of dimtijd in langzaam aan/uit functie 5 : langzaam aan dimmer 6 : langzaam uit dimmer...
Seite 15 NEDERLANDS Afhankelijk van de instelling van deze ‘MODE’ draaischakelaar zal de dimmermodule als volgt functioneren: Mode Omschrijving Bedienen van de drukknop doet de ledstrip oplichten. Nadat de ingestelde tijd verlopen is, wordt de ledstrip gedoofd. Bedienen van de drukknop wanneer de ledstrip oplicht, zal deze onmiddellijk doven. Bedienen van de drukknop doet de ledstrip oplichten.
Seite 16 FRANCAIS Aperçu Câblage L’éclairage LED est de plus en flexible LED plus populaire. En variant l’inten- sité lumineuse des flexibles LED alimentation flexible (série 12 V ou 24 V) vous obtien- alimentation module or drez un éclairage très attractif. ® Velbus ®...
Seite 17: Schémas De Connexion
FRANCAIS 1. Schémas de connexion ® Intégration dans le système Velbus Le module variateur peut faire partie ® intégrante du système Velbus et se Flexible LED 12/24 V pilote depuis le panneau de commande VMB4PD ou depuis les poussoirs Alimentation CC connectés au module VMB8PB.
Seite 18 FRANCAIS Système autonome Flexible LED 12/24 V DC output alimentation 12/24Vdc Alimentation CA Le module variateur peut être utilisé en combinaison avec une alimentation CC (12 ou 24 V). Attribuez la fonction de chaque poussoir depuis le sélecteur rotatif "Mode". Réglez le délai d’extinction/d’allumage ou la longueur de variation avec le sélecteur "Time".
Seite 19 FRANCAIS 2. Adressage ® Chaque module dans le système Velbus doit avoir une adresse unique. Sélectionnez l’adresse "00" afin de désactiver la ® communication avec le système Velbus Ouvrez le boîtier. REMARQUES CONCERNANT ® L’UTILISATION DU VELBUS ® Le système Velbus ne nécessite généralement que 2 terminaisons "TERM", en l’occurrence une dans...
Seite 20 FRANCAIS 3. Setting the operating mode Attribuez une fonction à chaque poussoir avec les sélecteurs "Mode" et "Time". Sélecteur "MODE" 0 : marche/arrêt minuteur 1 : minuterie de cage d’escalier Sélecteur "TIME" 2 : variateur 3 : variateur avec mémoire Réglage du délai d’extinction ou de variation 4 : variateur multiple en mode variation à...
Seite 21 FRANCAIS Fonction du module variateur selon le réglage du sélecteur "Mode" : Mode Description Enfoncez le poussoir pour allumer le flexible. Le flexible s’éteint dès que le délai programmé est écoulé. Enfoncez le poussoir lorsque le flexible est allumé pour éteindre le flexible de suite. Enfoncez le poussoir pour allumer le flexible.
Seite 22: Led-Anzeige
DEUTSCH Übersicht Anschlüsse LED-Beleuchtung wird immer populärer. Indem Sie den LED-Streifen Ausgang der LED-Streifen (12V Stromversorgung des LED- oder 24V) dimmen, können Sie Streifens den Raum stimmungsvoll Stromversorgung des Moduls beleuchten. oder Velbus-Systems ® Ein Dimmermodul wird zwischen Velbus der externen Stromversorgung Druckknopf (Option) und dem LED-Streifen.
Seite 23 DEUTSCH 1. Schaltplan Zusammen mit dem Velbus-System Das Dimmermodul kann zum Velbus- System gehören und vom Bediengerät 12/24V LED-Streifen (VMB4PD) oder von Druckknöpfen, angeschlossen an ein Druckknopfmodul DC-Stromversorgung (VMB8PB), gesteuert werden. Um die Velbus-Module miteinander zu verbinden, verwenden Sie am besten ein verdrilltes Kabel (EIB 2x2x0.8mm2, UTP 8x0.51mm - CAT5 oder gleichwertig).
Seite 24: Autonomes System
DEUTSCH Autonomes System 12/24V LED-Streifen DC output 12/24Vdc Stromversorgung AC-Stromversorgung Das Dimmermodul kann zusammen mit einer Gleichspannung (12 oder 24V) verwendet werden, um LED-Streifen (12 oder 24V) zu dimmen. Die Funktion der angeschlossenen Druckknöpfe wird über den ‘Mode’-Drehschalter eingestellt. Die Ausschaltzeit (oder die Dimmzeit im langsam EIN/AUS-Dimmermodus) wird mit dem ‘Time’-Drehschalter eingestellt.
Seite 25: Die Adresse Einstellen
DEUTSCH 2. Die Adresse einstellen Beachten Sie, dass jedes Modul des Velbus-Sytems eine einzigartige Adresse hat. Wenn Sie das Velbus-System nicht verwenden, stellen Sie die Adresse auf ‘00’, um die Kommunikation mit dem Velbus-System auszuschalten. Entfernen Sie den Deckel BEMERKUNG BEI ANWENDUNG DES VELBUS-SYSTEMS: Normalerweise brauchen Sie nur 2 ‘TERM’-Jumper in einem vollständigen...
Seite 26: Den Betriebsmodus Einstellen
DEUTSCH 3. Den Betriebsmodus einstellen Die Funktion der Druckknöpfe wird von der Position des ‘Mode’- und ‘Time’-Drehschalters bestimmt. MODE-Drehschalter 0 : Start/Stopp-Timer TIME-Drehschalter 1 : Treppenhausautomat 2 : Dimmer Die Ausschaltzeit oder Dimmzeit im langsam 3 : Dimmer mit Speicherfunktion EIN/AUS-Dimmer Modus 4 : Dimmer mit mehreren Positionen 5 : Langsam EIN-Dimmer...
Seite 27 DEUTSCH Abhängig von der Einstellung dieses ‘MODE’-Drehschalters funktioniert das Dimmermodul wie folgt: Modus Umschreibung Drücken Sie den Druckknopf, um den LED-Streifen einzuschalten. Nachdem die eingestellte Zeit verstrichen ist wird der LED- Streifen ausgeschaltet. Drücken Sie den Druckknopf wenn der LED-Streifen schon eingeschaltet ist, so wird er sofort ausgeschaltet. Drücken Sie den Druckknopf, um den LED-Streifen einzuschalten.
Seite 28 DEUTSCH Modus Umschreibung Drücken Sie den Druckknopf, um den LED-Streifen langsam bis zur max. Helligkeit einzuschalten. Drücken Sie den Druckknopf wenn der LED-Streifen völlig eingeschaltet ist, verringert die Helligkeit langsam bis der LED-Streifen ausgeschaltet ist. Der ‘TIME’-Schalter bestimmt die Dauer, um die max. Helligkeit zu erreichen oder den LED-Streifen auszuschalten.
Seite 29 ESPAÑOL Resumen Cableado La popularidad de la ilumina- ción con LEDs sigue aumen- cinta adhesiva con LEDs tando cada vez más. Al ajustar alimentación cinta adhesiva la intensidad luminosa de las con LEDs cintas adhesivas con LEDs (serie 12V o 24V) obtendrá ®...
Seite 30: Esquemas De Conexión
ESPAÑOL 1. Esquemas de conexión ® Incorporación en el sistema Velbus El módulo dimmer puede formar parte Cinta adhesiva con LEDs 12/24 V ® del sistema Velbus y se controla por el panel de control VMB4PD o los Alimentación CC pulsadores conectados al módulo VMB8PB.
Seite 31 ESPAÑOL Sistema autónomo Flexible LED 12/24 V DC output Alimentation 12/24Vdc Alimentation CA Es posible utilizar el módulo dimmer junto con una alimentación CC (12 ó 24V). Atribuya la función de cada pulsador con el selector giratorio "Mode". Ajuste el tiempo de activación/desactivación o la longitud del ajuste con el selector "Time". ®...
Seite 32 ESPAÑOL 2. Dirección ® Asegúrese de que cada módulo del sistema Velbus tenga una dirección única. Seleccione la dirección "00" para desactivar ® la comunicación con el sistema Velbus si no lo utiliza. Abra la caja NOTAS SOBRE ELUSO DEL ®...
Seite 33: Ajustar El Modo De Funcionamiento
ESPAÑOL 3. Ajustar el modo de funcionamiento Atribuya una función a cada pulsador con los selectores "Mode" y "Time". Selector " MODE " 0 : ON/OFF temporizador 1 : temporizador de caja de escalera Selector "TIME" 2 : dimmer 3 : dimmer con memoria Ajustar el tiempo de desactivación o ajustar la 4 : dimmer múltiple intensidad de luz en el modo dimmer con...
Seite 34 ESPAÑOL Función del módulo dimmer según el ajuste del selector "Mode": Modo Descripción Pulse el pulsador para activar la cinta adhesiva con LEDs. La cinta adhesiva con LEDs se desactiva en cuanto se haya transcurrido el tiempo programado. Pulse el pulsador si la cinta ad- hesiva con LEDs está...
Seite 35 ESPAÑOL Modo Descripción Pulse el pulsador para activar la cinta adhesiva con LEDs gradualmente (intensidad máxima). Pulse el pulsador si la cinta adhesiva con LEDs está activada para desactivarla de manera lenta. La duración de ajuste de la intensidad luminosa depende de la duración programada con el selector "Time". Nota : Ponga el selector "Time"...
Seite 36 VELLEMAN NV Legen Heirweg 33 9890 Gavere Belgium - Europe www.velbus.be www.velbus.be www.velbus.be Modifications and typographical errors reserved - © Velleman nv. - HVMB1LED - 2009 5 4 1 0 3 2 9 4 1 7 3 2 1...
