Inhaltszusammenfassung für Winora c1 agt
- Seite 1 BEDIENUNGSANLEITUNG 2013 Comfort Line C1 AGT, C2 AGT, C3...
-
Seite 2: Inhaltsverzeichnis
1.2 Erste Schritte nach dem Kauf 2. LIEFERUMFANG 3. IHR PEDELEC 3.1 Spezifikationen Ihres Pedelecs 3.2 Gemeinsame Systemkomponenten für Winora C1 AGT, C2 AGT und C3 3.3 Spezielle Systemkomponenten für Winora C1 AGT und C2 AGT 3.4 Spezielle Systemkomponenten für Winora C3 4. -
Seite 3: Vorwort
1. VORWORT Herzlichen Glückwunsch zum Kauf Ihres Winora Pedelecs mit TranzX-Antrieb! Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Winora Pedelec (pedal electric cycle) mit Mionic TranzX Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec. -
Seite 4: Hinweise Zur Systembedienungsanleitung
1. VORWORT 1.1 Hinweise zu dieser Systembedienungsanleitung Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“. Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“. -
Seite 5: Erste Schritte Nach Dem Kauf
1.2 Erste Schritte nach dem Kauf Die Seriennummer Im Falle eines Verlustes oder Diebstahls Ihres Die Seriennummer finden Sie Fahrrades ist es enorm wichtig, dass Sie die an der Unterseite, am vor- Identifikationsmerkmale des Pedelecs aus- deren Ende des Unterrohres. reichend dokumentiert haben. -
Seite 6: Lieferumfang
2. LIEFERUMFANG Allgemeines eBike/Pedelec Manual Allgemeines Bike Manual System Manual E-Bike ohne Lenker, Vorbau und Pedale, (Abb. ähnlich). - Seite 7 Pedale Schlüssel Kabelhalterung Ladegerät Akku Hinweis: Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“ Lenker, Vorbau, Display...
-

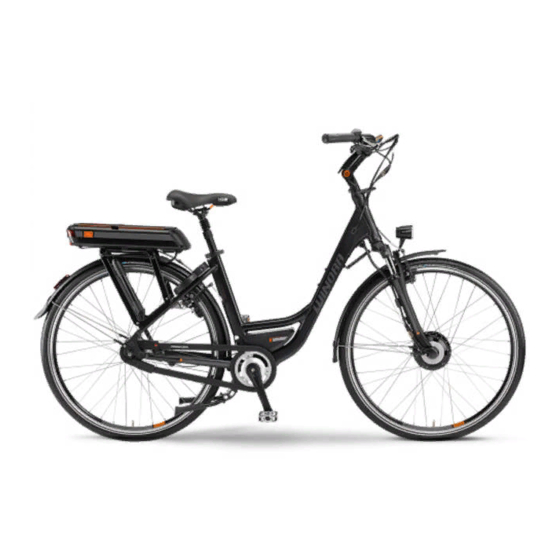

Seite 8: Ihr Pedelec
C1 AGT, C2 AGT Integriertes Rücklicht mit Akkuschloss Motorkabel Schraubverbindung bei C1 AGT, C2 AGT BB-Sensor (Tretlagerkraftsensor) bei C1 AGT und C2 AGT PST Silent VR-Motor bei C1 AGT, C2 AGT Geschwindigkeitssensor bei C3 Mittelmotor M07 AGT Schaltbox (mit integriertem Kraftsensor) -
Seite 9: Spezifikationen Ihres Pedelecs
3.1 Spezifikationen Ihres Pedelecs C1 AGT RT C2 AGT RT hydro C3 7G RT, C3 8G RT hydro, C3 RT RAHMENSPEZIFIKATIONEN RAHMEN Alu 6061 T6 Einrohr Einrohr 26“ & 28“ RAHMENFORMEN RAHMENGRÖSSEN 26“ - 46cm // 28“ - 46cm, 50cm, 54cm Anhängervorrichtung, Kindersitz und Frontkorbadapter (optional) -
Seite 10: Gemeinsame Systemkomponenten Für Winora C1 Agt, C2 Agt Und C3
3. IHR PEDELEC 3.2 Gemeinsame Systemkomponenten für Winora C1 AGT, C2 AGT und C3 *Abb. ähnlich Bremshebelsensor DP12 Display DP12 Bedienelement schaltet den Motor, durch die bildet Computer- und Bedienelement Cut-Off-Funktion, bei Betätigung Systemfunktionen ab am Lenker links montiert der Bremse sofort ab. - Seite 11 Mionic PST System-Gepäckträger PST-Carrier Akku BL03 Lithium-Ionen Akku Controller und Rücklicht siehe Kapitel „Der Akku // Das Ladegerät“ im Gepäckträger integriert mit Spanngummi Akkufach abschließbar Akkufach gleichschließend mit Fahrradschloss...
-
Seite 12: Spezielle Systemkomponenten Für Winora C1 Agt Und C2 Agt
3. IHR PEDELEC 3.3 Spezielle Systemkomponenten für Winora C1 AGT und C2 AGT *Abb. ähnlich AGT Schaltbox AGT Bedienelement Mionic PST-Silent (Automatic Gear Transmission) Frontmotor mit Stellmotor für auto- am Lenker rechts montiert für 26“ und 28“ Rahmen matische Schaltvorgänge... -
Seite 13: Spezielle Systemkomponenten Für Winora C3
3.4 Spezielle Systemkomponenten für Winora C3 Geschwindigkeitssensor Mittelmotor M07 externer Geschwindigkeitssensor Mittelmotor mit integriertem am Hinterrad montiert Kraftsensor misst die Umdrehungen des integrierter Drehzahlsensor Rades und ermittelt dadurch die 250W Nenndauerleistung Geschwindigkeit des Pedelecs 36V Gleichstrommotor... -
Seite 14: Bedienelemente // Funktionen
4.1 Das DP12 Display Lichtsensor ausgewählte Display-Funktionen (VOL // ODO // DST // RANGE) und Digitalanzeige der Werte (z.B. km/h für Geschwindigkeit) Servicesymbol Akkuladezustandsanzeige Schiebehilfe bei C1 AGT, C2 AGT Turbobutton bei C3 Fahrmodus (N // L // M // H) - Seite 15 Definitionen der Displaysymbole Auf dem Display werden die unterschiedlichen Funktionen Ihres Pedelecs angezeigt. Dies geschieht zum einen durch eine digitale Ziffernanzeige, zum anderen durch Aufleuchten kleinerer Piktogramme. Nachfolgend sind diese Symbole und die Displayeigenschaften erklärt. 1. Lichtsensor Der Lichtsensor misst die Helligkeit der Umgebung und schaltet bei zu dunklen Lichtverhältnissen automatisch die Hintergrundbeleuchtung des Displays ein.
-
Seite 16: Akkuladezustandsanzeige
Der letzte Strich beginnt zu blinken, wenn die Akkukapazität unter 10% gefallen ist. 5. Schiebehilfe // Turbobutton Das System unterstützt Sie bis 6 km/h ohne zu Pedalieren. Bei C1 AGT, C2 AGT: Der Turbobutton steigert die Leistung des Motors in jedem Modus um 20%. Bei C3: 6. -
Seite 17: Inbetriebnahme Des Systems
4.2 Inbetriebnahme des Systems Zum Einschalten des Systems halten Sie Durch kurzes Drücken der Ein- // Austaste die Ein- // Austaste für ca. 2 Sec. gedrückt. können Sie ebenso zwischen den unter- Sie befinden Sich nun im „L“-Modus und schiedlichen Displayfunktionen wählen können nun losfahren (vermeiden Sie beim (VOL // ODO // DST // RANGE). -
Seite 18: Das Agt-System
5. DAS AGT-SYSTEM 5.1 Funktionsweise des AGT-Systems Das AGT-System ist eine automatische Schaltung, die selbstständig den für Sie geeignetesten Gang wählt - zum Beispiel für das Losfahren, das Bergauffahren oder auch für das Fahren unter Last. Das System hilft Ihnen die Akkureichweite zu maximieren und Kraft ein zu sparen. -
Seite 19: Die Agt-Bedieneinheit
Countdowns - hintereinander verschiedene (Wechsel zwischen automatischer Zahlen auf der AGT-Bedieneinheit auf. und manueller Schaltung) Dies ist eine systembedingte Routine. Nach grüne LED-Anzeige Abschluss können Sie wie gewohnt mit Ihrem (leuchtet im Automatikmodus) Winora C1 AGT oder C2 AGT losfahren. -
Seite 20: Die Einstellung Des Schaltzeitpunkts
5. DAS AGT-SYSTEM 5.3 Die Einstellung des Schaltzeitpunkts Die Schaltzeit Ihres AGTs ist für Sie individuell Je höher die Schaltzeit eingestellt ist, umso einstellbar. In Abhängigkeit von der von Ihnen später schaltet das AGT bei Beschleunigung bevorzugten Trittfrequenz können Sie daher in den nächsthöheren Gang. - Seite 21 Das AGT-System verfügt über vier Sensoren: Bei Anstieg der Trittfrequenz bewirken die Die Kraft- und Drehzahlsensoren (im Tretlager Informationen der Sensoren, dass das AGT integriert), den Geschwindigkeitssensor (in Abhängigkeit zur eingestellten Schaltzeit) (im VR-Motor) und einen Neigungssensor automatisch in den nächstniedrigeren Gang (in der AGT-Box).
-
Seite 22: Faqs Zum Agt-System
5. DAS AGT-SYSTEM 5.4 FAQs zum AGT-System Das AGT schaltet Prüfen Sie, ob der manuelle Modus aktiviert nicht automatisch. ist. Schalten Sie bitte gegebenenfalls an der AGT-Bedieneinheit in den Automatikmodus. Möglicherweise erscheint auf dem Display eine leere Batterieanzeige. In dem Fall reicht die Akkukapazität nicht aus, um das System zu starten. - Seite 23 Was bedeutet das blinkende Akkusymbol bzw. die „Lobat“-Anzeige während des Fahrens im Automatikmodus? Bei einer Akkukapazität von ca 10% zeigt Bei Fahrten auf ebener Straße schaltet das Ihr Display kurz „Lobat“ (Low battery/bzw. AGT-System in diesem Fall automatisch in geringe Akkukapazität) an (Abb. a). den 3.
-
Seite 24: Der Akku // Das Ladegerät
3 Monate eine Erhaltungsladung durch! Geben Sie das Winora-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur. Hinweis: Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“). -
Seite 25: Handhabung Der Tranzx Lithium-Ionen Akkus
Handhabung der Technische Daten TranzX Lithium-Ionen Akkus des Akkus -5°C bis +50°C 2,8kg/3,1kg/3,4kg BETRIEBSTEMPERATUR GEWICHT SPANNUNG Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder 8,8Ah/11Ah/13Ah NENNLADUNG Ihr Pedelec unterstützt Sie im Extremfall nicht mehr. 316Wh/396Wh/468Wh ENERGIEKAPAZ. -
Seite 26: Einsetzen Und Entnehmen Des Pedelec-Akkus
6. DER AKKU // DAS LADEGERÄT 6.2 Einsetzen und Entnehmen des Pedelec- Akkus Sie können den Akku entweder direkt im Gepäckträger laden, ihn aber auch für den Ladevorgang entnehmen. Hierzu drehen Sie bitte den Schlüssel im Uhrzeigersinn und öffnen anschließend die Gepäckträgerklappe (Abb. -
Seite 27: Aufladen Des Akkus
6.3 Aufladen des Akkus Bitte verwenden Sie immer das mitgelieferte Original TranzX-Ladegerät. Bei Gebrauch eines anderen Ladegerätes, erlischt Ihre Garantie! Stellen Sie sicher, dass die lokale verfügbare Spannung mit den Spannungsangaben auf dem Ladegerät übereinstimmen. Zur Vorbereitung des Ladevorganges öffnen Hinweise: Sie bitte die Abdeckung (Abb. -
Seite 28: Fehler - Ursachen & Abhilfen
Gelände benutzen? gepflasterte Straßen geeignet - allerdings nicht für Geländefahrten. Kann ich mein Pedelec auch Sie können Ihr Winora Pedelec im „N“- oder wie ein normales Fahrrad im „0“-Modus wie ein herkömmliches Rad nutzen. Die Computerfunktionen sind aber ohne Motor benutzen? trotz allem abrufbar. -
Seite 29: Darstellung Von Fehlercodes
Mit der Fehlercode- und Serviceanzeige im Display können Fehlfunktionen erkannt und genauer bestimmt werden. Anhand dieser Fehlercodes kann die Fehlerursache eingegrenzt und auch teilweise behoben werden. LÖSUNG ERRORCODE FEHLFUNKTION // BESCHREIBUNG C1 AGT / C2 AGT C3 7G RT / C3 8G RT / C3 RT Hydro keine Motorunterstützung, Motorkabelsteckverbindung prüfen Bitte fragen Sie Ihren Fachhändler... -
Seite 30: Fehler - Ursachen Und Abhilfe
7. FEHLER - URSACHEN UND ABHILFE 7.3 Problembehandlung Mein Pedelec hat Sie haben beim Einschalten des Systems den Cut-Off Bremshebel gezogen. Bitte schalten keine Motorunterstützung mehr Sie das System aus und wieder ein, ohne den - es erscheint der Fehlercode 6. Cut-Off Bremshebel zu ziehen. - Seite 31 Die Ladelampe am Ladegerät Trennen Sie die Verbindung vom Ladegerät zum Akku und überprüfen Sie die Steckkontakte auf zeigt nach 10 min. Ladezeit “Grün” an. Verschmutzung, Fremdkörper oder auf mögliche Beschädigungen! Bitte beachten Sie ebenso die Umgebungs- und die Ladetemperatur. Hier betragen die absoluten Grenzwerte: 0°C bis 45°C! Sollten Sie den Akku des Pedelecs aber innerhalb der angegebenen Temperaturspanne laden und...
- Seite 32 7. FEHLER - URSACHEN UND ABHILFE Wie kann ich den Motorkabelstecker auf festen Sitz prüfen, bzw. (de)montieren? Öffnen Sie zunächst die Kabelhalterung, die Sie bei einem Vorderrad-Motor an der Gabel rechts (Abb. a & b) oder bei einem Hinterrad- Motor am Hinterbau links finden (ohne Abb.). Bitte drehen Sie den Schraubverschluss auf (Abb.
- Seite 33 Die Akkuabdeckung kann nicht vollständig geschlossen werden? Überprüfen Sie, ob auch der richtige Akku verwendet wird! Überprüfen Sie den Akku auf festen Sitz (Abb. a & b). Hinweise: Den Akku bitte nochmals mit leichtem Prüfen Sie Akku und Schließmechanismus Schwung in die Gepäckträgerbox schieben auf äußere Schäden.
-
Seite 34: Gewährleistung // Garantie
8. GEWÄHRLEISTUNG // GARANTIE 5 Jahre Garantie für Rahmen. 2 Jahre Gewährleistung für alle weiteren Bauteile des Pedelecs. Innerhalb der Gewährleistung werden Ihnen 2 Jahre Gewährleistung (Akku) 500 Vollladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungs- prozesses einem natürlichen Verschleiß. -
Seite 35: Konformitätserklärung
Hersteller / manufacturer: Winora – Staiger GmbH Max-Planck-Straße 6 97526 Sennfeld – Germany Telefon: +49 (0) 9721 6594-0 C1 AGT, C2 AGT, Allgemeine Bezeichnung des Produkts / Typenbezeichnungen / C3 7G RT, C3 8G RT, generell designation of the product:... - Seite 36 WINORA - STAIGER GmbH JD EUROPE COMPONENTS Postfach 14 22 Tel. +49 (0) 60 32 - 926 71-30 97404 Schweinfurt (Germany) Fax +49 (0) 60 32 - 926 71-59 Tel. +49 (0) 9721 - 65 94-0 info@tranzxpst.com Fax +49 (0) 9721 - 65 94-45 www.tranzx.com...
