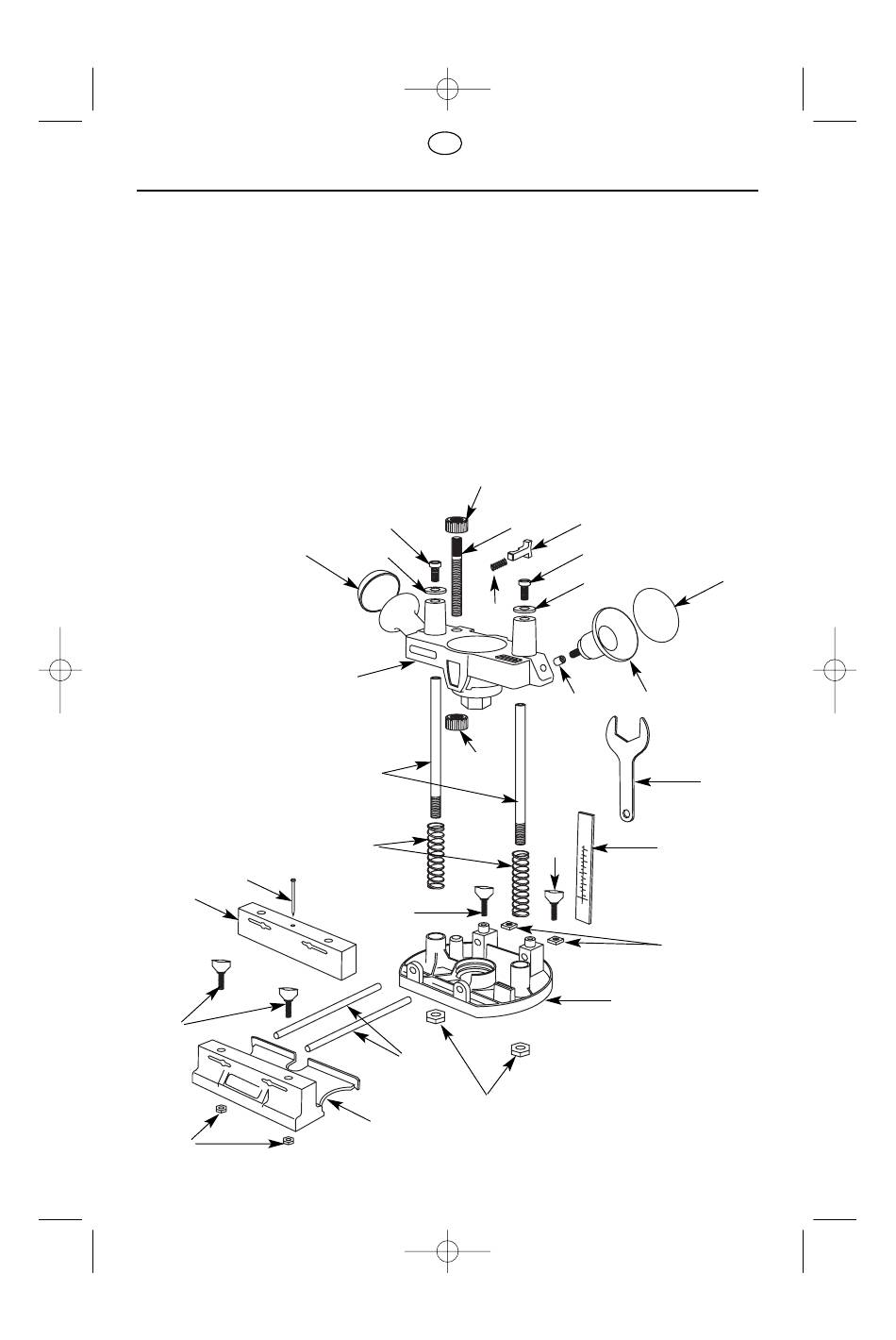

Tabella dei componenti Dremel
Rif. Descrizione componente
N°. N°.
1 2610920042
2 2610920041
3 2610913432
4 2610920044
5 1603501018
6 2603345015
7 2604511008
8 2602305044
9 2610918203
10 2610918204
11 2610918206
12 2916011884
24
22
23
21
I
Molla (2)
Montante della guida. (2)
Tacche profondità
Gruppo piattaforma guida
Vite ad alette zigrinata
Ghiera di regolazione (2)
Molla di compressione
Perno di bloccaggio
Manopola
Coperchio della manopola
Coperchio della manopola
Rondella piatta (2)
13
10
12
4
2
1
23
19
16
91
Rif. Descrizione componente
N°. N°.
13 2910011191 Viti a testa cilindrica (2)
14 2610358149 Ghiera (2)
15 2610920043 Mandrino a pressione
16 2610917203 Guida laterale
17 2610920879 Gruppo piattaforma base
18 2610917207 Chiave di montaggio
19 2610917208 Barra di guida (2)
20 2615294964 Dadi quadri(2)
21 2610915483 Ghiere (2)
22 2610914826 Guida circolare
23 2610914825 Vite di bloccaggio N.6-32 (4)
24 2615294965 Punta
6
8
5
13
12
7
15
6
23
17
14
11
9
18
3
20
