Visonic MC-302V PG2 Installationsanleitung

MC-302V PG2
Überwachter Miniatur PowerG Tür-/Fenstermagnetkontakt
1. EINFÜHRUNG
Der MC-302V PG2 ist ein äußerst schmaler PowerG Tür- und
Fenstermagnetkontakt, der mit den PowerMaster Alarmzentralen
kompatibel ist. Das Gerät enthält einen Reedschalter, der sich beim
Entfernen eines in der Nähe befindlichen Magnets öffnet. Für die
Übermittlung des Alarmsignals an die Alarmzentrale verwendet der MC-
302V PG2 das PowerG Zweiwege-Kommunikationsprotokoll.
Die Übermittlung eines periodischen Überwachungssignals oder der
Alarmmeldung erfolgt automatisch. Damit wird die Alarmzentrale in
regelmäßigen Abständen über die aktive Einbindung des Geräts in
das System informiert.
In Abhängigkeit der Signalstärke leuchtet die LED-Anzeige beim
erstmaligen Einlegen der Batterie und während eines 15-minütigen
Testzeitraums grün, gelb oder rot.
Während der Übertragung einer Überwachungsmeldung leuchtet die
LED nicht.
2. MONTAGE
ACHTUNG: Dieses Gerät darf nur von Facherrichtern an nicht explosionsgefährdeten Orten in Innenräumen installiert werden.
2.1 Montage
A. Einlerntaste B. Doppelseitiges Klebeband
Anmerkungen: 1. Vorgeschriebene Batterie: CR2032 Lithium 3V.
2. Im Normalbetrieb sollte das Gerät sich in einem Abstand von mindestens 20 cm von allen Personen befinden. Die in diesem
Produkt verwendeten Antennen dürfen nicht gemeinsam mit anderen Antennen oder Sendern verwendet werden.
1. Wie abgebildet eine Münze in den Schlitz einführen und den Deckel aufhebeln - oder, wenn keine Münze zur Hand ist, -
2. 4-mm-Schlitzschraubendreher wie abgebildet in den Schlitz des Kunststoffdeckels schieben und den Schlitz dehnen, um diese Seite des
Kunststoffdeckels zu öffnen.
3. Schraubendreher in den Schlitz auf der anderen Seite des Kunststoffdeckels einführen und den Vorgang wiederholen, danach den Deckel
entfernen.
4. Unter Beachtung der Polung der Batterie diese in einem Winkel einführen (siehe Abbildung) und danach nach unten drücken.
Achtung! Beim Einlegen falscher Batterien besteht Explosionsgefahr. Beachten Sie beim Entsorgen gebrauchter Batterien die Anweisungen des
Herstellers.
5. Die Trennfolien von den zwei Streifen des doppelseitigen Klebebands abziehen und diese an Gerät und Magnet anbringen.
6. Gerät anhand der Ausrichtungsmarkierungen mit dem Magneten ausrichten und Gerät sowie Magnet auf den Montageflächen befestigen. Der
Sender ist an der fixen Fläche und der Magnet an der beweglichen Fläche anzubringen.
7. Bei Installation der Versionen für 433 oder 868 MHz:
Achten Sie darauf, dass die Köpfe der Befestigungsschrauben flach und rechtwinklig zur Oberfläche des Geräts anliegen.
D-305477 MC-302V PG2 Installationsanleitung
Die Betriebsspannung wird von einer integrierten 3 V Lithiumbatterie
geliefert. Bei niedriger Batteriespannung wird eine Batteriewarnung
an den Empfänger gesendet.
Der Tür- und Fenstermagnetkontakt MC-302 V ist in Versionen für
433 MHz, 868 MHz und 915 MHz erhältlich.
7

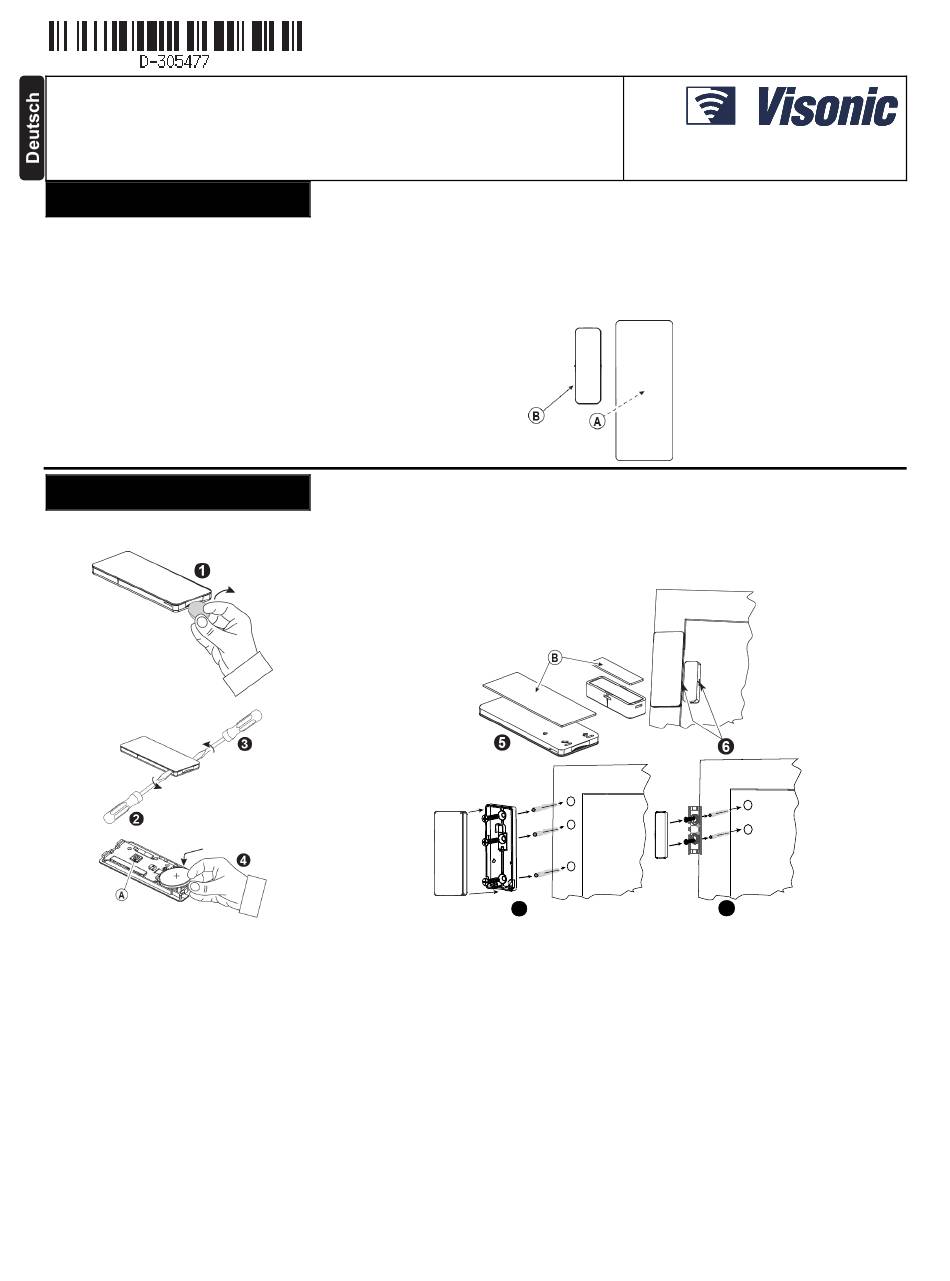

Abbildung 2: Montage
Installationsanleitung
A. Übertragungs-LED
B. Magnet
Abbildung 1:
Außenansicht
