Inhaltszusammenfassung für Koellmann HANDY

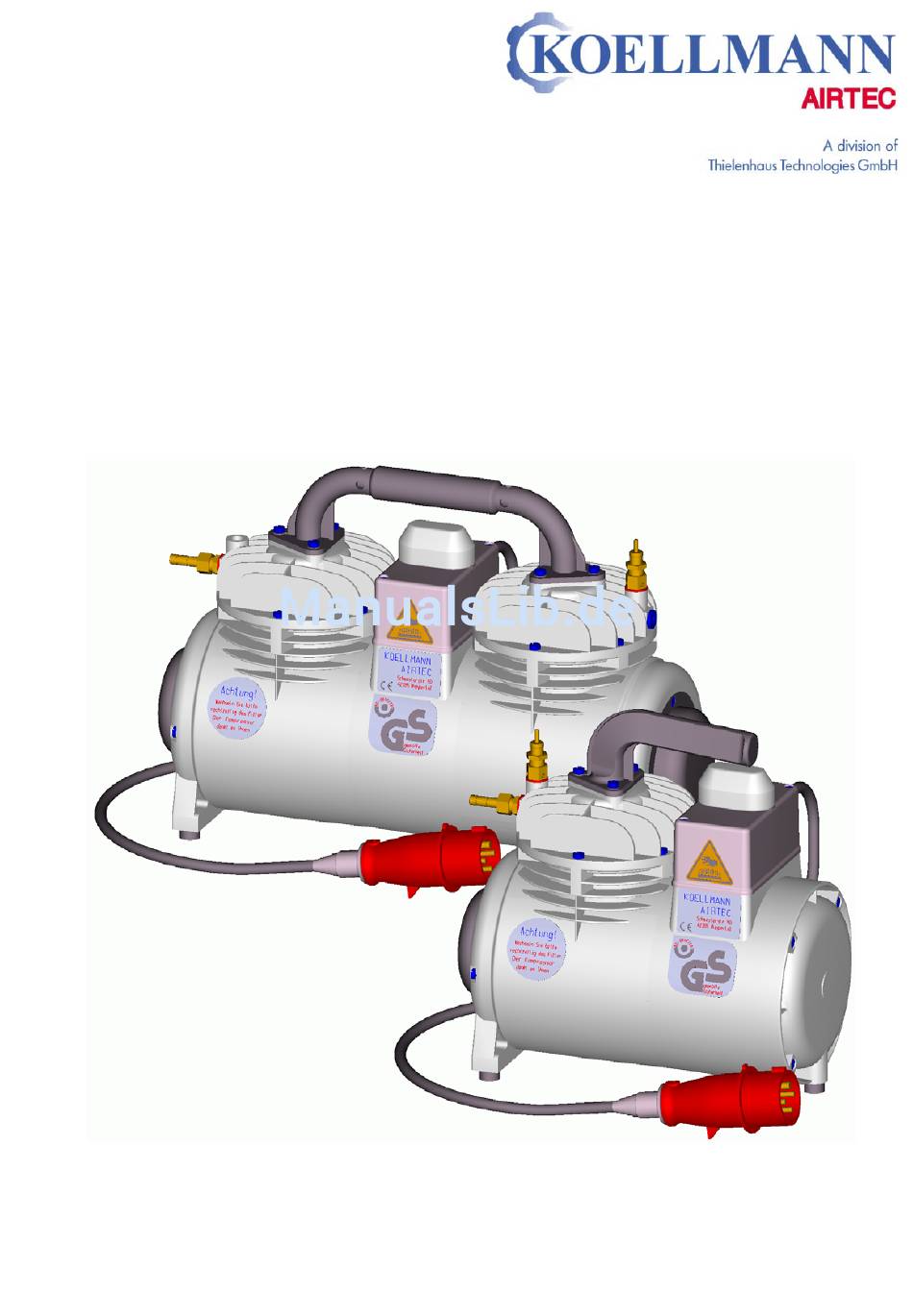

- Seite 1 HANDY Kompressoren und Vakuumpumpen Betriebsanleitung Vor Inbetriebnahme ist diese Betriebsanleitung sorgfältig vom Anwender des Gerätes zu lesen. Bei Unklarheiten ist unbedingt beim Hersteller Rücksprache zu nehmen ! Änderungen vorbehalten.
- Seite 2 _______________________________________________________________________ Diese Betriebsanleitung gilt für alle HANDY Geräte ab Baujahr 2004 und ab Seriennummer X.X 061000 bzw. für alle HANDY Geräte bei deren Auftragsbestätigung ausdrücklich auf diese Betriebsanleitung verwiesen wurde. 1. Bestimmungsgemäße Verwendung 1.1. Der HANDY ist ausschließlich zur Erzeugung von Druckluft bzw. Vakuum (Ansaugen von Luft ohne gefährliche Beimengungen) bestimmt und ist nur mit angeschlossenem Arbeitsgerät...
- Seite 3 3.1. Es ist sicherzustellen, daß nur geschultes, eingewiesenes und dazu beauftragtes Personal mit dem HANDY arbeitet! 3.2. Arbeiten an der elektrischen Ausrüstung des HANDY dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln unter Beachtung der EN 60204 vorgenommen werden.
- Seite 4 5.1. Alle HANDY-Geräte sind zur Schwingungsdämpfung an den Füßen mit Gummipuffern ausgerüstet. Im Betrieb können die Geräte je nach Beschaffenheit des Untergrundes wandern. Der Anwender muß daher den HANDY gegen dieses Wandern sichern, z.B. durch Aufstellen der Gummifüße in entsprechenden elektrisch leitenden Vertiefungen. Die Gummipuffer sind elektrisch leitend und verhindern eine statische Aufladung des Gerätes...
- Seite 5 7.1.1. Die Motorschutzschalter sind vollkommen unempfindlich gegen Erschütterungen. Der unbeeinflußbare Sprungschaltmechanismus hat eine doppelte Kontakttrennung. 7.1.2. Sollte einmal ein HANDY-Gerät, etwa gegen den vollen Druck, nicht anlaufen, dann löst der Motorschutzschalter aus, bevor die Wicklung beschädigt werden kann. 7.1.3. Der Motorschutzschalter ist mit einem roten Knopf versehen, der nach einer Auslösung weiter vorspringt.
- Seite 6 _______________________________________________________________________ 7.3. Überdruckventil ( siehe auch Punkt „9. Stufenlos regelbares Überdruckventil“ ) 7.3.1. Alle HANDY-Geräte, die als Kompressor ausgeführt sind, werden mit einem stufenlos verstellbaren Überdruckventil ausgerüstet. Wenn nicht ausdrücklich eine andere Druckeinstellung verlangt wird, stellen wir das Überdruckventil auf seinen max. zulässigen Druck von 5,5 bar - mit einer Toleranz von + 10% - ein.
- Seite 7 _______________________________________________________________________ Schneller Filterwechsel Stufenlos regelbares Überdruckventil (siehe auch 7.2.) (siehe auch 7.3) 8.1 Schrauben und Schalldämpfer 9.1 Kontermutter (1) lösen. entfernen. 9.2 Einstellschraube drehen bis der 8.2 Filtereinsatz aus dem Gehäuse ziehen gewünschte Druck eingestellt ist und das und neuen Filter einsetzen. Ventil abbläst.
- Seite 8 _______________________________________________________________________ 10. Die Teile des HANDY (Exlosionszeichnung, Druck ohne DIN-Rahmen)
-
Seite 9: Ersatzteilliste
_______________________________________________________________________ 10.1. Ersatzteilliste Anzahl bei: Teil Nr. Bezeichnung HANDY K 1 HANDY K 2 001 * Stator komplett (mit Wicklung, Schalterhaube, Anschlußkabel) Rotor mit Welle Gehäuse Zylinderkopf mit Verschlußschraube Kolben (Druck) (mit Klemmschraube, Vierkantmutter, Sicherungsscheibe) Kolben (Vakuum) (mit Ventilfeder, Klemmschraube, Vierkantmutter, Sicherungsscheibe) Abschlußdeckel mit Gummifuß... -
Seite 10: Handy Mit Einphasen - Wechselstrommotor
_______________________________________________________________________ 11. Elektrische Ersatzteile und Schaltpläne 11.1. HANDY mit Einphasen - Wechselstrommotor Anzahl bei: HANDY K 1 HANDY K 2 Teil Nr. Bezeichnung 50 * Schalterhaube 51 * Schalter mit Überstromauslöser 52 * Hilfsphasenrelais 54 * Anschlußkabel 55 * Verbindungslitze Schutzkasten Konusklemme kpl.;... -
Seite 11: Handy Mit Drehstrommotor

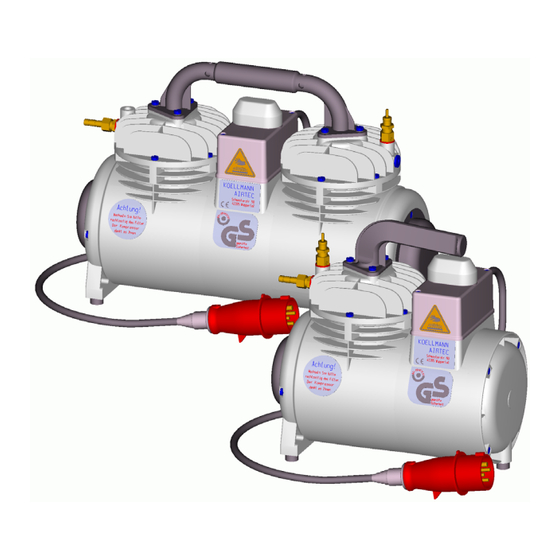

_______________________________________________________________________ 11.2. HANDY mit Drehstrommotor Anzahl bei: Teil Nr. Bezeichnung HANDY K 1 HANDY K 2 Schalterhaube mit Schutzkappe 71 * Motorschutzkappe 72 * Anschlußkabel Schutzkasten Schutzkappe oval (muß geklebt werden) Konusklemme kpl.; C-Gr. 2, für Anschlußkabel Zylinderschraube AM 5 x 80... - Seite 12 _______________________________________________________________________ 12. Das HANDY - Programm HANDY Kompressor K 1 HANDY Kompressor K 2 125 l/min Ansaugmenge 250 l/min Ansaugmenge für Druckluft 5,5 bar für Druckluft 5,5 bar im Dauerbetrieb im Dauerbetrieb Gewicht ca. 17 kg Gewicht ca. 24 kg...
