Verwandte Anleitungen für ISDT BG-8S BatteryGO
Inhaltszusammenfassung für ISDT BG-8S BatteryGO

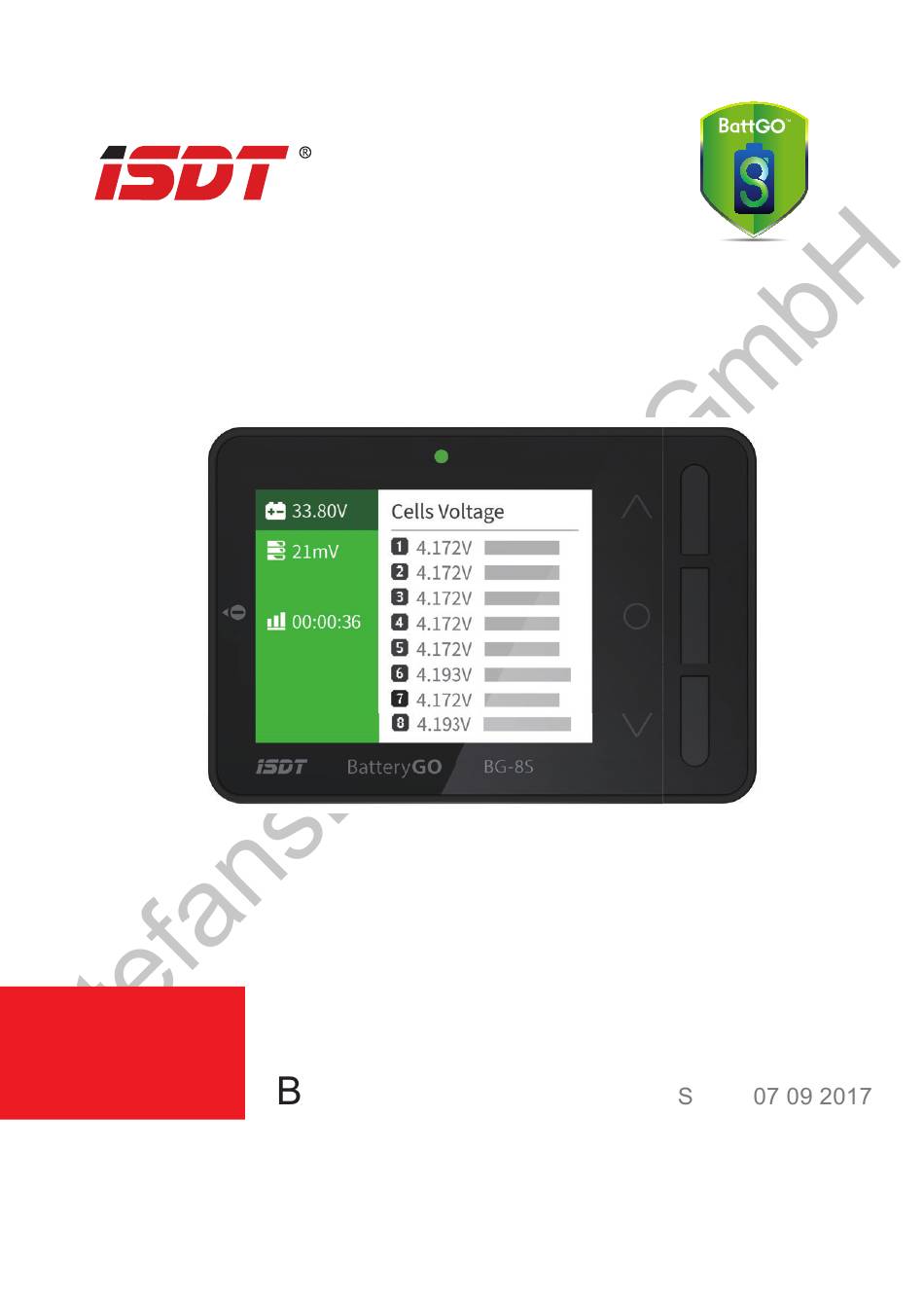

- Seite 1 BG-8S BatteryGO edienungsanleitung tand:...
-
Seite 2: Haftungsausschluss Und Warnung
Kabel auf BAT- in den BG-8S eingesteckt wird. Haftungsausschluss: Die Einhaltung der Bedienungsanleitung kann von der Stefansliposhop GmbH nicht überwacht werden. Für aus dem Betrieb entstehende Schäden, den fehlerhaften Betrieb sowie grobe Fahrlässigkeit kann daher keinerlei Haftung übernommen werden. Revolution Starts Here www.isdt.co... -
Seite 3: Spezifikationen
Spezifikationen Spannungsbereich : 5.0V - 36V Eingangsspannung 1s : 0.8V - 15V Eingangsspannung 2-8S : 0.8V - 4.8V Anzahl der Zellen : 1 - 8s Messgenauigkeit : ±0.005V @ 4.2V USB Ladeausgang : < 0.005V QC3.0, BC1.2, Max. Ausgangsspannung Verwendung von smart battery : 12V/2A Lade- und Entladeeinstellung, vorab Batterieinformationen und Gebrauchsanleitung lesen. -
Seite 4: Darstellung Der Messwerte
Tastenfunktion LED Statusanzeige Aufwärts Taste Menü Taste Abwärts Taste - kurzes Drücken zur Optionsbestätigung. Menü Taste - langes Drücken um in das Smart Battery Menü zu gelangen. Auf- und Abwärts Taste zur Menü Koordination Darstellung der Messwerte 25.24V 22.93V BattGO 10mV 3.81V 3.82V... - Seite 5 XT60i Eingangsspannung 25.24V Differenz - Zellspannung Akku Marke BattGO Produktions Datum 2017-07-28 Akkukapazität in Prozent 100% Akku Typ LiPo-6S Temperatur 33℃ Akku Kapazität 4000 mAh Max. Ladestrom in C Max. Entladestrom in C Lade Zyklen Akku Höchsttemperatur Überladung Tiefenentladung 22.93V Balkendiagramm zu Ansicht der 10mV 3.81V...
-
Seite 6: Systemeinstellung
Akku im Balancer Mode Zellspannung 23.19V 3.855V 14mV 3.869V 3.868V 3.865V 3.861V 3.868V -.---V -.---V Wenn der Akku mit dem Balancer Stecker angeschlossen wird, zeigt der BG-8S die gesamte Akkuspannung, die maximale Spannungsdifferenz zwischen den Zelle und Einzel Zellenspannung an. Zum Balancen der Akkus wird nur der Balancer Stecker benötigt, durch zweimaliges kurzes drücken der Menü... - Seite 7 Language 7 verschiedene Sprachen. Backlight Hintergrundbeleuchtung schaltet sich automatisch nach 2 Minuten ab und im Balance Mode nach 20 Sekunden. Volume Lautstärke: hoch, mittel, leise und stumm. Alarm Ton kann nicht deaktiviert werden. System Information Info über die Firmware Version. Receiver Tester Unterstüzte Prüfprotokolle, PWM \ S.Bus .
-
Seite 8: Empfängersignalprüfung
Empfängersignalprüfung S.Bus PWM Test RC-Steuersignal PWM-Protokollanalyse, Verbindung vom Servo Ausgangssignal des S- Bus Empfängers in den BG-8S! Zeigt PWM - Ausgangsperiode und Pulsbreite us an. 5.10V 66Hz 1683us S. Bus Test S.Bus Protokollanalyse: Grafische Darstellung von bis zu 18 Kanäle des S-Bus Empfängers... - Seite 9 USB-Laden Schließen Sie einen Akku mit Smart Battery Technologie über den XT60i an das BG-8S an. Der USB - Ladevorgang wird durch zweimaliges drücke der Menü-Teste gestartet. Während eines Ladevorgangs schaltet sich das Display nach 2 Minuten ab und der aktive Ladevorgang wird durch das aufleuchten der LED in der Farbe Lila angezeigt.
- Seite 10 Funktion Balancen Verbinden Sie den zu Balancierenden Akku mit dem Balancer Stecker an das BG-8S. Das Balancieren der Zellen kann durch zweimaliges drücken der Menü-Teste gestartet werden. Das Display wird nach 20s abgeschaltet und der Ladevorgang wird über die LED in der Farbe Grün angezeigt.
- Seite 11 Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden. Oder Sie senden das Produkt zur Entsorgung an: Stefansliposhop GmbH, Junk ersstr. 6, 86343 Königsbrunn WWW.ISDT.CO Vertrieb durch : Stefansliposhop GmbH Junkersstr. 6, 86343 Königsbrunn Tel: 08231/3019940 Fax: 08231/3019939 WEEE-Reg.Nr.: DE74937136...
