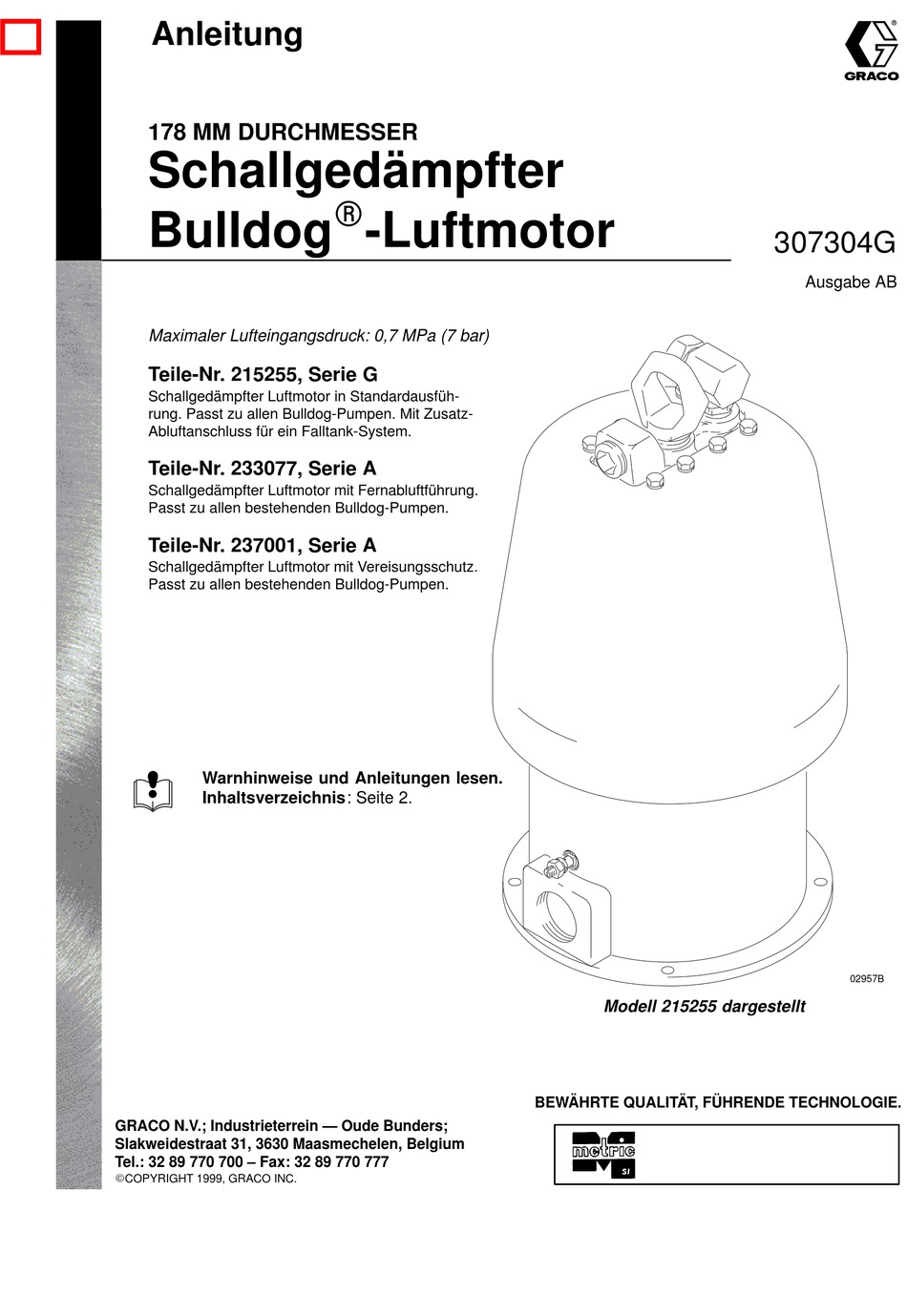

Schallgedämpfter bulldog-luftmotor
Anleitung
178 MM DURCHMESSER
Schallgedämpfter
Bulldog
Maximaler Lufteingangsdruck: 0,7 MPa (7 bar)
Teile-Nr. 215255, Serie G
Schallgedämpfter Luftmotor in Standardausfüh-
rung. Passt zu allen Bulldog-Pumpen. Mit Zusatz-
Abluftanschluss für ein Falltank-System.
Teile-Nr. 233077, Serie A
Schallgedämpfter Luftmotor mit Fernabluftführung.
Passt zu allen bestehenden Bulldog-Pumpen.
Teile-Nr. 237001, Serie A
Schallgedämpfter Luftmotor mit Vereisungsschutz.
Passt zu allen bestehenden Bulldog-Pumpen.
Warnhinweise und Anleitungen lesen.
Inhaltsverzeichnis: Seite 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1999, GRACO INC.
R
-Luftmotor
Modell 215255 dargestellt
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
307304G
Ausgabe AB
02957B
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Graco 215255

  • Seite 1 Warnhinweise und Anleitungen lesen. Inhaltsverzeichnis: Seite 2. 02957B Modell 215255 dargestellt BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1999, GRACO INC.
  • Seite 2: Inhaltsverzeichnis

    D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.
  • Seite 3: Gefahr Durch Materialeinspritzung

    Permanent angekuppelte Schläuche können nicht repariert werden; in diesem Fall ist der gesamte Schlauch auszuwechseln. D Nur von Graco zugelassene Schläuche verwenden. Niemals die Knickschutzfedern von den Schläuchen abnehmen. Sie schützen die Schläuche vor Rissen, welche durch das Biegen und Drehen in der Nähe der Kupplungen entstehen können.
  • Seite 4: Brand- Und Explosionsgefahr

    WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und den zu spritzenden Gegenstand erden. Siehe Erdung auf Seite 6. D Wenn während des Betriebes statische Funkenbildung oder ein elektrischer Schlag wahrgenommen wird, sofort mit dem Spritzen aufhören.
  • Seite 5 Notizen 307304...
  • Seite 6: Installation

    Abbildungen und Zu spritzendes Objekt: gemäß den örtlichen Vorschriften. Teilezeichnungen. Materialbehälter: gemäß den örtlichen Vorschriften. ANMERKUNG: Verwenden Sie stets nur Original-Graco- Ersatzteile und Graco-Zubehör. Diese Teile sind bei Ihrem Graco-Händler erhältlich. Alle beim Spülen verwendeten Lösungsmitteleimer müssen den örtlichen Vorschriften entsprechen. Nur Erdung leitfähige Metalleimer verwenden, die auf einer geer-...
  • Seite 7: Vereisung Des Luftmotors

    Erzielung des gewünschten Zusatz-Abluftanschluß (Modell 215255) Spritz-/Dosierergebnisses oder des Mindest-Material- drucks und der Durchflußmenge erforderlich sind. Dies Beim Modell 215255 kann eine Zusatz-Abluftleitung für verringert den Verschleiß von Geräteteilen und den die Verwendung in einem Falltank-System montiert werden. Gesamtlärmpegel.
  • Seite 8: Fehlersuche

    Fehlersuche Zum neuerlichen Starten eines abgewürgten Motors den Auffinden von Luftleckagen Lufthahn mit Entlastungsbohrung schließen, um den auf- Der Kolben im Luftmotor bewegt sich, wenn Druckluft zum gestauten Luftdruck abzulassen. Druckluftzufuhr wieder Motor zugeführt wird. Vor einer Fehlersuche am Luftmotor einschalten.
  • Seite 9 Fehlersuche Fetten. Die Lippen der Packung (33*) müssen nach oben zeigen. K (18) H (9) D (53*) E (22) G (48*) F (17*) B (44) Modell 215255 dargestellt 2959B 33*, 37* C (16*) Abb. 3 307304...
  • Seite 10: Druckentlastung

    Service Druckentlastung Erforderliche Werkzeuge D Zange mit weichen Backen, Teile-Nr. 207579 WARNUNG (nur an der Steuerstange zu verwenden) GEFAHR DURCH MATERIAL- D Drehmomentenschlüssel EINSPRITZUNG Unter Hochdruck stehendes Material kann in die Haut eingespritzt werden und schwere D 25 mm-Steckschlüssel Verletzungen verursachen. Um die Gefahr einer Verletzung durch Materialeinspritzung, verspritztes Material oder bewegliche Teile zu verringern, sind stets D Satz Steckschlüssel oder Aufsetzschlüssel...
  • Seite 11: Auseinanderbauen

    Service Modelle 215255 und 233077: Hebering (26), O-Ring Auseinanderbauen (18), Schrauben (12), Scheiben (3), Lufteingang WARNUNG (56) und Abdeckung (54) entfernen. Siehe Abb. 4. Modell 237001: Hebering (26), O-Ring (18), Schrauben (12), Federringe (3), Lufteinlaß- Um die Gefahr schwerer Verletzungen zu verringern, Fitting (56) und Schalldämpfer (76) entfernen.
  • Seite 12 Die Platten und die Paßflächen am Verteiler (29) Die Schrauben (14) und Federringe (65) vom reinigen. Gummiunterlage (35) entfernen. Verteiler (29) abnehmen. Den Deflektor (68, nur Modell 215255) entfernen. HINWEIS: Wenn die Ventilplatten ausgewechselt werden, müssen auch die Dichtungen (19) ausgetauscht Damit die unter Federspannung stehenden werden.
  • Seite 13 Service Detailansicht des Luftverteilers und der Ventilplatten Modell 215255 dargestellt 07276 Abb. 5 307304...
  • Seite 14 Service ANMERKUNG: Siehe Abb. 6 bezüglich Schritt 12 bis 18. VORSICHT 12. Gummiunterlage (73) vom Zylinder (27) abnehmen. Darauf achten, daß die polierte Oberfläche der Kolben- Steuerstangenlager (5) mit einem 25 mm-Steckschlüssel welle nicht beschädigt wird. entfernen. Dichtung (75), V-Packung (32) und Feder- ring (74) vom Lager abnehmen.
  • Seite 15 Service 07277 Detailansicht des Gehäuses 07259 07271 Abb. 6 307304...
  • Seite 16: Zusammenbau

    Service Abstreifdichtung (16*) einfetten und mit Preßsitz in das Zusammenbau Gehäuse (61) einbauen. Alle Teile gründlich reinigen und auf Verschleiß oder Beschädigungen überprüfen. Teile nach Bedarf Das Gehäuse wieder richtig stellen. Federring (37*) im auswechseln. Gehäuse (61) installieren. Die V-Packung (33*) einfetten und mit den Lippen nach oben im Gehäuse installieren.
  • Seite 17 Kolbenrille setzen. Sehr vorsichtig den Kolben in den 11. Die Gummiunterlage (73) mit den Rippen nach oben Zylinder absenken. in den Zylinder (27) geben. Modell 215255 dargestellt Detailansicht des Kolbens Mit leichtem, wasserbeständigem Fett einfetten. Mit 34 N.m anziehen. Die Lippen der Packung müssen aus dem Loctiter 242 oder ein ähnliches Mittel auf das...
  • Seite 18 Stange und der Oberseite der Mutter vorhanden gehäuse (23) nach oben und unten ungehindert bewe- ist. Die Schlüsselflächen der Steuerstangenmutter mit gen kann. Den Deflektor (68, nur beim Modell 215255) einem Schlüssel halten. Mit einem zweiten Schlüssel anordnen und danach die Schrauben (14) und Feder- die Nabe (45) mit 28–34 N.m festziehen.
  • Seite 19 2 weitere Drehungen anziehen. Die Oberseite der Mutter (46) muß 1 mm vom Ende der Stange (63) entfernt sein. Mit 28–34 N.m anziehen. Satt anziehen. Ein Drehmoment von 4 N.m nicht Modell 215255 dargestellt überschreiten. Mit 34 N.m anziehen. 07276 Abb. 9...
  • Seite 20 18. Gehäuse (52), Feder (31) und Führung (51) mit leichtem, wasserbeständigem Fett einfetten. Das Gehäuse und Bei Modell 215255 und 233077: O-Ring (18), Hebe- die Feder in die Führung einbauen. Stift (11) einfetten ring (26), Schrauben (12), Federringe (3), Luftein- und in das Gehäuse schieben.
  • Seite 21 Service Modell 215255 dargestellt Mit leichtem, wasserbeständigem Fett einfetten. Mit 12–16 N.m anziehen. 07275B Abb. 10 307304...
  • Seite 22: Teile

    Teilezeichnung Modell 215255, Serie G Schallgedämpfter Luftmotor in Standardausführung 34 36 02965B 22 307304...
  • Seite 23: Teileliste

    Teileliste Modell 215255, Serie G Schallgedämpfter Luftmotor in Standardausführung Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 104029 ERDUNGSKLAMMER 178427 GEHÄUSEFÜHRUNG 104572 FEDERRING; 8 mm 178426 FEDERGEHÄUSE 104582 SCHEIBE 176580 DICHTUNG, Zellstoffaser 215933 LAGER, Steuerstange 177079 ABDECKUNG 105318 O-RING, Nitrilkautschuk...
  • Seite 24 Teile Modell 233077, Serie A Schallgedämpfter Luftmotor in Fernabluftführung 34 36 ti1602B 24 307304...
  • Seite 25 Teile Modell 233077, Serie A Schallgedämpfter Luftmotor in Fernabluftführung Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 104029 ERDUNGSKLAMMER 178428 HALTERUNG; Knebelklemmen 104572 FEDERRING; 8 mm 176575 DICHTUNG; Zellstoffaser 104582 SCHEIBE 178427 GEHÄUSEFÜHRUNG 215933 LAGER, Steuerstange 178426 FEDERGEHÄUSE 105318 O-RING; Nitrilkautschuk 176580 DICHTUNG, Zellstoffaser 105319...
  • Seite 26 Teilezeichnung Modell 237001, Serie A Schallgedämpfter Luftmotor mit Vereisungsschutz 83 (Pos.) 80, 81 82 (Pos.) 03737A 26 307304...
  • Seite 27 Teileliste Modell 237001, Serie A Schallgedämpfter Luftmotor mit Vereisungsschutz Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 104029 ERDUNGSKLAMMER 235996 LUFTMOTOR-GEHÄUSESATZ 104572 FEDERRING; 8 mm enthält Pos. 70 104582 SCHEIBE 218597 STEUERSTANGENSATZ 215933 LAGER, Steuerstange 215891 KOLBENSATZ 105318 O-RING, Nitrilkautschuk 100018 FEDERRING 105319...
  • Seite 28: Technische Daten

    Technische Daten Kategorie Daten Maximaler Lufteingangsdruck 0,7 MPa (7 bar) Effektive Kolbenfläche 248 cm Kolbendurchmesser 178 mm (7”) 121 mm Luftventile Doppelventile, gleitend Ventilgehäuse Ausgeglichen, gegenüberliegende Dichtungen und Anschlagwalzen Gewicht Ca. 33,3 kg Loctite ist ein eingetragenes Warenzeichen der Loctite Corporation. 28 307304...
  • Seite 29: Abmessungen

    Abmessungen 3/4” npt(f) Drehgelenk 3/4” npt(f) Drehgelenk Lufteinlaß Lufteinlaß 1” npt(f) Zusatz- Abluftöffnung 532 mm 530 mm 540 mm 540 mm 02957 03738 307304...
  • Seite 30: Die Graco Standard-Garantie

    Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
