Inspire
LiveView Remote Control
Instruction Manual
Pouch for AV cable
9
8

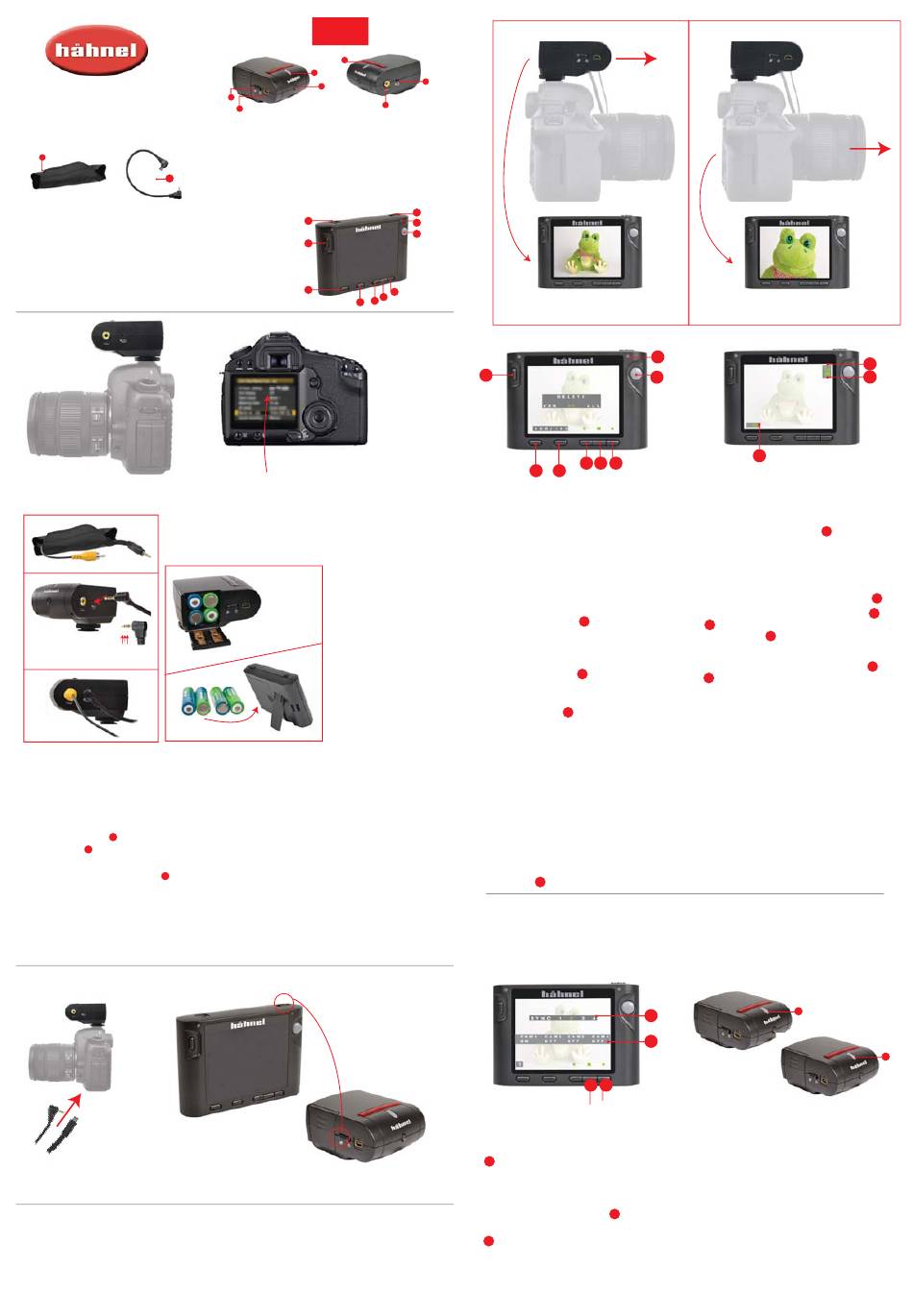

Nadajnik
15: lewy przycisk(wstecz)
16: Przełącznik widoku: Kamera Inspire
10: włącznik / Wyłącznik
CMOS / DSLR LiveView/ Miniaturki
11: Dioda LED
(Wciśnij i przytrzymaj)
12: Autofokus/Przycisk migawki
17: Przycisk aktywujący
13: Prawy przycisk (dalej)
18: Zrzut obrazu
14: Enter
19: wejście zasilające mini USB 5V
Note: 3 black
lines on contact
Zanim rozpoczniesz, upewnij się iż aparat oraz
hahnel Inspire są wyłączone. Załaduj 4 baterie AA
(paluszek) do odbiornika inspire oraz nadajnika
LCD. Umieść odbiornik Inspire na szynach lampy
błyskowej. Wybierz kabel pilota pasujący do
twojego modelu aparatu wepnij kabel do
8
odbiornika Inspire oraz aparatu. Następnie
7
wepnij kabel Video do aparatu a końcówkę czincz
(zazwyczaj żółta) do odbiornika Inspire .
6
Uwaga: Inspire jest niekompatybilny ze zlączami
HDMI
Włóż kable do dołączonego pokrowca (9)
Remote
Control
Cable
AV Cable
Widok, kamera Inspiere CMOS:
Wyświetla widok z kamery CMOS wbudowanej w
odbiornik Inspire. Wyświetlany obraz jest
niezależny od aparatu i nie może być
modyfikowany (zoom, ostrość itp.)
PL
Odbiornik
5
4
3
1
2
Odbiornik 5: Dioda LED
1: Włącznik / Wyłącznik 6: Wejście Video (czincz)
2: Wejście zasilające mini USB 5V 7: Wejście na kabel pilota
3: Kamera Inspire CMOS 8: Kabel pilota
4: Przycisk aktywujący 9: Pokrowiec na kable
19
18
17
16
Konfiguracja aparatu do współpracy z Inspire
W menu aparatu, ustaw wyjście Video na NTSC (zobacz
instrukcja obsługi aparatu)
Ustaw czas wyświetlania zdjęć na 4 – 8 sekund (czas
przez jaki zdjęcie będzie widoczne na ekranie LCD
aparatu, po wykonaniu fotografii)
Pierwsze uruchomie-
nie Hahnel Inspire
LiveView
Włącz odbiornik Inspire, nadajnik LCD oraz aparat.
Po pierwszym uruchomieniu nadajnik oraz
odbiornik Inspire automatycznie dostroją się a na
ekranie LCD nadajnika wyświetli się obraz z
kamery Inspire CMOS.
Gdy nie używasz zestawu Inspire, wyłącz go
celem zaoszczędzenia baterii.
Uwaga: Inspire może być używane bez
podłączenia kable Video.
Widok, DSLR LiveView:
Duplikat obrazu wyświetlanego na ekranie LCD
aparatu
7
6
10
11
12
13
14
15
18
17
Przed rozpoczęciem fotografowania
Aby wyświetlić informację na ekranie LCD aparatu, konieczne może
okazać się wypięcie kable video z aparatu.
Ustaw parametry zdjęcia, czułość, przysłona, czas naświetlania itd.
Następnie ponownie wepnij kabel Video.
Widok LiveView
Wlącz widok LiveView w aparacie, następnie przełącz się na widok
DSLR LiveView w nadajniku LCD
ekran, oznacza to iż funkcja LiveView aparatu nie została
aktywowana, lub aparat nie posiada funkcji LiveView.
Przycisk Migawki
Wciśnięcie przycisku do polowy
musi być włączony, ustawienia aparatu oraz przełącznik na
obiektywie)
Pełne dociśniecie przycisku
Zdjęcia
Gdy nadajnik LCD pracuje w trybie DSLR LiveView, po wykonaniu
zdjęcia na ekranie LCD nadajnika wyświetli się miniatura zrobionego
zdjęcia (czas wyświetlania zależy od wcześniejszych ustawień 4-8
sekund)
Gdy nadajnik LCD pracuje w trybie kamera inspire CMOS, po
wykonaniu zdjęcia widok z kamery pozostanie niezmieniony (nie
wyświetli się miniaturka zrobionego zdjęcia)
Zapisywanie zrzutów ekranu
Nadajnik LCD umożliwia zapisywanie zrzutów ekranu wyświetlanego
obrazu (maksymalnie 99 miniaturek). Aby zapisać miniaturkę należy
wcisnąć przycisk
18
Dodatkowe akcesoria do Hahnel Inspire
Nadajnik LCD może obsłużyć do 4 odbiorników inspire. Dodatkowe odbiorniki inspire umożliwią obsługę
większej liczby aparatów (maksymalnie 4). Każdy z dodatkowych odbiorników musi zostać aktywowany
w menu nadajnik LCD.
Aktywacja dodatkowych odbiorników Inspire
Aby przejść do menu aktywacji, naciśnij i przytrzymaj
przez ok 2 sekundy.
17
Pierwsza linia wyświetla kanały transmisji. Kanał 1
jest domyślnie zarezerwowany dla odbiornika
dołączonego w zestawie. Aby dołączyć dodatkowy
odbiornik, naciśnij prawy przycisk
podświetli się na zielono. Następnie wciśnij enter
(14). Nadajnik LCD czeka na sygnał potwierdzający
14
synchronizację. Naciśnij przycisk aktywujący (4) na
Inspire View
Inspire View
11
12
15 14 13
16
Uwaga: aby zapisać miniaturkę wykonanego zdjęcia, nadajnik
LCD musi pracować w trybie DSLR LiveView. Po wykonaniu
zdjęcia na ekranie pojawi się miniaturka wykonanej fotografii,
aby zapisać zrzut ekranu naciśnij przycisk
miniaturek nie da się kopiować, po wykonaniu 99 zrzutów, stare
zostaną zastąpione nowymi.
Odtwarzanie
Aby przeglądnąć zapisane miniaturki, naciśnij I przytrzymaj
Aby przełączać się pomiędzy miniaturami użyj przycisków
Jeżeli wyświetli się czarny
16
. Aby usunąć miniaturę wciśnij (14). Aby wyjść z trybu
15
odtwarzania, naciśnij
Jasność ekranu LCD
Aby dostroić jasność ekranu, użyj przycisków lewo/prawo
aktywuje autofokus (autofocus
12
Funkcja ta jest niedostępna w trybie Odtwarzania
15
Siła sygnału
Wyświetla informację o sile sygnału pomiędzy Nadajnikiem LCD
zwolni migawkę (zrobi zdjęcie)
12
a odbiornikiem Inspire.
Informacja o poziomie baterii
Pierwszy wskaźnik wyświetla poziom baterii nadajnika LCD
Drugi wskaźnik wyświetla poziom baterii odbiornika Inspire
Wejście zasilające Mini USB 5V
Nadajnik LCD oraz Odbiornik Inspire maja wbudowane wejście
zasilające mini USB 5V. Umożliwia to podpięcie zewnętrznego
zasilania. Złącze umożliwia jedynie zasilenie nadajnika i
odbiornika, w przypadku zastosowania akumulatorów podpięte
zasilanie nie będą ich ładować.
.
23
24
14 13
dodatkowym odbiorniku Inspire. Nastąpi
synchronizacja urządzeń po czym wyświetli się
obraz z kamery CMOS aktywowanego
odbiornika.
Druga linia pozwala włączać i wyłączać widok
dla poszczególnych kanałów. Wyłączenie widoku
nie oznacza dezaktywacji odbiornika, po
kanał 2
13
ponownym włączeniu obraz z odbiornika
zostanie automatycznie wyświetlony.
DSLR LiveView
DSLR LiveView
20
21 21
22
. Zapisanych
18
.
16
i
13
.
16
13
4
4
