Inhaltszusammenfassung für unicraft WPP 10 TE

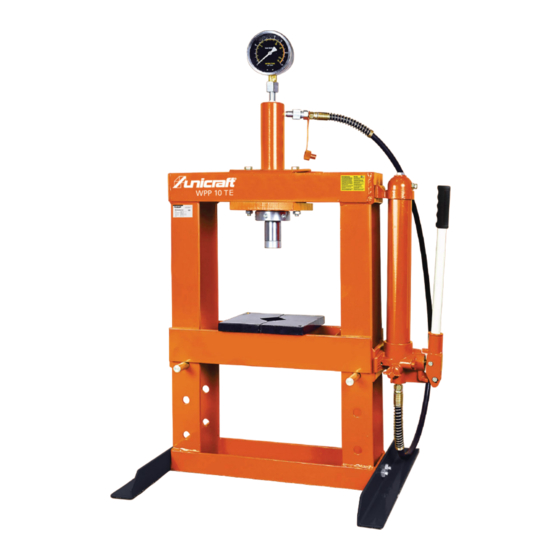

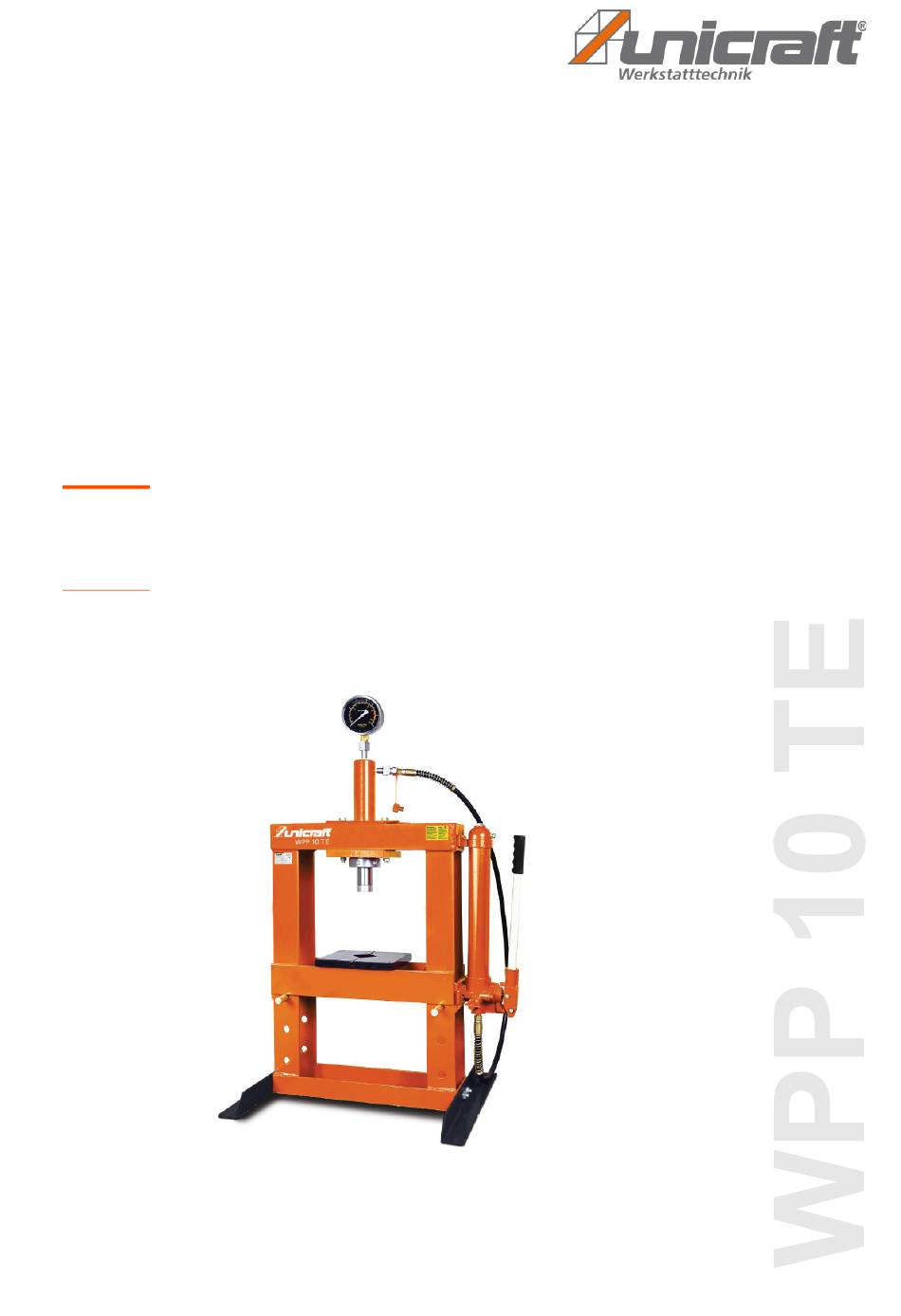

- Seite 1 Betriebsanleitung Hydraulische Werkstattpresse WPP 10 TE WPP 10 TE...
-
Seite 2: Inhaltsverzeichnis
Die Inhalte dieser Betriebsanleitung sind alleiniges Eigentum der Firma Stürmer. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Technische Änderungen und Irrtümer vorbehalten. WPP 10 TE | Version 2.04... -
Seite 3: Einführung
Alle Angaben und Hinweise in dieser Anleitung wurden Mit dem Kauf der hydraulischen Werkstattpresse WPP 10 unter Berücksichtigung der geltenden Normen und Vor- TE von UNICRAFT haben Sie eine gute Wahl getroffen. schriften, des Stands der Technik sowie unserer langjäh- rigen Erkenntnisse und Erfahrungen zusammengestellt. -
Seite 4: Verantwortung Des Betreibers
- Alle Arbeiten nur von dafür qualifizierten Personen die für den Einsatzbereich der Maschine gültigen Sicher- durchführen lassen. heits, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Dabei gilt insbesondere folgendes: - Unzureichend qualifizierte Personen aus dem Ar- beitsbereich fernhalten. WPP 10 TE | Version 2.04... -
Seite 5: Persönliche Schutzausrüstung
Werkstattpresse übernimmt die Firma Stürmer Maschi- nen GmbH keine Haftung.Ansprüche jeglicher Art wegen Die Schutzhandschuhe dienen zum Schutz der Hände vor scharfkantigen Bauteilen, sowie vor Rei- Schäden aufgrund nicht bestimmungsgemäßer Verwen- bung, Abschürfungen oder tieferen Verletzungen. dung sind ausgeschlossen. WPP 10 TE | Version 2.04... -
Seite 6: Technische Daten
570 x 495 mm Höhe insgesamt 1058 mm Rahmenhöhe 732 mm Breite innen 340 mm Abb. 3: Typenschild der hydraulischen Werkstattpresse WPP 10 TE Arbeitsbereich 364 mm 4.3 Manometer Kolbenhub 175 mm Das verwendete Manometer hat zwei Skalierungen: max. Belastung pro Pris- 2,5 t - äußere Skala [1] zeigt US-Tonnen [1tn. -
Seite 7: Gerätebeschreibung
Verpackung Alle verwendeten Verpackungsmaterialien und Pack- hilfsmittel der hydraulischen Werkstattpresse sind recy- clingfähig und müssen grundsätzlich der stofflichen Wie- Abb. 5: Hydraulische Werkstattpresse WPP 10 TE derverwertung zugeführt werden. 1 Manometer Verpackungsbestandteile aus Karton geben Sie zerklei- 2 Verbindungsschlauch von Handpumpe zu Hydraulik- nert zur Altpapiersammlung. -
Seite 8: Zubehör
Aufstellen 6.2 Zubehör VORSICHT! Quetschgefahr! - Druckdornsatz, für WPP 10 TE bis WPP 75 E ver- Bei unsachgemäßem Arbeiten bei der Montage der wendbar, mit max. Belastung von 20 Tonnen. Werkstattpresse besteht Verletzungsgefahr für Fin- ger und Hände. Aufstellen - Beachten Sie das Gewicht der Werkstattpresse. -
Seite 9: Inbetriebnahme
Sie diese auf und verschließen die Einfüllöffnung mit dem gelben Entlüftungsstopfen aus Kunststoff. ACHTUNG! - Entfernen Sie die Luft aus dem Hydraulik-System. Vergewissern Sie sich, dass das Werkstück unter dem Kolben zentriert positioniert ist! WPP 10 TE | Version 2.04... -
Seite 10: Hydraulikzylinder Ausrichten
Die Einstellschraube ist deshalb durch eine Abdec- kung verschlossen. Schritt 1: Den Knebel des Umstellventils in die linke Po- sition bewegen. Das Hydrauliköl kann selbsttätig vom Zylinder zurück in den Ölbehälter der Pumpe fließen. WPP 10 TE | Version 2.04... -
Seite 11: Pflege, Wartung Und Instandsetzung/Reparatur
Sie sich an einen Fach- händler oder an unseren Kundenservice. Die Kontaktda- ten finden Sie im Kapitel 1.2 Kundenservice. Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbei- ten sofort wieder montiert werden. WPP 10 TE | Version 2.04... -
Seite 12: Sichtprüfung
Überschüssiges Schmierfett ist mit einem trockenen und fusselfreien Tuch zu entfernen. 10.2.5 Ölwechsel Schritt 2: Das Hydrauliköl herauspumpen und am Ende der Rohrleitung auffangen. Öl ablassen: Schritt 1: Die Verschraubung am eingefahrenen Hydrau- likzylinder öffnen. WPP 10 TE | Version 2.04... -
Seite 13: Entsorgung, Wiederverwertung Von Altgeräten
Verletzungsgefahr durch Verwen- und die folgenden Angaben mitteilen: dung falscher Ersatzteile! Durch Verwendung falscher oder fehlerhafter Ersatz- - Gerätetyp: Werkstattpresse WPP 10 TE teile können Gefahren für den Bediener entstehen - Artikelnummer: 6300011 sowie Beschädigungen und Fehlfunktionen verur- sacht werden. -
Seite 14: Ersatzteilzeichnung
Die nachfolgende Zeichnung soll Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Senden Sie gege- benenfalls eine Kopie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler. Abb. 8: Ersatzteilzeichnung WPP 10 TE 12.3 Hydraulik-Schaltplan Abb. 9: Hydraulik-Schaltplan WPP 10 TE... -
Seite 15: Eu-Konformitätserklärung
DIN EN ISO 12100:2010 Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung DIN EN 693:2009 Werkzeugmaschinen -Sicherheit -Hydraulische Pressen Dokumentationsverantwortlich: Kilian Stürmer, Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt Hallstadt, den 15.01.2014 ______________________ Kilian Stürmer Geschäftsführer WPP 10 TE | Version 2.04... -
Seite 16: Wartungsplan
Wartungsplan 14 Wartungsplan Wartungsplan WPP 10 TE täg- wö- 200 h 300 h jähr- lich chen darf lich Jahre tlich Datum Betriebs- Mitarbei- Unter- stunden schrift WPP 10 TE | Version 2.04... -
