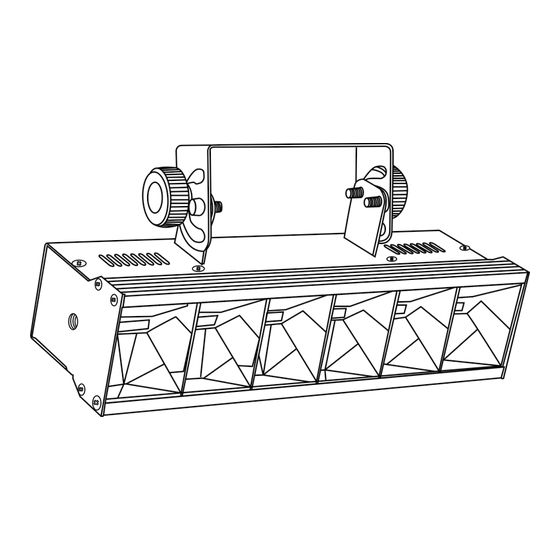

- Seite 1 HANDBUCH DEUTSCH Ignitor-6 Section Stroboskop Bestellnummer: 40292 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................9 Ein Ignitor-6 Section Stroboskop (Voreingestellte Programme) ................ 9 Ein Ignitor-6 Section Stroboskop (Musiktaktung) ....................9 Mehrere Ignitor-6 Section Stroboskope (Master/Slave-Steuerung) ..............9 Mehrere Ignitor-6 Section Stroboskope (DMX-Steuerung) ................10 Verbinden der Geräte ...............................12... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Ignitor-6 Section Stroboskop mit Schuko-Netzkabel (0,75 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Ignitor-6 Section Stroboskop übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Das Ignitor-6 Section Stroboskop kann mit einer Schelle an einem beliebigen Traversenrahmen befestigt werden. -
Seite 7: Rückgabe
Ignitor-6 Section Stroboskop Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Ignitor-6 Section Stroboskop Beschreibung des Geräts Funktionen Der Showtec Ignitor-6 Section ist ein Stroboskopeffekt mit hoher Leistung und hervorragenden Effekten. ● Absolute Kontrolle über jedes einzelne Stroboskopsegment ● Verbesserte Reflektoren für noch mehr Helligkeit ● Musiktaktung über integriertes Mikrofon ●... -
Seite 9: Rückseite
Ignitor-6 Section Stroboskop Rückseite Abb. 02 03) IEC-Stromausgang (OUT) 04) Netzkabel (0,75 m) 05) Sicherung F2AL/250V 06) Erde 07) LED-Display + Menü-Tasten 08) Eingebautes Mikrofon 09) 3-poliger DMX-Ausgang 10) 3-poliger DMX-Eingang Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Das Ignitor-6 Section Stroboskop funktioniert selbständig, wenn es an kein DMX-Kabel angeschlossen ist. Siehe Seite 16 für mehr Informationen über die voreingestellten Programme. -
Seite 11: Mehrere Ignitor-6 Section Stroboskope (Dmx-Steuerung)
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Verbinden Sie die Ignitor-6 Section Stroboskope und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. - Seite 12 Ignitor-6 Section Stroboskop Mehrere Ignitor-6 Section Stroboskope DMX- Setup Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40292...
-
Seite 13: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). ● DAP Audio DMX-Adapter: 5-polig/3-polig. Bestellnummer FLA29. ● DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Das Ignitor-6 Section Stroboskop kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 40292... -
Seite 14: Bedienfeld
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den das Ignitor-6 Section Stroboskop vom Controller angesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät maximal über 8 Kanäle verfügt. -
Seite 15: Menü-Übersicht
Ignitor-6 Section Stroboskop Menü-Übersicht Hauptmenü-Optionen DMX-Adresse Master/Slave-Modus DMX-Kanäle Musiktaktung Voreingestellte Programme Display-Modus Display normal/invers Softwareversion Bestellnummer: 40292... -
Seite 16: Dmx-Adresse
02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Bildschirm erscheint 03) Wenn Sie nun Musik abspielen, reagiert das Ignitor-6 Section Stroboskop auf ihren Rhythmus. 5. Voreingestellte Programme In diesem Menü Sie verschiedene voreingestellte Programme und die Helligkeit für jedes Programm auswählen. -
Seite 17: Led-Display-Modus
Ignitor-6 Section Stroboskop 6. LED-Display-Modus In diesem Menü können Sie die Eigenschaften des LED-Displays einstellen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen diesen 2 Optionen: ON: Das LED-Display leuchtet durchgehend. -
Seite 18: Dmx-Kanäle
Ignitor-6 Section Stroboskop DMX-Kanäle 3 Kanäle Kanal 1 - Statische LEDs und voreingestellte Programme 0-10 Keine Funktion 11-40 LED 1 Ein 41-70 LED 2 Ein 71-100 LED 3 Ein 101-130 LED 4 Ein 131-160 LED 5 Ein 161-190 LED 6 Ein... -
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Das Ignitor-6 Section Stroboskop ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Ignitor-6 Section Stroboskop an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 Ignitor-6 Section Stroboskop Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 22: Technische Daten
Ignitor-6 Section Stroboskop Technische Daten Modell: Showtec Ignitor-6 Section Stroboskop Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 30 W DMX-Verbindung: 30 Stück Sicherung: F2AL/250V Abmessungen: 335 x 105 x 85 mm (ohne Halterungen) Gewicht: 1,9 kg Bedienung und Programmierung: Signalpol OUT:... -
Seite 23: Abmessungen
Ignitor-6 Section Stroboskop Abmessungen Bestellnummer: 40292... -
Seite 24: Notizen
Ignitor-6 Section Stroboskop Notizen Bestellnummer: 40292... - Seite 25 Ignitor-6 Section Stroboskop Bestellnummer: 40292...
- Seite 26 ©2018 Showtec...
