filtreau COMBI PF20 Bedienungsanleitung

Low maintenance filter system
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

COMBI PF20
LOW MAINTENANCE FILTER SYSTEM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für filtreau COMBI PF20

Inhaltszusammenfassung für filtreau COMBI PF20

  • Seite 1 COMBI PF20 LOW MAINTENANCE FILTER SYSTEM...

  • Seite 4: Terms Of Use

    (2x) (5x) TERMS OF USE 1. Max. build in height: Water level equal to 2x outlet. 2. Use both entries 3. Do not exceed the maximum water flow 4. Keep the water level on the same height, by continuous water-refresh...
  • Seite 5 FLOWCHART Pond pump High-pressure pump Ball valve Check valve ATTENTION: Install the high-pressure pump in an anhydros location. Do not install it directly on the filterfloor! Max. Waterlevel POND Pump Fed...

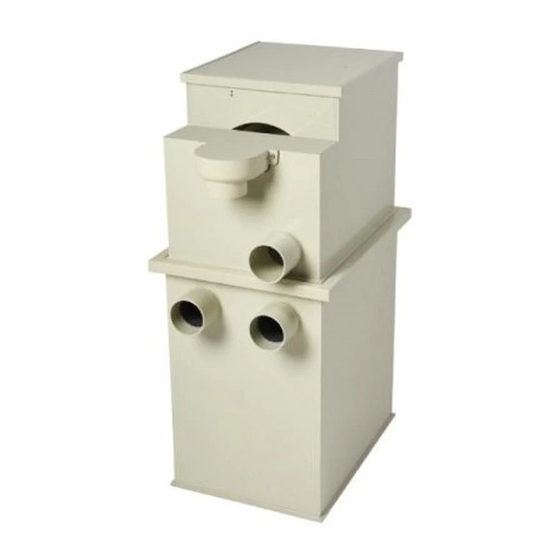

  • Seite 6 FILTREAU COMBI PF20 FUNCTION The Filtreau Combi PF20 is a low-maintenance filter system that provides healthy, clear water, without the user having to perform daily maintenance. The drum filter, combined with the 250L moving-bed bio-chamber, makes the filter suitable for (koi) ponds up to as much as 35,000L! The system is fitted as standard with one inlet (110mm) and two outlets (110mm).
  • Seite 7 INSTALLING FILTREAU COMBI PF20; SEE FIGURE 2 1. Determine the exact location of the filter and place it on a stable, level subfloor. 2. Place the filter behind the pump at a suitable location. Keep in mind when doing this that the maximum water level of the pond is never higher than the filter outlets.
  • Seite 8 SETTING TORQUE: 1. Remove motor cover. 2. Place torque spanner on M10 nut on the shaft. 3. Prevent drum from turning and torque to 65 Nm. REPLACING SCREEN PANEL; SEE FIGURE 2/3 Once you have established that the screen panel (M) is showing wear, it is important that you replace it with a new screen panel (M) as soon as possible.
  • Seite 9 TYPES FILTREAU COMBI PF20 Part No.: COM0001 Filtreau Combi PF20 (230V; 50/60Hz) REPLACEMENT PARTS Part No.: ZS00001 Screen panel standard 1140x398mm Part No.: ZH00001 Screen panel high-flow 1140x398mm Part No.: 3000040 Float set complete Part No.: 3000069 Stainless steel bracket for float Part No.: 3000098...

  • Seite 10: Funktionsweise

    FILTREAU COMBI PF20 FUNKTIONSWEISE Der Filtreau Combi PF20 ist ein wartungsarmes Filtersystem, das für gesundes, klares Wasser sorgt, ohne dass sich der Benutzer täglich um die Wartung kümmern muss. Der Trommelfilter in Kombination mit der 250-l-Bewegtbett-Biokammer ist für (Koi-)Teiche bis zu 35.000 Liter geeignet! Das System ist standardmäßig mit 1 Einlass (110 mm) und 2 Auslässen (110 mm) ausgeführt.

  • Seite 11: Bypass Aktivieren

    INSTALLIEREN DES FILTREAU COMBI PF20; SIEHE ABBILDUNG 2 1. Legen Sie den genauen Platz für den Filter fest und platzieren Sie ihn auf einem stabilen, ebenen Unterboden. 2. Den Filter hinter der Pumpe an der vorgesehenen Stelle platzieren. Dabei darauf achten, dass der maximale Wasserstand im Teich nie höher sein darf als die Auslässe des Filters.

  • Seite 12: Rutschkupplung Anziehdrehmoment 65 Nm

    # RUTSCHKUPPLUNG ANZIEHDREHMOMENT 65 NM Die Antriebswelle ist mit einer Rutschkupplung ausgestattet, die bei einer Blockierung der Trommel aktiviert wird. EINSTELLEN DES ANZIEHDREHMOMENTS: 1. Motordeckel entfernen. 2. Drehmomentschlüssel an der M10-Mutter ansetzen, die sich an der Welle befindet. 3. Trommel festhalten und Anziehdrehmoment auf 65 Nm einstellen. AUSTAUSCHEN DER SIEBPLATTE;...
  • Seite 13 TYPEN DES FILTREAU COMBIPF20 Artikelnummer: COM0001 Filtreau Combi PF20 (230V; 50/60Hz) ERSATZTEILE Artikelnummer: ZS00001 Siebplatte Standard 1140x398mm Artikelnummer: ZH00001 Siebplatte High-Flow 1140x398mm Artikelnummer: 3000040 Schwimmer-Satz vollständig Artikelnummer: 3000069 Edelstahl-Bügel für Schwimmer Artikelnummer: 3000098 Silikon-Dichtung Artikelnummer: 3000027 Edelstahl-Schlauchschelle Artikelnummer: CO00001 Universal-Durchführung 110mm...
  • Seite 14 FILTREAU COMBI PF20 FONCTIONNEMENT Le Filtreau Combi PF20 est un système de filtre qui requiert peu de maintenance et garantit une eau saine et limpide, sans que l’utilisateur ne doive procéder à un entretien quotidien. Le filtre à tambour combiné à la chambre bio 250 L à lit mouvant fait en sorte qu’il convient pour les étangs (à koï) jusqu’à...
  • Seite 15 INSTALLATION DU FILTREAU COMBI PF20; VOYEZ LA FIGURE 2 1. Déterminez l’emplacement exact du filtre et placez-le sur un substrat stable et plat. 2. Placez le filtre en aval de la pompe en un endroit approprié. Gardez à l’esprit que le niveau d’eau maximal ne doit jamais être supérieur aux sorties du filtre.
  • Seite 16 # COUPLE DE SERRAGE DE L’EMBRAYAGE À FRICTION 65N/M L’arbre d’entraînement est doté d’un embrayage à friction. En cas de blocage du tambour, celui-ci est activé. RÉGLAGE DU COUPLE DE SERRAGE: 1. Déposez le couvercle du moteur. 2. Placez la clé dynamométrique sur l’écrou M10 qui se trouve sur l’arbre. 3.
  • Seite 17 TYPES DE FILTREAU COMBI PF20 Référence: COM0001 Filtreau Combi PF20(230V, 50/60Hz) PIÈCES DE RECHANGE Référence: ZS00001 Tamis standard 1140 x 398 mm Référence: ZH00001 Tamis High-Flow 1140 x 398 mm Référence: 3000040 Kit de flotteur complet Référence: 3000069 Bride inox pour flotteur Référence: 3000098...
  • Seite 18 FILTREAU COMBI PF20 WERKING De Filtreau Combi PF20 is een onderhoudsarm filtersysteem dat met een gering onderhoud zorgt voor gezond en helder water zonder dat de gebruiker daar dagelijks onderhoud voor hoeft te verrichten. De trommelfilter gecombineerd met de 250L Bewegendbed-biokamer maakt het filter geschikt voor (koi)vijvers tot maarliefst 35.000L!
  • Seite 19 INSTALLATIE FILTREAU COMBI PF20; ZIE ILLUSTRATIE 2 1. Bepaal de exacte locatie van het filter en plaats deze op een stabiele, vlakke ondervloer. 2. Plaats het filter achter de pomp op een daarvoor bestemde plaats. Houd hierbij rekening mee dat het maximale waterniveau van de vijver nooit hoger is als de uitlaten van het filter.
  • Seite 20 AANDRAAIMOMENT INSTELLEN: 1. Motordeksel verwijderen. 2. Momentsleutel op M10 moer plaatsen die de op de as zit. 3. Trommel vasthouden en aandraaimoment op 65N/m instellen. VERVANGEN ZEEFPANEEL; ZIE ILLUSTRATIE 2/3 Wanneer u hebt geconstateerd dat het zeefpaneel (M) slijtage vertoont, is het belangrijk dat u het zo spoedig mogelijk vervangt door een nieuw zeefpaneel (M).
  • Seite 21 TYPES FILTREAU COMBI PF20 Artikelnummer: COM0001 Filtreau Combi PF20 (230V; 50/60Hz) VERVANGONDERDELEN Artikelnummer: ZS00001 Zeefpaneel standaard 1140x398mm Artikelnummer: ZH00001 Zeefpaneel High-Flow 1140x398mm Artikelnummer: 3000040 Vlotterset compleet Artikelnummer: 3000069 RVS beugel tbv Vlotter Artikelnummer: 3000098 Siliconen afdichting Artikelnummer: 3000027 RVS Slangklem...
  • Seite 22 FILTREAU COMBI PF20 FUNCIONAMIENTO El Filtreau Combi PF20 es un sistema de filtrado de fácil mantenimiento que proporciona un agua clara y saludable sin tener que hacer mantenimiento a diario. El filtro de tambor, en combinación con la biocámara para lechos móviles de 250L, es apto para estanques de hasta 35.000L.
  • Seite 23 INSTALACIÓN DEL FILTREAU COMBI PF20: VÉASE FIG. 2 1. Determinar la ubicación exacta del filtro y colocarlo en un suelo base estable y plano. 2. Colocar el filtro detrás de la bomba en su lugar adecuado. Téngase en cuenta que el nivel de agua máximo del estanque no puede sobrepasar las salidas del filtro.
  • Seite 24 AJUSTE DEL EJE ACCIONADOR: 1. Retirar la cubierta del motor. 2. Colocar la llave de ajuste en la tuerca M10 que se encuentra colocada en el eje. 3. Sujetar el tambor y ajustar el eje accionador a 65N/m. CAMBIAR EL FILTRO DE PANEL: VÉASE FIG. 2/3 Si se observan desgastes en el filtro de panel (M), es importante cambiar éste por un filtro de panel (M) nuevo lo antes posible.
  • Seite 25 TIPOS DE FILTREAU COMBI PF20 Pieza n.º: COM0001 Filtreau Combi PF20(230V; 50/60Hz) PIEZAS DE RECAMBIO Pieza n.º: ZS00001 Filtro de panel estándar de 1140x398mm Pieza n.º: ZH00001 Filtro de panel High-Flow de 1140x398mm Pieza n.º: 3000040 Juego completo de flotadores Pieza n.º: 3000069...

  • Seite 26: Warranty Conditions

    • À compter de la date d’achat, le fournisseur accorde une garantie de 24 mois contre les vices de matériaux et de fabrication pour le Filtreau Combi PF20. Le tamis, le verre de quartz et la lampe UV-C-sont exclus de cette garantie.

  • Seite 27: Garantievoorwaarden

    TÉRMINOS DE GARANTÍA • El proveedor proporciona 24 meses de garantía sobre el Filtreau Combi PF20 contra defectos de material y de fábrica. El filtro de panel, el tubo de cuarzo y la lámpara UV-C no están cubiertos por esta garantía.
  • Seite 28 Made in The Netherlands SRB1217...
