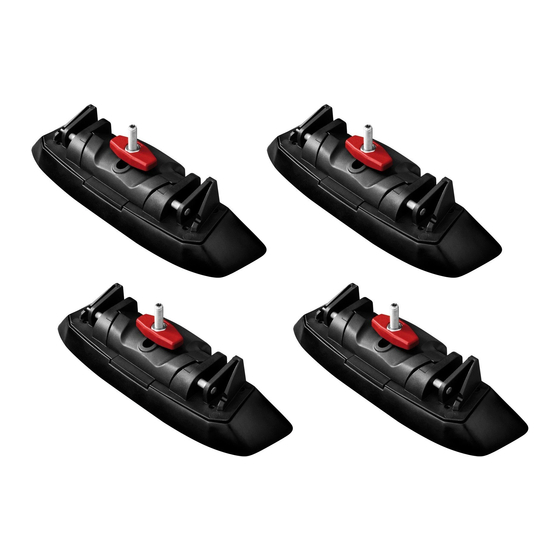

Whispbar K399W Fitting Kit Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 4C
x 1
x 2
x 4
x 1
1
Fitting Kit
x 4
x 1
K399W
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K399W Fitting Kit
Inhaltszusammenfassung für Whispbar K399W Fitting Kit
- Seite 1 K399W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 4C...
- Seite 12 Fitting Kit K399W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 13 Fitting Kit K399W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!) Im hinteren Teil dieser...
- Seite 14 Fitting Kit K399W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 15 Fitting Kit K399W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Entfernen Sie die ursprünglichen Schrauben mit dem 4mm Sechskantschlüssel, der mit den Querträgern mitgeliefert wurde, von den Fixierungspunkten. Suchen Sie vier Gewindestifte heraus und montieren Sie diese am Adapter. Verwenden Sie dabei einen 3 mm- Innensechskantschlüssel.
- Seite 16 Fitting Kit K399W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-220 B = 11-04-224 C = 11-04-225 Achten Sie darauf, dass die Fixpunktabdeckungen vertikal in den Vertiefungen der Pads sitzen.
- Seite 17 Fitting Kit K399W Platzieren Sie die Querstangen auf den Pads. Achten Sie darauf, dass die Pads in die Löcher unter dem Fuß passen und dass der Gewindestift durch das Loch in dem Fuß führt. Dies an allen vier Punkten wiederholen. Rote Flügelmutter festziehen.
- Seite 18 Fitting Kit K399W Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K399W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...
- Seite 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
