iWatStreet ST2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ST2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iWatStreet ST2

Inhaltszusammenfassung für iWatStreet ST2

  • Seite 2 ENGLISH User Manual ENGLISH...
  • Seite 3 Wel c ome t o St y l e mot i o n Congratulations! You can now enjoy your iWatStreet ST2, but before jumping onto Stylemotion, we recommend that you carefully read this manual. In it you will find all the necessary steps to safely enjoy the iWatStreet.

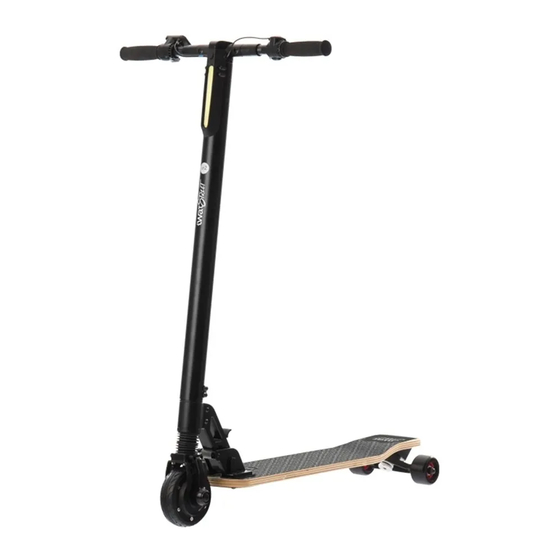

  • Seite 4 Electric Brake Foldable Handlebars Charger Port Throttle LED Light Pole Damping System Folding Button Front Wheel Wooden Deck Rear Wheels ENGLISH...
  • Seite 5 Techni c al Dat a Index Data Battery 7.8 Ah Net Weight 7.8 Kg Wheel Size 5" Spread Size 1030*890*150 mm Handlebar Width 500 mm Deck size 700*150*20 mm Range 25 Km approx. Max. Speed 25 Km/h Max. Weight 120 Kg Gradeability 30º...
  • Seite 6 Funct i o n 1) Display Speed display, Battery indicator, Error alarm, Total mileage and Current mileage. 2) Function Settings Power switch control and Speed control 3) Communication Protocol: UART Displays full content (One second after start-up) Di s pl a y cont e nt s 1) Battery power indicator 2) Multi-function display area ODO >...
  • Seite 7 Di s pl a y cont e nt s 4) Speed display area Unit: Km/h Your current speed is taken from the motors Holzer signal, which is then sent to the control panel via the controller. From there, the control panel will calculate your actual speed, according to the signal data.

  • Seite 8: Unfol D I N G St E Ps

    Unfol d i n g St e ps A1) Lift the pole whilst pressing the red button. B1) Slowly lift the pole. C1) Lift the pole until the metal cylinder “clicks” into the first groove. D1) Folded Handlebar. E1) Raise both handles. F1) Extended handlebar.
  • Seite 9 Fol d i n g St e ps A2) While stepping on the red folding button, pull the handlebars up. Make sure that the folding pin has popped up. B2) Slowly push the pole down until the metal pin clicks into the second groove. Once you hear the “click”, you can fold the device.
  • Seite 10 • For your first ride, choose a flat road while making sure that there are no obstacles or vehicles around you. • Double-check the folded section to make sure that the iWatStreet is completely open, and that the metal cylinder has correctly entered the groove.

  • Seite 11: Bat T E Ry And Charger

    • When first receiving the iWatStreet, charge it completely before using it. • If you ever stop using the iWatStreet, charge the battery every three months in order to prolong its working life. • Each iWatStreet includes a lithium battery and a special charger. Do not use chargers from other manufacturers.
  • Seite 12 ESPAÑOL Manual de Usuario ESPAÑOL...
  • Seite 13 Bi e nveni d o al St y l e mot i o n ¡Enhorabuena! Ya puedes disfrutar de tu iWatStreet ST2, pero antes de unirte al Stylemotion, te recomendamos que leas atentamente este manual. En él encontrarás todas las claves para disfrutar del iWatStreet de forma segura.
  • Seite 14 Freno eléctrico Manillar plegable Puerto de carga Acelerador Luz LED Eje central Amortiguador Botón de plegado Rueda frontal Base de madera Ruedas traseras ESPAÑOL...

  • Seite 15: Dat O S Técni C Os

    Dat o s Técni c os Índice Datos Batería 7.8 Ah Peso Neto 7.8 Kg Tamaño de rueda 5" Dimensiones 1030*890*150 mm Anchura del manillar 500 mm Tamaño de la Base 700*150*20 mm Autonomía 25 Km aproximadamente Velocidad Máx. 25 Km/h Carga Máx.
  • Seite 16 Funci o nami e nt o 1) Pantalla Velocímetro digital, Indicador de Batería, Alarma de Errores, Kilometraje total y Distancia recorrida. 2) Ajustes de funcionamiento Botón de encendido/apagado y Control de velocidad. 3) Protocolo de Comunicación: UART Muestra todo el contenido (en solo un segundo desde el encendido) Cont e ni d os de l a pant a l l a 1) Indicador de la Batería 2) Pantalla Multifunción...
  • Seite 17 Cont e ni d os de l a pant a l l a 5) Pantalla de velocidad Unidades: Km/h La velocidad actual se obtiene de la señal Holzer del motor, que se envía al panel de control mediante el mando. De ahí, el panel de control calcula la velocidad a la que vas, según los datos de la señal.
  • Seite 18 Pasos de mont a j e A1) Levanta el eje central mientras presionas el botón rojo. B1) Levanta el eje lentamente. C1) Levántalo hasta que el cilindro de metal entre en la primera ranura y oigas un “click”. D1) Manillar plantado. E1) Sujeta los manillares y levántalos.
  • Seite 19 Pasos de pl e gado A2) Pisa el botón de plegado y sujeta el manillar mientras estiras hacia arriba a la vez. Asegúrate de que el cilindro de metal se haya levantado. B2) Baja lentamente el eje central hasta que el cilin- dro de metal entre en la segunda ranura y oigas un “click”.
  • Seite 20 • Elige un camino llano la primera vez que lo conduzcas y asegúrate de que no haya obstáculos o vehículos a tu alrededor. • Comprueba la parte de plegado para asegurarte de que tu iWatStreet está completamente abierto y el cilindro metálico ha entrado en la ranura correcta.

  • Seite 21: Advert E Nci A De Seguri D Ad

    • Si vas a dejar de utilizar el patinete, cárgalo por lo menos una vez cada tres meses para prolongar su vida útil. • Cada iWatStreet viene equipado con una batería de litio y un cargador especiales. Por favor, no uses cargadores de otras marcas.
  • Seite 22 FRANÇAIS Guide d’Utilisation FRANÇAIS...
  • Seite 23 Bi e nvenue au St y l e Mot i o n Félicitation ! Vous pouvez désormais profiter de l’iWatStreet ST2, mais avant de vous joindre au StyleMotion, nous vous conseillons de lire attentivement cette notice. Sur ce- lle-ci, vous trouverez toutes les clés pour profiter de l’iWatStreet de manière sûre.
  • Seite 24 Frein électrique Guidon pliant Port de chargement Accélérateur Voyant LED Axe central Amortisseur Bouton de pliage Roue avant Plateau en bois Roues arrières FRANÇAIS...
  • Seite 25 Fi c he t e chni q ue Index Données Batterie 7.8 Ah Poids net 7.8 Kg Dimensions des roues 5" Dimensions 1030*890*150 mm Largeur du guidon 500 mm Format du plateau 700*150*20 mm Autonomie 25 Km environ Vitesse Maximum 25 Km/h Charge Maximum 120 Kg...

  • Seite 26: Cont E Nu De L ' Écran

    Fonct i o nnement 1) Écran Vitesse digitale, indicateur de Batterie, Alarme d’erreur, Kilométrage total et Distance parcourut. 2) Paramètres de fonctionnement Bouton ON/OFF et Control de vitesse 3) Protocol de Communication : UART Cela montre tout le contenu (en seulement une seconde dès son allumage) Cont e nu de l ’...
  • Seite 27 Cont e nu de l ’ écran 5) Écran de vitesse Unités : Km/ h La vitesse actuelle s’obtient du signal Holzer du moteur, qui s0envoi au panneau de control grâce à la télécommande. De là, le panneau de control calcule la vitesse à...
  • Seite 28 Posi t i o ns A1) Levez l’axe central pendant que vous appuyez le bouton rouge. B1) Levez l’axe lentement. C1) Levez-le jusqu’à ce que le cylindre en métal rentre dans la première rainure et vous écoutiez un “click” D1) Guidon droit E1) Tenez les poignées et levez-les.
  • Seite 29 Ét a pes de pl i a ge A2) Appuyez le bouton de pliage et maintenez le guidon pendant que vous étirez vers le haut à la fois. Assurez-vous que le cylindre en métal ce soit levé. B2) Baissez lentement l’axe central jusqu’à ce que le cylindre en métal rentre dans la deuxième rainure et vous écoutiez un “click”...
  • Seite 30 • Choisissez un chemin plat la première fois que vous la conduisez et assurez-vous qu’il n’y est pas d’obstacles ou de véhicules autour de vous. • Vérifiez la partie de pliage pour vous assurer que votre iWatStreet est complètement ouvert et le cylindre métallique est rentré dans la rainure correcte.

  • Seite 31: Bat T E Ri E Et Chargeur

    • Si vous n’allez plus utiliser la trottinette, chargez-la au moins une fois tous les trois mois pour prolonger sa durée de vie. • Chaque iWatStreet vient avec une batterie de lithium et un chargeur spécial. Veuillez n’utiliser aucun chargeur d’autres marques.
  • Seite 32 ITALIANO Manuale d’Uso ITALIANO...
  • Seite 33 Utilizzando il monopattino, accetti i pericoli che esso può causare. Gli utenti devono usare il proprio buon senso per riconoscere ed evitare eventuali rischi e pericoli. Speriamo tu possa divertirti alla grande con il tuo nuovo iWatStreet! C E R T I F I C A T I...
  • Seite 34 Freno Elettrico Manubrio Pieghevole Ingresso Ricarica Acceleratore Luce LED Asse Centrale Ammortizzatore Pulsante Chiusura Ruota Frontale Base in Legno Ruote Posteriori ITALIANO...
  • Seite 35 Dat i Tecni c i Indice Dati Batteria 7.8 Ah Peso Netto 7.8 Kg Dimensioni Ruota 5" Dimensioni 1030*890*150 mm Larghezza Manubrio 500 mm Dimensione della Base 700*150*20 mm Autonomia 25 Km Approssimativamente Velocità Massima 25 Km/h Peso Supportato 120 Kg max. Pendenza 30º...
  • Seite 36 Funzi o nament o 1) Schermo Velocimetro Digitale, Indicatore di Batteria, Allarme di Errore, Chilometraggio totale, Distanza percorsa. 2) Impostazioni di Funzionamento Pulsante di Accensione/Spegnimento, Accensione luce anteriore, Controller velocità. 3) Protocollo di Comunicazione: UART Mostra l’intero contenuto (dopo il primo secondo dall’accensione). Cont e nut i Schermo 1) Indicatore Livello Batteria 2) Schermo Multifunzione...
  • Seite 37 Cont e nut i Di s pl a y 5) Speed display area Unità: Km/h La velocità effettiva si ottiene dal segnale Holzer del motore, che viene inviato al pannello di controllo mediante il controller digitale. Da esso il pannello di controllo calcola la velocità...
  • Seite 38 Passi per i l Mont a ggi o A1) Solleva l’asse centrale mentre premi il pulsante rosso B1) Solleva l’asse lentamente. C1) Sollevalo fino a che il cilindro di metallo entri ne- lla prima scanalatura e si senta un «clic». D1) Manubrio piegato.
  • Seite 39 B2) Abbassa lentamente l’asse centrale fino a che il cilindro di metallo entri nella seconda scanalatura e si senta un «clic». C2) Il tuo iWatStreet è in Modalità Parcheggio. D) Estrai i manici dalle due chiusure a baionetta e ab- bassali.
  • Seite 40 • Scegli percorsi piani la prima volta in cui lo guidi ed assicurati che non ci siano ostacoli o veicoli nelle tue vicinanze. • Verifica il procedimento per piegarlo in modo da assicurarti che il tuo iWatStreet sia completamente aperto ed il cilindro metallico sia posizionato nella scanalatura corretta.

  • Seite 41: Avvertenze Di Sicurezza

    • Se pensi di non utilizzare il monopattino per un lungo periodo, ricordati di metterlo in carica almeno una volta ogni 3 mesi per prolungare la vita utile della batteria. • Ogni iWatStreet è dotato di una batteria al litio ed un caricabatterie specifico. È vietato utilizzare altri caricatori di marca diversa da quella fornita.
  • Seite 42 DEUTSCH Bedienungsanleitung DEUTSCH...
  • Seite 43 Wi l l k ommen bei St y l e mot i o n Herzlichen Glückwunsch! Sie können nun Ihr iWatStreet ST2 genießen, aber bevor Sie auf Stylemotion umsteigen, empfehlen wir Ihnen, diese Anleitung sorgfältig durchzulesen. Darin finden Sie alle notwendigen Schritte, um die iWatStreet sicher zu nutzen.
  • Seite 44 Elektrische Bremse Klappbarer Lenker Ladeanschluss Beschleuniger LED Licht Stange Federung/Dämpfung Knopf zum Zusammenklappen Vorderrad Holzdeck Hintere Reifen DEUTSCH...
  • Seite 45 Techni s che Dat e n Index Datten Akku 7.8 Ah Nettogewicht 7.8 Kg Reifengröße 5" Masse 1030*890*150 mm Breite des Lenkers 500 mm Größe des Deck’s 700*150*20 mm Akkulaufzeit 25 Km approx. Maximale Geschwindigkeit 25 Km/h Maximales Gewicht 120 Kg Anstieg 30º...
  • Seite 46 Funkt i o nen 1) Bildschirm Digitaler Tachometer, Batterieanzeige, Fehleralarm, Gesamtfahrleistung und zurückgelegte Strecke. 2) Betriebseinstellungen Ein- / Ausschalter und Geschwindigkeitssteuerung 3) Kommunikationsprotokoll: UART Zeigt alle Inhalte an (in nur einer Sekunde nach dem Einschalten) Bi l d schi r m 1) Ladeanzeige 2) Multifunktions-Display ODO >...
  • Seite 47 Di s pl a y cont e nt s 4) Geschwindigkeits- Display Einheit: Km/h Ihre aktuelle Drehzahl wird dem Holzer-Signal des Motors entnommen und über die Steuerung an das Bedienfeld weitergeleitet. Von dort aus berechnet das Bedienfeld Ihre aktuelle Geschwindigkeit, entsprechend den Signaldaten. A) Um den Roller einzuschalten halten Sie bitte den Schalter gedrückt.

  • Seite 48: Auf- Und Zukl A Ppen

    Auf- und Zukl a ppen A1) Halten Sie den Roten Knopf gedrückt während Sie die Stange hoch heben B1) Heben Sie die Stange langsam hoch C1) Heben Sie sie an, bis der Metallzylinder in den ersten Schlitz einrastet und Sie einen “Klick” hören. D1) Lenker mit eingeklappten Griffen E1) Heben Sie die Griffe an F1) Extended handlebar.
  • Seite 49 Auf- und Zukl a ppen A2) Drücken Sie den Klappknopf und halten Sie den Lenker fest und gleichzeitig nach oben ziehen. Ste- llen Sie sicher, dass der Metallzylinder auch ange- hoben ist. B2) Senken Sie die Stange langsam ab, bis der Zylin- der in den zweiten Schlitz einrastet und Sie ein “Klick”...

  • Seite 50: Vorberei T U Ng Vor Der Fahrt

    • Wählen Sie eine flache Straße, wenn Sie sie das erste Mal fahren und stellen Sie sicher, dass sich keine Hindernisse oder Fahrzeuge um Sie herum befinden. • Überprüfen Sie den Roller, um sicherzustellen, dass Ihr iWatStreet vollständig geöffnet ist und der Metallzylinder in den richtigen Schlitz eingerastet ist.

  • Seite 51: Akku Und Ladegerät

    • Wenn Sie den Roller nicht mehr benutzen, laden Sie ihn mindestens alle drei Monate auf, um seine Nutzungsdauer zu verlängern. • Jedes iWatStreet ist mit einer speziellen Lithiumbatterie und einem Ladegerät ausgestattet. Bitte verwenden Sie keine anderen Ladegeräte anderer Hersteller.
  • Seite 52 www.iWatStreet.com...
