Whispbar S44W Montageanleitung
  1. Anleitungen
  2. Marken
  3. Whispbar Anleitungen
  4. Fahrradträger
  5. S44W
  6. Montageanleitung

Whispbar S44W Montageanleitung

Basisträgersystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9

Quicklinks

Diese Anleitung herunterladen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 2C
x 1
WHISPBAR RAIL BAR
x 2
1
x 1
S44W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Whispbar S44W

Inhaltszusammenfassung für Whispbar S44W

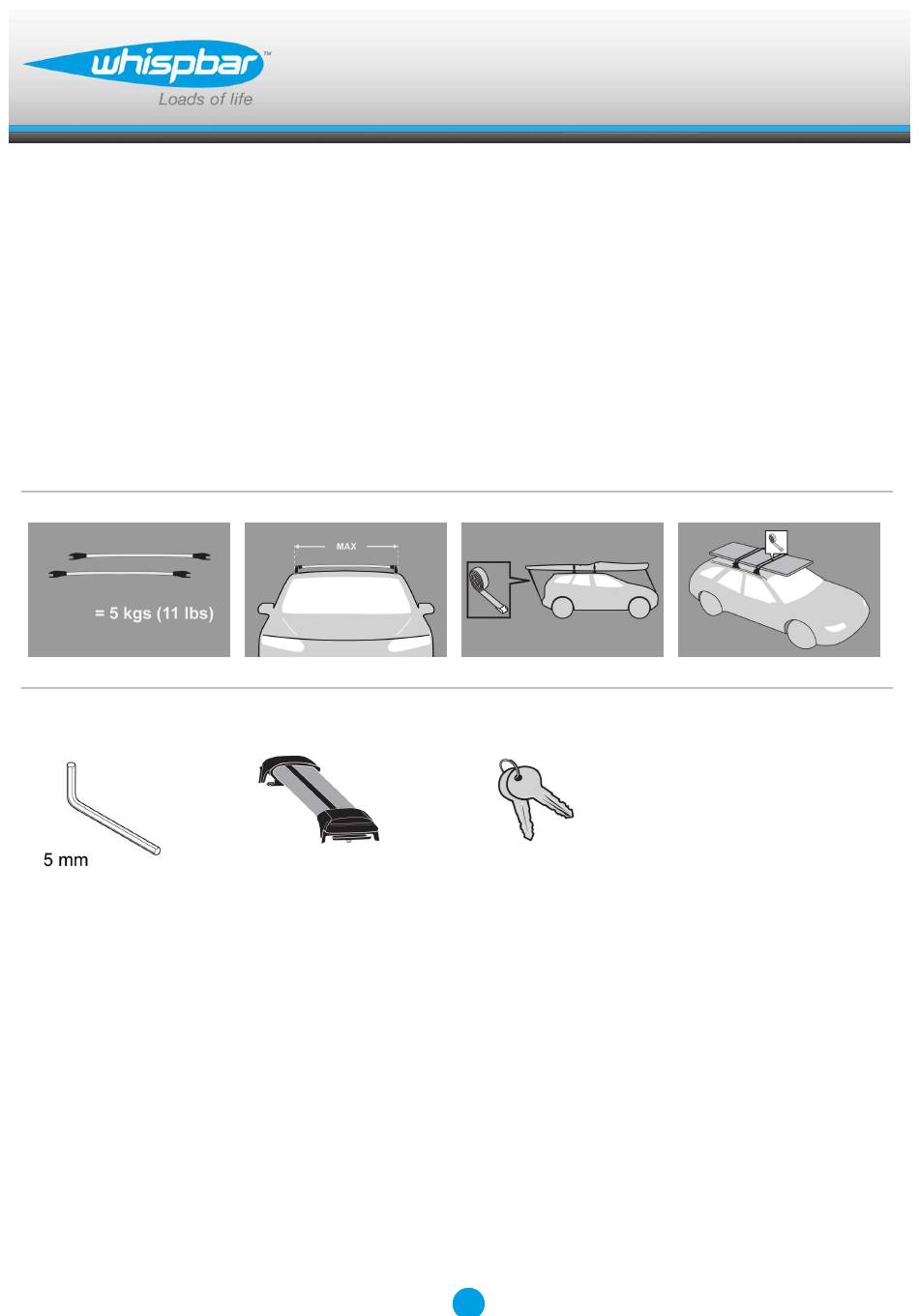

  • Seite 1 S44W WHISPBAR RAIL BAR Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
