Robitronic TL-3C Bedienungsanleitung
Digitales proportionales radiokontrollsystem
Verwandte Anleitungen für Robitronic TL-3C
Inhaltszusammenfassung für Robitronic TL-3C

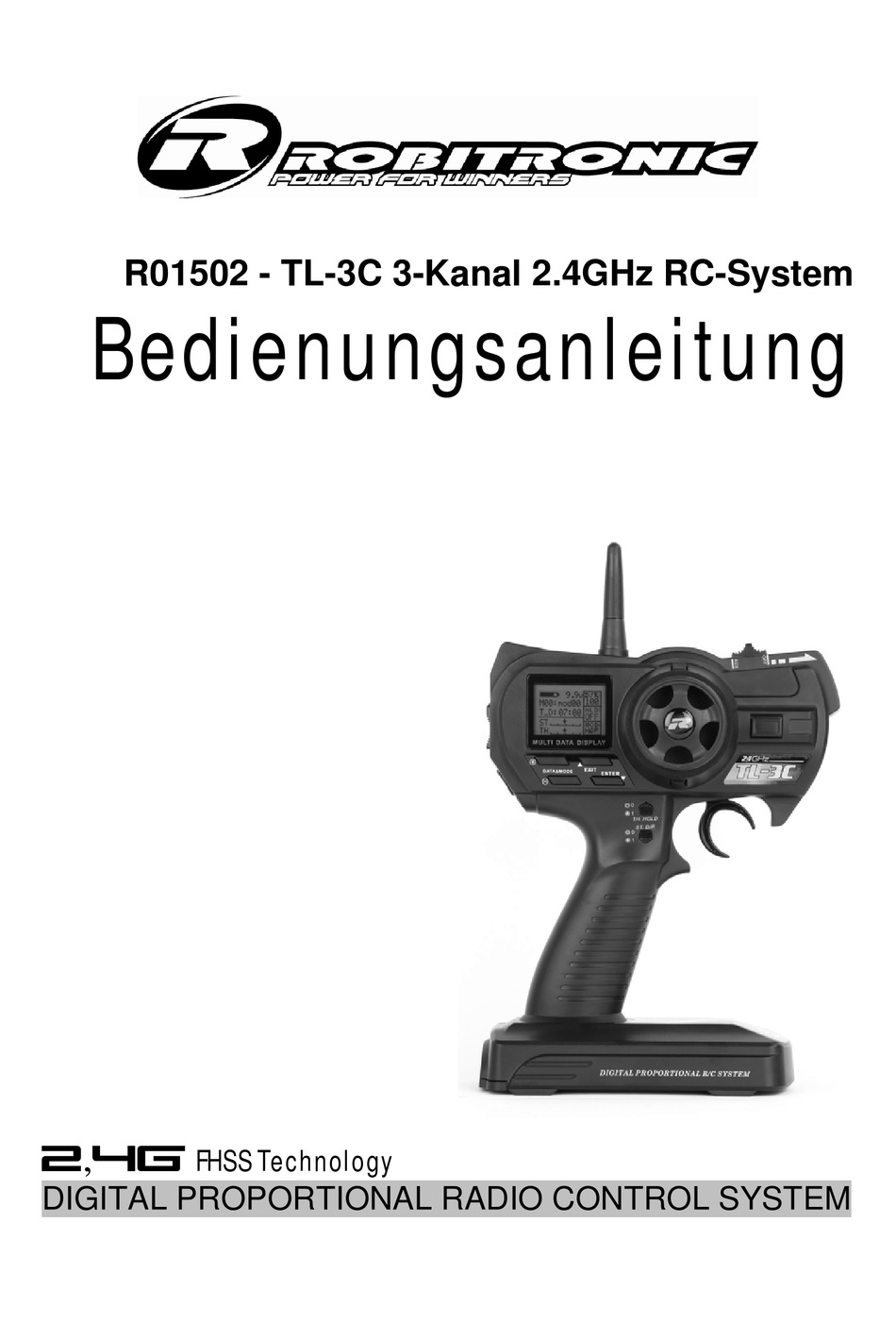

- Seite 1 R01502 - TL-3C 3-Kanal 2.4GHz RC-System Bedienungsanleitung 2,4G FHSS Technology DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM...
-
Seite 2: Garantiebestimmungen
Sollte es notwendig sein das Produkt einzusenden, legen Sie bitte unbedingt eine Kopie der Rechnung und einen Reparaturauftrag bei. Diesen können Sie unter www.robitronic.com herunterladen. Bei direkter Zusendung an die Serviceabteilung muss vorher Rücksprache (telefonisch oder per E-Mail) gehalten werden. Die Portokosten trägt der Versender. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................4 1.1 Übersicht Bedienelemente ..................5 Funktionstasten ....................5 1.2 „Binding“ des Empfängers ..................6 2.1 Funktionsübersicht ....................7 2.2 Menü-Übersicht ....................8 2.3 Hauptmenü-Übersicht ..................10 2.4 EPA ........................10 2.5 D/R ........................11 2.6 S_TRIM ......................11 2.7 REV ........................ -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie bitte die folgende Anleitung für den sicheren Betrieb Ihres RC-Modells sorgfältig durch und bewahren Sie sie auf. • Dieses Produkt ist ausschließlich für ferngesteuerte Modelle zu verwenden. • Bei der Verwendung dieses Produktes ist ggf. auf relevante gesetzliche Bestimmungen zu achten. -
Seite 5: Übersicht Bedienelemente
1.1 Übersicht Bedienelemente Antenne 3. Kanal Trim für Lenkung LC-Display Steuerrad Ein-/Ausschalter Trim für Gas Ladebuchse Funktionstasten Gashebel Throttle Hold Dual Rate Batteriefach Funktionstasten... -
Seite 6: Binding" Des Empfängers
1.2 „Binding“ des Empfängers Mit dem Binding-Prozess wird der Empfänger an den Sender gekoppelt. Schalten Sie zunächst den Sender ein und verbinden sie dann den Empfänger mit einem Akku. Drücken Sie die BIND Taste und halten Sie die Taste so lange gedrückt, bis die BIND-LED grün leuchtet. -
Seite 7: Funktionsübersicht
2.1 Funktionsübersicht • Servo Endpunkteinstellung für 3 Kanäle. • Dual Rate Funktion für die Lenkung. • Sub-Trim für Gas und Lenkung. • Modellspeicher für 16 Modelle und 5 Zeichen lange Namen. Mit der Model- Copy Funktion lassen sich rasch verschiedene Feineinstellungen vom selben Modell abspeichern. -
Seite 8: Menü-Übersicht
2.2 Menü-Übersicht... -
Seite 10: Hauptmenü-Übersicht
2.3 Hauptmenü-Übersicht Spannung Dual Rate Modellspeicher Lenkung Timer Throttle Hold Trim Lenkung Trim Gas Modulation 2.4 EPA Verwenden Sie die Servo Endpunkt-Einstellung, um die Lenkausschläge (links/rechts) Gas, Bremse und den 3. Kanal präzise auf den verfügbaren Stellweg abzustimmen. • EPA Einstellungsbereich: 0~120 %, •... -
Seite 11: D/R
2.5 D/R D/R (Dual Rate) wird verwendet, um den Arbeitsbereich des Servos symmetrisch zu verändern, wodurch das Einlenkverhalten angepasst werden kann. • D/R Einstellungsbereich: 0~120%, • Voreinstellung POS0: 100%, • Voreinstellung POS1: 70%. • Drücken Sie den ST.D/R Schalter, um zwischen POS0 und POS1 zu wählen. 1. -
Seite 12: Rev
2.7 REV Mit der Reverse-Funktion wird die Laufrichtung von Lenk- Gas- oder 3. Kanal Servo umgekehrt. 1. Drücken Sie Enter und wählen Sie im Hauptmenü mit den +/- Tasten den Menüpunkt „REV“ und bestätigen Sie mit Enter 3. Drücken Sie Exit um die Einstellungen zu speichern und zurück zum Statusdisplay zu gelangen. -
Seite 13: Einstellen Der Gas/Bremskurve Mittels Exp
Achtung: Stellen Sie bei guten Streckenbedingungen mit viel Grip positive Werte für TH_CURV ein. Auf schlechten Streckenbedingungen und bei wenig Grip wählen Sie negative Werte, um Durchdrehen der Räder zu vermeiden. Achtung: Für die Bremse steht nur die Ex-Kurve zur Verfügung! 1. -
Seite 14: Einstellen Der Gaskurve Mittels Cur
Einstellen der Gaskurve mittels CUR: • Wählen Sie CUR im Menüpunkt M (Modus) • Wählen Sie nun den Menüpunkt „R“ und gehen Sie wie folgt vor: 1. Erstellen einer Gaskurve: • Wählen Sie im Menü Punkt 1 (1. Kurvenpunkt) mit Enter und verändern Sie dessen Position mit den +/- Tasten. -
Seite 15: Abs
2.10 ABS ABS-Funktion: Scharfes Anbremsen von Kurven führt mit Allradantrieb zum Untersteuern. Dieses kann durch Aktivieren der ABS-Funktion vermindert werden. • Wird mit aktivierter ABS-Funktion gebremst, so gibt das Servo ähnlich einem richtigen Antiblockiersystem stetig Bremsimpulse, um die Reifen nicht zu blockieren. -
Seite 16: Model
2.11 MODEL Drücken Sie ENTER und wählen Sie mit den +/- Tasten im Hauptmenü den Menüpunkt „MDL“. Bestätigen Sie mit ENTER. 1.Drücken Sie ENTER und wählen Sie “mod00”.(SEL) 2. Benutzen Sie die +/- Tasten, um einen Modellspeicher („mod00~mod15") zu wählen. 3.Drücken Sie EXIT, um die Einstellung zu speichern und zurück zum Hauptmenü... -
Seite 17: Speed
2.12 SPEED Lenkservo Geschwindigkeit Mit dieser Funktion wird die Geschwindigkeit von Lenk- und Gasservo separat eingestellt. 1. Drücken Sie Enter und wählen Sie im Hauptmenü mit den +/- Tasten den Menüpunkt „SPD“ und bestätigen Sie mit Enter. 3. Drücken Sie Enter, um ST (Lenkung) oder TH (Gas/Bremse) zu wählen. 4. -
Seite 18: Gasservo Geschwindigkeit
• Zu schnelles Einlenken kann zu Untersteuern oder Eindrehen und Geschwindigkeitsverlust führen. Die SPD-Funktion ist in solchen Fällen hilfreich. • Die SPD-Funktion begrenzt die maximale Geschwindigkeit des Lenkservos. • Die Lenkgeschwindigkeit kann für Einlenken und Rückkehr in die Neutralposition separat eingestellt werden. •... -
Seite 19: Br_Mix
ATS Autostart Funktion Wird am Start mit Vollgas beschleunigt, so drehen je nach Bodenhaftung bloß die Reifen durch. Mit der Autostart-Funktion muss nur ein wenig Gas gegeben werden, und es wird eine zuvor eingestellte Gasposition (mit der effektives Beschleunigen gerade noch möglich ist) vorgegeben. •... -
Seite 20: Mix
3. Mit den +/- Tasten können Sie den Wert anpassen. Damit wird der Stellwert für den 3. Kanal in Abhängigkeit zum 2. Kanal festgelegt. Einstellungsbereich: 0~120%, Standard: 0% 4. Drücken Sie ENTER, um EN auszuwählen. Mit den +/- Tasten legen Sie fest, ob der Bremsmischer aktiv (ON) oder aus (OFF) ist. -
Seite 21: Th_Hold
2.16 TH_HOLD Mit dieser Funktion kann das Gasservo per Knopfdruck auf eine voreingestellte Position gebracht werden. TH HOLD kann somit verwendet werden, um das Starten von Verbrennungsmotoren zu vereinfachen. Die Funktion wird durch erneutes Drücken von TH_HOLD abgeschaltet, der Gashebel reagiert während TH_HOLD nicht. 1. -
Seite 22: Neutral
4. Drücken Sie 2x EXIT, um die Einstellungen zu speichern und zum Hauptmenü zurück zu gelangen. Drücken Sie nochmals EXIT, um das Statusdisplay einzublenden. 2.18 NEUTRAL Mit dieser Einstellung wird die Neutralstellung für Lenk- und Gasservo festgelegt. 1. Drücken Sie Enter und wählen Sie im Hauptmenü mit den +/- Tasten den Menüpunkt „NEUTRAL”... -
Seite 23: Reset
2.20 RESET Mit RESET werden die Werkseinstellungen wieder hergestellt. 1. Drücken Sie Enter und wählen Sie im Hauptmenü mit den +/- Tasten den Menüpunkt „RESET“ und bestätigen Sie mit Enter. 2 . Drücken Sie erneut Enter, um den Reset durchzuführen und kehren Sie mit Exit wieder zum Hauptmenü... -
Seite 24: Up Timer Funktion
3. Mit den +/- Tasten haben sie die Wahl zwischen INH. (inaktiv) UP_T (Up Timer) und DN_T (Down Timer). 4. Drücken Sie 2x EXIT, um die Einstellungen zu speichern und zum Hauptmenü zurück zu gelangen. Drücken Sie nochmals EXIT, um das Statusdisplay einzublenden. -
Seite 25: Verwendung Von Batterien Oder Akkus
das Gestänge so eingestellt werden, dass der Vergaser in der Neutralposition geschlossen ist. Trimmung und Endpunkt-Einstellung:. Die Trimmung beeinflusst die Endpunkt-Einstellung, sodass Sie diese nach dem Trimmen nochmals überprüfen sollten. • Wenn die Trimmfunktion nicht ausreicht... Wenn Sie sehr viel trimmen müssen, sollten Sie das Servohorn in einer anderen Position befestigen oder die Servoanlenkung überprüfen. -
Seite 26: Verkabelung Des Empfängers
3.4 Technische Daten 2.4GHz Übertragung, Merkmale • Das RC-System verwendet zur Übertragung die FHSS-Technologie • Der Sender arbeitet im Bereich von 2,403 bis 2,477 Ghz (universell zugelassenes ISM-Band) Sender: Type: TL-3C mit LCD Übertragung: FHSS Kanäle: Frequenz: 2,4GHz Spannung: 9,6V, <150mA... -
Seite 27: Konformitätserklärung
4. Konformitätserklärung... - Seite 28 Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist verboten. Version 1.2 Robitronic Electronic GmbH Brunhildengasse 1/1, A-1150 Wien Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21...
